Details:

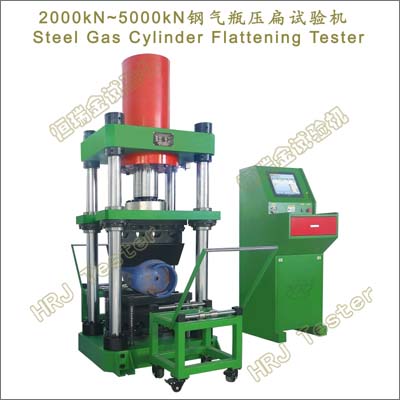

2000kN/3000kN/5000kN.Steel Gas Cylinder Flattening Testing Machine (CE CUL/CSA)
2000kN/3000kN/5000kN.Fire Extinguishers Flattening Testing Machine (CE CUL/CSA)
→YAW-P2000/P3000/P5000;2000kN/3000kN/5000kN微机控制钢气瓶压扁试验机(CE CUL/CSA);
→YAW-M2000/M3000/M5000;2000kN/3000kN/5000kN微机控制灭火器压扁试验机(CE CUL/CSA);
重要功能:
→箱式集装箱用无缝气瓶、气瓶集束装置用无缝气瓶、铝合金无缝气瓶、车用无缝气瓶等各种材质、规格无缝气瓶、天然气钢瓶、氧气瓶、钢管进行压扁变形能力测试及研究。
→消防瓶、灭火器等各类型压力容器进行压扁变形能力测试及研究。
→自动完成钢气瓶及灭火器压扁最大载荷测试、压扁速度控制、压头间距调整。
→满足公称外径D0 <= 425mm、D0 <= 900mm各类型材质气瓶钢瓶压扁试验。
→满足 <= 12kg、9L灭火器压扁试验。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST等国际标准进行试验和提供检测数据。
依据标准:
→GB13440- 无缝气瓶压扁试验方法;
→GB/T24160-车用压缩天然气钢质内胆环向缠绕气瓶;
→GB/T24161-呼吸器用复合气瓶定期检验与评定;
→GB/T24162-汽车用压缩天然气金属内胆纤维环缠绕气瓶定期检验与评定;
→GB/T24163-站用压缩天然气钢瓶定期检验与评定;
→GB/T19533-汽车用压缩天然气钢瓶定期检验与评定;
→GB/T11638-2011溶解乙炔气瓶;
→GB/T5099-钢质无缝气瓶;
→GB/T5100-2011钢质焊接气瓶;
→GB/T5842-液化石油气钢瓶;
→GB/T17258-2011汽车用压缩天然气钢瓶;
→GB/T17259-机动车用液化石油气钢瓶;
→GB/T17268-工业用非重复充装焊接钢瓶;
→GB/T11640-2011铝合金无缝气瓶;
→GB/T12337-2014钢制球形储罐;
→GB/T19158-站用压缩天然气钢瓶;
→GB/T24159-焊接绝热气瓶;;
→GB/T28051-2011焊接绝热气瓶充装规定;
→GB/T28052-2011非重复充装焊接钢瓶充装规定;
→GB4351.1-手提式灭火器;
→GB/T150.4-2011压力容器 第4部分:制造、检验和验收;
→571.304 压缩天然气燃料容器规范(美国联邦规程)Compressed natural gas fuel container integrity;
→ISO/CD11439 车用高压天然气瓶High pressure cylinders for the on-board storage of natural gas as a fuel for vehicles;
→ISO7165 消防 手提式灭火器 性能和结构要求(英文版);
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→大空间、大跨度、高刚性、高稳定性的四柱载荷机架,刚度大、强度高,变形小。
→宽阔的钢气瓶压扁试验区域,方便钢气瓶装卸,稳定性好。
→钢气瓶垂向压板,滑动导向,无偏载、无阻隔、运行滑畅、保证压扁测试准确。
→钢气瓶压扁压头,精密制作,平行接触无缝隙、对中精准、压扁过程无偏摆。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→独立式静音型油源泵站系统,可移动式,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
2000kN/3000kN/5000kN微机控制钢气瓶压扁试验机/灭火器压扁试验机(CE CUL/CSA)
Steel Gas Cylinder Flattening/Fire Extinguishers Flattening Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
2000kN |
3000kN |
5000kN |
|
2 |
试验力示值相对误差 |
<= ±1% |
|
3 |
试验力测量范围 |
2%～100%F.S |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
9 |
变形分辨力 |
0.01mm |
|
10 |
加荷速率 |
0.02%～2%FS/s;计算机自动控制显示 |
|
11 |
活塞行程 |
0～600mm |
0～900mm |
0～1000mm |
|
12 |
压头间距 |
0～500mm |
0～1000mm |
0～1600mm |
|
13 |
压头规格（LH） |
620x210mmm |
1350x460mm |
2300x800mm |
|
14 |
压头角度 |
顶角60゜,顶角半径R12.5mm、R13mm; |
|
15 |
试验间距（LW） |
980x590mm |
1100x610mm |
2200x1000mm |
|
16 |
钢气瓶公称外径
钢气瓶壁厚 |
D0 <= 425mm
Sao <= 17mm |
D0 <= 900mm
Sao <= 27mm |
D0 <= 1500mm
Sao <= 50mm |
|
17 |
机架结构 |
四柱结构、油缸上置、滑动导向、高刚性 |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
19 |
机器功率 |
≈3.0kW |
≈4.5kW |
≈11.5kW |
|
20 |
载荷机架尺寸（LWH） |
1100x800x3400mm |
1600x1000x3900mm |
2800x1500x4600mm |
|
21 |
控制柜尺寸（LWH） |
≈1200x800x1100mm |
|
22 |
机器重量 |
≈5100kg |
≈10500kg |
≈18200kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
四柱、油缸上置、滑动导向、高刚性 |
1台 |
|
伺服控制系统 |
国际主流,独立式、可移动、一体化高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
位移传感器 |
|
1只 |
|
钢气瓶压扁压头 |
顶角60゜ |
1套 |
|
送料车 |
钢气瓶快速移动 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
压扁试验软件 |
中文版/可定制英文版 |
1套 |
功能扩展:金属、非金属材料、建筑材料等试件抗压强度、抗弯强度性能测试及研究。 |
