| CTM3000kN伺服控制混凝土压力试验机Servo Control Concrete Compressive Tester |
|
Details:

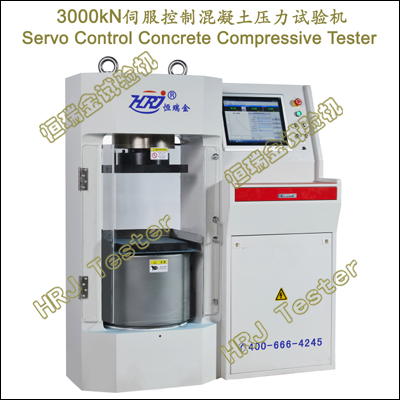

3000kN伺服控制混凝土压力试验机
Servo Control Concrete Compressive Tester
产品功能:
→CTM-3000kN伺服控制混凝土压力试验机,对普通混凝土试件和高强混凝土试件,进行快速抗压强度测试及研究。
→快速完成混凝土试件最大承载力、抗压强度检验测试。适用于边长100mm、150mm、200mm立方体混凝土试件,￠150x300mm、￠100x200mm、￠200x300mm圆柱体混凝土试件,边长150x150x300mm、100x100x300mm棱柱体混凝土试件等。
重要特点:
→载荷机架与加载系统、测控系统一体化集成,坚固、小巧。
→高刚性高稳定性、无振动冲击流线型载荷机架,机架刚度大于1.2倍承载载荷。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效健康、舒适安全。
→触摸式操控、计算机键盘操控、【开始】、【停止】一键操控,快速接触试块、快速回位、快捷高效。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→加载系统采用精密伺服电机,变频控制、无噪音、静音型。
→加荷速率精准控制。高速运行、快速试验、高频响应、快速返回。
触屏操控系统Touch Screen System(TSS):
→嵌入式低功耗CPU;大屏、高亮度、TFT真彩,高分辨(1024x1024）。
→内置Windows CE操作系统及HRJ-Test测控软件。
→智能控制,无冲击、平稳平滑切换,快速加载、快速卸载、快速回位。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→试验结束自动返回,智能、高效、快捷。操作提示和向导功能。
→电路板光电隔离设计,抗干扰能力强。
→网络数据库管理,可与多家网络公司直联。
→多重保护功能:液压缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破碎时安全保护;试验结束自动保护;紧急停机保护。
重要参数:
|
CTM-3000kN伺服控制混凝土压力试验机（触摸屏操控）
Servo Control Concrete Compressive Tester（Touch Screen Control） |
|
1 |
最大试验力 |
3000kN |
|
2 |
试验力示值误差 |
<= ±0.5% |
|
3 |
试验力测量范围 |
4%～100%F.S |
|
4 |
试验力分辨力 |
1/300000 |
|
5 |
等速应力控制范围 |
2～60N/mm2 - S-1 |
|
6 |
加荷速率 |
600N/s～60kN/s; |
|
7 |
活塞行程 |
200mm |
|
8 |
上下压盘最大间距 |
320mm |
|
9 |
球面自平上压盘（LW） |
320x330mm |
|
10 |
方形下压盘（LW） |
320x330mm |
|
11 |
左右间距（LW） |
490mm |
|
12 |
机架结构 |
一体化集成,高刚性高稳定性、无振动冲击流线型 |
|
13 |
电源电压及功率 |
～220V±10% 50Hz（须可靠接地）,2.3kW |
|
15 |
机器尺寸及重量 |
LWH≈1300x500x1450mm,WT≈2200kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
一体化集成,高刚性高稳定性、无振动冲击流线型,安全防护网 |
1台 |
|
加载系统 |
伺服电机变频控制,无噪音,静音环保型 |
1套 |
|
操控系统 |
HRJ-Test全数字闭环、多通道、触摸式操控、键盘操控 |
1套 |
|
测力传感器 |
轮辐式3000kN,0.03% |
1支 |
|
压缩压盘 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
引用标准、文献文件:
