Details:

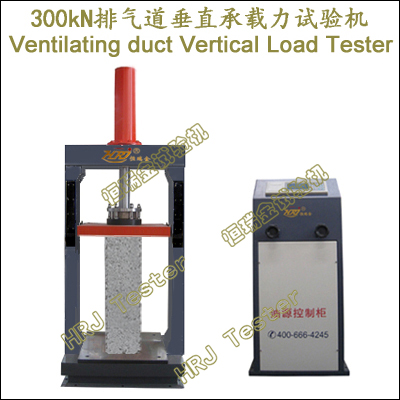

300kN排气道垂直承载力试验机Ventilating duct Vertical Load Tester
重要功能:
→住宅厨房和卫生间排烟气道制品垂直承载力测试及研究。
→住宅厨房、卫生间通风换气集中式排气管道力学性能试验。
→钢丝网水泥预制的排烟道制品垂直承载力测试及研究。
→玻璃纤维增强水泥排气管道垂直承载力测试及研究。
→高强玻镁防火板拼装制作及其它材料制作的立管管道制品垂直承载力测试及研究。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA等标准进行试验检测。
重要特点:
→人体工程学设计、机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性承载力机架,液压缸上置,大空间、大跨度、高稳定性、无振动冲击流线型。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→双控双向液压油缸,快速试验,快速返回。
→手动操控、定荷操作。
→手动控制、液压加载,液晶显示器,实时显示力值、曲线图形、位移、加荷速率。
→HRJ-Test微电脑测控系统,实时控制、显示。读数直观,曲线大小自动调整;坐标满度自动调节。
→数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印;
→采用汉字显示多层菜单结构,功能强大,操作方便,具有提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→电路板采用光电隔离设计,抗干扰能力强。
→网络数据库通讯和管理,可与多家联网公司直联。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|

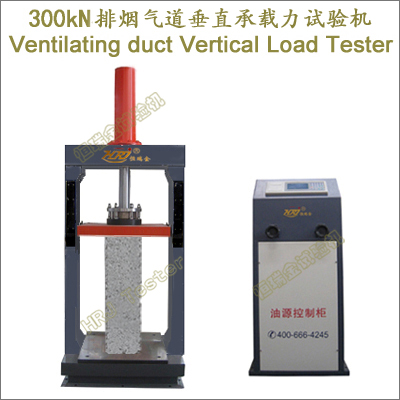

VDC-D300;300kN排烟气道垂直承载力试验机Ventilating duct Compression Tester(Digital) |
|
1 |
最大垂直承载试验力 |
300kN |
|
2 |
试验力测量范围 |
2%～100%F.S |
|
3 |
试验力准确度 |
<= ±0.5% |
|
4 |
试验力分辨力 |
1/200000 |
|
5 |
承载力加荷速度 |
0～40kN/s任意设定,微电脑自动控制显示 |
|
6 |
活塞行程 |
＞500mm |
|
7 |
活塞位移速度 |
≥60mm/min |
|
8 |
垂直承载力压板 |
≈800x620mm/球面自平/圆形刻度示意线 |
|
9 |
上下压板有效间距 |
0～1200mm;可定制0～3100mm |
|
10 |
承载力试验跨度（LW） |
＞700x700mm |
|
11 |
载荷机架尺寸（LWH） |
≈1500x1100x2450mm |
|
12 |
油源泵站系统（LWH） |
≈660x580x1210mm |
|
13 |
电源电压及功率 |
～380V±10% 50Hz（须可靠接地）;≈1.5kW |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
门式框架结构,液压缸上置、大空间、大跨度、高刚性、高稳定性 |
1台 |
|
油源泵站系统 |
手动操控、快速试验、定荷操作 |
1套 |
|
排气道测控系统 |
HRJ-Test微电脑,多通道、多功能、易操控/可定制英文版 |
1套 |
|
测力传感器 |
300kN |
1支 |
|
垂直承载力压板 |
|
1套 |
|
垂直承载力木质垫板 |
厚度3～5mm |
1组 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
引用标准、文献文件:
JG/T194-2018住宅厨房和卫生间排烟（气）道制品;JGJ/T455-2018住宅排气管道系统工程技术标准;CECS 390-2014住宅排气道系统应用技术规程;HRJ Tester;JC/T 854玻璃纤维增强水泥排气管道;GB/T 15231玻璃纤维增强水泥性能试验方法;J 2625-2019;91.100.40纤维增强水泥制品;GB 50096-2011住宅设计规范;GB 50368住宅建筑规范;16J916-1住宅排气道;DB33/T1119-2016;DB63/T1057-2012;DBJ04/T336-2017;DBJ61/T133-2017;T/CECS 10111-2020 L型构件装配式排气道;jnshiyanji;GB/T30812-2014燃煤电厂用玻璃纤维增强塑料烟道;T/CECS 760-2020 L型构件装配式排气道系统应用技术规程;粤17J/T910;
