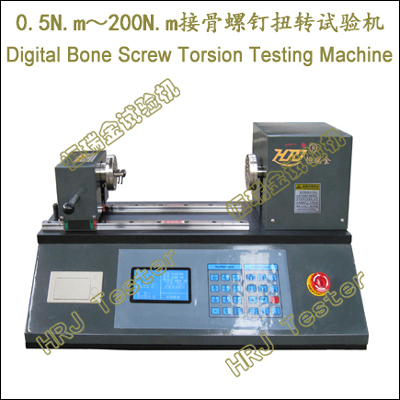

NDS-J系列;0.5N.m～200N.m液晶全自动接骨螺钉扭转试验机（桌上型）
0.5N.m～200N.m Digital Bone screw Torsion Testing Machine(Table top)(LCD)(CE CUL/CSA)
重要功能:
→骨科植入物用金属接骨螺钉、可吸收骨螺钉进行扭矩、断裂扭转角等扭转力学性能测试及研究。
→不同螺纹型式骨科植入物(深螺纹 浅螺纹、全螺纹、半螺纹、对称螺纹、不对称螺纹)、不同螺纹代号和标称直径(HA/HB/HC/HD1.5-8.0mm) 骨科植入物扭转力学性能测试及研究。
→不同用途骨科植入物(皮质骨螺钉、松质骨螺钉、空心螺钉)、不同旋动形式骨科植入物(一字槽、十字槽、内六角、四方槽、内三角、梅花形)、不同头部型式骨科植入物(锥形头部、球形头部、半圆形头部、四方形头部) 扭转力学性能测试及研究。
→不同材质骨科植入物(金属材料/不锈钢接骨螺钉、可吸收骨螺钉、聚交酯共聚物、L-丙交酯树脂、乙交酯树脂、L-乳酸树脂、刚性聚氨酯泡沫塑料、水解降解聚合物树脂、共聚物) 扭转力学性能测试及研究。
→外科植入物(surgical implant)、无源外科植入物(non-active surgical implant)、骨结合用外科植入物(non-active surgical implant for osteosynthesis)扭转力学性能测试及研究。
→最大扭矩和最大断裂扭转角测试,旋入扭矩测试,骨螺钉断裂位置测试,骨螺钉扭转屈服强度测试。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS等国际标准进行试验和提供检测数据。
依据标准:
→YY 0018-骨接合植入物 金属接骨螺钉Implants for osteoporosis-Metal bone screws;
→YY/T0662-《外科植入物 不对称螺纹和球形下表面金属的金属接骨螺钉 机械性能要求和试验方法》Implants for surgery-Metal bone screws with asymmetrical thread and spherical under-surface-Mechanical requirements and test methods;
→YY/T0727.1-外科植入物 金属髓内钉系统 第1部分:髓内钉Implants for surgery-Metal intramedullary nailing systems-Part1:Intramedullary nails;
→YY/T0509-(ASTM F2502)生物可吸收内固定板和螺钉的标准要求和测试方法Standard specification and test methods for bioabsorbable plates and screws for internal fixation implants;
→YY 0605.12-2016外科植入物 金属材料 第12 部分:锻造钴-铬-钼合金;
→YY 0605.9-2015 外科植入物 金属材料 第9 部分:锻造高氮不锈钢;
→YY 0341-骨接合用无源外科金属植入物通用技术条件General technological requirements for non-active metallic surgical implementations for osteosynthesis;
→YY 0346-骨接合植入物 金属股骨颈固定钉;
→DIN ISO 5832外科植入物.金属材料:锻造不锈钢;非合金钛;锻造钛6铝4钒合金;钴铬钼铸合金;
锻造钴-铬-钨-镍合金;煅制钴镍铬钼合金;可锻和冷加工的钴铬镍钼铁合金;锻制钴镍铬钼钨铁合金;锻造高氮不锈钢;锻制6钛/7铝/铌合金;锻造钴-铬-钼合金;
→ISO 5835外科植入物.不对称螺纹的六角头球面颈金属骨螺钉.尺寸Implants for surgery; metal bone screws with hexagonal drive connection, spherical under-surface of head, asymmetrical thread; dimensions;
→ISO 6475《外科植入物.带有不对称螺纹和球形下表面的金属接骨螺钉.机械要求和试验方法Implants for surgery-Metal bone screws with asymmetrical thread and spherical under-surface-Mechanical requirements and test methods》;
→ISO 9268外科植入物.具有锥形下表面头部的金属接骨螺钉.尺寸Implants for surgery; metal bone screws with conical under-surface of head; dimensions;
→ISO 5833 IDT外科植入材料-丙烯酸类树脂骨水泥Implants for Surgery-Acrylic Resin Cements;
→ASTM F543金属医用骨螺钉通用要求和测试方法《Standard Specification and Test Methods for Metallic Medical Bone Screws》;
→ASTM F116 医疗用螺丝刀Standard Specification for Medical Screwdriver Bits;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性卧式载荷机架,流线型设计,机架尺寸可定制。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的螺钉扭转试验夹具,快速更换。
→宽泛的扭转测试速度,1r/min～10r/min内任意选择。
→滑动卡具,调整夹头间距,轻松、快捷、摩擦阻力小。
→HRJ-Test微电脑测控系统,点阵式、多按键操作、多功能、易操控,中文界面,直观易读。
→HRJ-Test微电脑实时控制、显示扭矩载荷,自动保存、查询,配备微型打印机,可打印输出实验结果。
→多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→操作提示和向导功能。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
0.5N.m～200N.m液晶全自动接骨螺钉扭转试验机（桌上型）
Digital Bone screw Torsion Testing Machine(Table top)(LCD)(CE CUL/CSA) |
|
1 |
最大扭矩 |
0.5N.m/1N.m/2N.m/5N.m/10N.m/20N.m/50N.m/100N.m/200N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
0.01N.m/0.1N.m |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01°/ 0.1° |
|
7 |
扭转角速度 |
1r/min～10r/min |
|
8 |
扭转角速度相对误差 |
设定值的±1%以内 |
|
9 |
两夹头同轴度 |
<= ￠0.2mm |
|
10 |
夹头间移动距离 |
0～300mm |
|
11 |
试验机主轴中心高度 |
130mm |
|
12 |
机器功率 |
0.4kW |
|
13 |
载荷机架尺寸(LWH) |
≈1000x360x470mm |
|
14 |
机器重量 |
≈90kg |
|
15 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式,高刚性、高稳定性、流线型 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑、多通道、多功能、易操控/可定制英文版 |
1套 |
|
扭矩传感器 |
|
1支 |
|
骨螺钉扭转夹具 |
特制专用 |
1套 |
|
计量检定附具 |
校准杠杆及砝码托盘 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展:
→0.5N.m～200N.m微机控制接骨螺钉扭矩试验机（桌上型）Computer Control Bone screw Torsion Testing Machine(Table top)(CE CUL/CSA);
→50kN/100kN/200kN/300kN骨科接骨板试验机Orthopaedics Testing Machine(CE CUL/CSA);
→50kN/100kN/200kN/300kN.Metallic Bone Plates Testing Machine(CE CUL/CSA);
