Details:

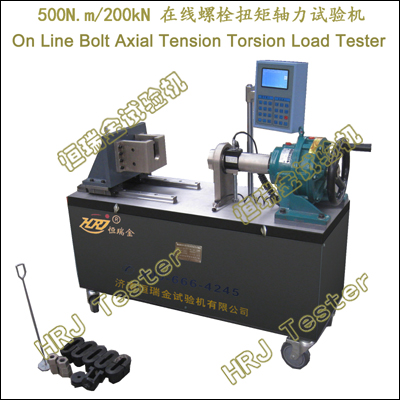

NPS-5020;500N.m/200kN在线螺栓扭矩轴力试验机
500N.m/200kN.On Line Bolt Axial Tension Torsion Load Testing Machine
重要功能:
→轨道车辆、汽车机械、建筑交通基座构件、压力容器、风力发电、工业机器设备等装配现场,螺栓螺母在线轴力扭矩检测,检验螺栓拧紧力与轴向力是否符合设计要求及装配要求。
→12.9级、10.9级、9.8级、8.8级高强度螺栓连接副set of high strength bolt(High strength bolt connection pair)、高强度螺栓连接副轴向力预拉力(axial force)、高强度螺栓连接副安装扭矩(torque)、扭矩系数等在线测试及研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性卧式载荷机架,机架尺寸可定制。
→高精度对称性扭矩传感器和轴力载荷传感器,线性宽、稳定性好、保证载荷测试精度。
→HRJ-Test微电脑测控系统,点阵式、多按键操作、多功能、易操控,中文界面,直观易读。
→HRJ-Test微电脑实时控制、显示扭矩T、载荷P、扭矩系数k,自动保存、查询,配备微型打印机,可打印输出实验结果。
→数字式锁定开关,自动控制,运行安全。
→宽泛的测试速度,0°～1080°/min内任意选择。
→高强度螺栓扭转拉力试验附具,合金轴承钢制作,多种规格螺栓试验夹具,快速更换。
→可拆装式滚轮装置,滚轮移动、锁止装置、刹车定位轻巧,便于实时停放测试。
→手轮调整试验速度,快速轻便、定位精准。
→精密传动机构,匀速加载,均匀、稳定、无冲击、控制精准。
→多重保护功能:过载、过流、过压保护,紧急停机安全护保护。
重要参数:
|
NPS-5020;500N.m/200kN在线螺栓扭矩轴力试验机
500N.m/200kN.On Line Bolt Axial Tension Torsion Load Testing Machine |
|
1 |
最大扭矩 |
±500N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 F.S |
|
4 |
扭矩示值相对误差 |
<= ±1%（正向扭矩、反向扭矩） |
|
5 |
最大轴向拉力 |
200kN |
|
6 |
轴向拉力测量范围 |
2%～100%F.S |
|
7 |
轴向拉力分辨力 |
1/200000 F.S |
|
8 |
扭转速度 |
0°～1080°/min |
|
9 |
扭转速度相对误差 |
设定值的±1%以内 |
|
10 |
夹头间移动距离 |
0～200mm/可定制 |
|
11 |
检验螺栓规格 |
M10mm、M12mm、M14mm、M16mm/可定制 |
|
12 |
检验螺栓长度 |
35mm～200mm/可定制 |
|
13 |
加载方式 |
手轮加载调整试验速度 |
|
14 |
机器功率 |
0.4kW |
|
15 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式,高刚性、高稳定性 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑、多通道、多功能、易操控/可定制英文版 |
1套 |
|
扭矩传感器 |
|
1支 |
|
轴力传感器 |
|
1支 |
|
螺栓试验夹具 |
|
1套 |
|
计量检定附具 |
校准杠杆及砝码托盘 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 | |
