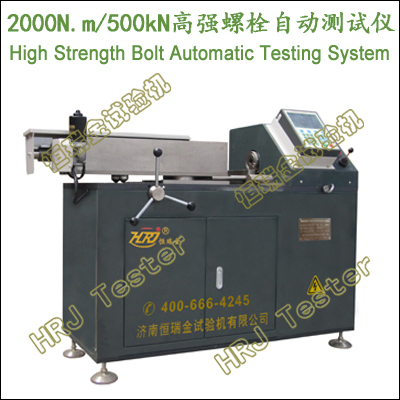

HAT2000-500高强螺栓自动测试仪High strength bolt Automatic Testing System(CE CUL/CSA)
重要功能:
→大六角头高强螺栓连接副轴向力(axial force)检验、螺栓连接副施工扭矩(torque)检验、螺栓连接副扭矩系数(torque coefficient)复验、扭剪型高强度螺栓连接副预拉力复验、扭剪型高强度螺栓副施工扭矩(torque)检验(需扭剪扳手)等性能测试及研究。
→自动计算平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数。
→螺栓连接副抗滑移初拧和终拧辅助装置。
→用于海洋平台、船舶重工装备、重型载重卡车拖车、公路铁路桥梁、轨道交通装备、矿山机械、起重设备、工程机械、传动设备、风电核电、铁塔高压设备、工业与民用建筑、钢结构建筑、国防军队技术装备、静载结构连接、间接承受动荷载的构件连接、受压杆件的法蓝对接等紧固件连接副扭矩、轴力、扭矩系数测试及研究。
依据标准:
→GB 50205-钢结构工程施工质量验收规范Code for acceptance of construction quality of steel structures;
→GB/T5782-2016六角头螺栓Hexagon head bolts;
→GB/T1231-钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件Specifications of high strength bolts with large hexagon head, large hexagon nuts, plain washers for steel structures;
→GB/T3632-钢结构用扭剪型高强度螺栓连接副Sets of torshear type high strength bolt hexagon nut and plain washer for steel structures;
→GB/T3098.1-紧固件机械性能 螺栓、螺钉和螺柱Mechanical properties of fasteners-Bolts, screws and studs;
→CNS12209-;JIS B1009-2014;JIS B1166;BS EN 14399-1-2015;BS EN 14399-2-2015;
→DIN2510-5;DIN558;DIN601;DIN931;DIN933;DIN960;DIN961;ASTM A183;ASTM A563-2015;
→ASTM.A320/A320M-2015;ASTM A354-2011;ASTM F3125−2015;
→ASTM A325-2014最小抗拉强度120/105ksi的热处理结构钢螺栓;
→ASTM A307-2017抗拉强度60000psi碳钢螺栓、螺柱及螺杆技术条件;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架。
→高精度轴向力传感器,线性宽,稳定性好,保证轴向载荷的测力精度。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→数字式锁定开关,HRJ滑动卡具,摩擦阻力小,快速调整螺栓副测试空间。
→螺栓轴力扭矩自动加载机构,轻便快捷、准确可靠、安全自锁。
→独特设计HRJ螺栓连接副试验夹具,组合性互换性强,快速更换。
→HRJ-Test全数字微电脑测控系统,试验过程的自动控制、数据采集、处理、存储及显示。
→HRJ-Test液晶控制器,点阵式,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文版)。
→多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→网络数据库管理,可与多家联网公司直联。
→多重保护功能:试验力过载保护;过流过压保护;安全保护;试验结束自动保护等。
重要参数:
→最大扭矩载荷2000N.m;
→扭矩载荷测量范围1%～100%F.S;
→扭矩载荷分辨力0.1N.m;
→扭矩载荷相对误差 <= ±1.0%;
→最大轴向力载荷500kN;
→轴向力载荷测量范围4%～100%F.S;
→轴向力载荷分辨力0.1kN;
→高强度大六角头螺栓规格M12,M16,M20,M22,M24,M27,M30;
→扭剪型高强度螺栓规格M16,M20,M22,M24,M27,M30;
→测试螺栓长度40mm～280mm;
→电源电压～220V±10%,50Hz（须可靠接地）;
→机器尺寸(LWH)≈1450x500x1070mm;
→机器重量≈240kg;
→卧式机柜型螺栓检测机架;
→2000N.m高精度对称性扭矩传感器;
→500kN高精度轴向力载荷传感器;
→中文版HRJ-Test高强螺栓自动检测控系统/可定制英文版;
螺栓预拉力及扭矩标准值参考:
→扭剪型高强度螺栓预拉力复验:紧固预拉力和标准偏差(kN)
|
螺栓直径(mm) |
16 |
20 |
(22) |
24 |
|
紧固预拉力的平均值 |
99～120 |
154～186 |
191～231 |
222～270 |
|
标准偏差 |
10.1 |
15.7 |
19.5 |
22.7 |
→高强度螺栓连接副施工扭矩检验:高强度螺栓连接副施工预拉力标准值(kN)
|
螺栓的性能等级 |
螺栓公称直径(mm) |
|
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
8.8s |
75 |
120 |
150 |
170 |
225 |
275 |
|
10.9s |
110 |
170 |
210 |
250 |
320 |
390 |
→高强度大六角头螺栓连接副扭矩系数复验:高强度大六角头螺栓预拉力值范围(kN)
|
螺栓规格 (mm) |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
预拉力值P |
10.9s |
93～113 |
142～177 |
175～215 |
206～250 |
265～324 |
325～390 |
|
8.8s |
62～78 |
100～120 |
125～150 |
140～170 |
185～225 |
230～275 |
|
