Details:

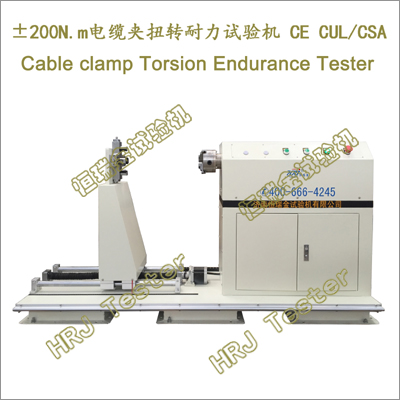

CCET200N.m电缆夹扭转耐力试验机(CE CUL/CSA)
Cable clamp Torsion Endurance Tester(CE CUL/CSA)
重要功能:
→各类电缆夹、电气连接器的抗电缆转动能力测试、研究及评定。
→各类电缆夹抗电缆扭动能力测试、研究及评定。
→对0.5mm2～240mm2各类电缆夹耐受正常使用中可能遇到的机械应力的能力进行测试、研究及评定。
→对0.5mm2～240mm2各类电缆夹耐受电缆或导线束的转动而不损伤电缆或导线束外表面、电缆夹、元件或部件的能力进行测试、研究及评定。
→电缆夹抗电缆转动能力试验:使电缆或导线束的自由端与其进入试验样品的入口轴线偏斜45°～50°,然后旋转360°,试验过程中根据需要施加轴向拉力。
→电缆夹抗电缆扭动能力试验:在电缆规定的长度处以 <= 0.5Nm/s的速率平稳地施加扭矩至规定值,并保持1min。
→连续单向转动（旋转）试验,连续双向转动（旋转）试验,速率设定,扭矩保持,扭转循环试验。
→用于动车组、城市轻轨、地铁机车等轨道交通车辆电缆夹及电气连接器扭转耐力、转动能力测试、研究及评定。
依据标准:
→IEC 512-9;
→GB/T5095.9-《电子设备用机电元件 基本试验规程及测量方法 第9部分:杂项试验, 第2条款(17b试验),第4条款(17d试验)》Electromechanical components for electronic equipment-Basic testing procedures and measuring methods-Part 9:Miscellaneous tests;
→《连接器型式试验大纲通用模板》8.7条款电缆夹扭曲耐力试验;
→《通用连接器技术条件通用要求》6.10条款电缆夹扭曲耐力试验;
重要参数:
→最大扭矩±200N.m;
→扭矩力分辨力1/±200000;
→电缆夹扭转测试速度0～5r/min;
→行走架移动距离0～1000mm;
→电缆夹夹持长度≥500mm;
→电缆夹扭转试验偏斜安装角度0～50°;
→圆形及矩形电缆夹测试专用工装夹具;
→安全防护网;
→电源电压～220V±10% 50Hz（须可靠接地）;
→HRJ-Test中文版电缆夹扭转耐力试验软件/可定制英文版;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→MIFT200电气连接器插拔力试验机Electric connector Plugging Force Test Machine(CE CUL/CSA);
→MSST1000电气连接器综合强度试验机Electric connector Synthetical strength Test Machine(CE CUL/CSA);
→CBSE1000电缆夹旋转弯曲耐力试验机Cable clamp Rotary Bending Endurance Tester(CE CUL/CSA);
|
