Details:

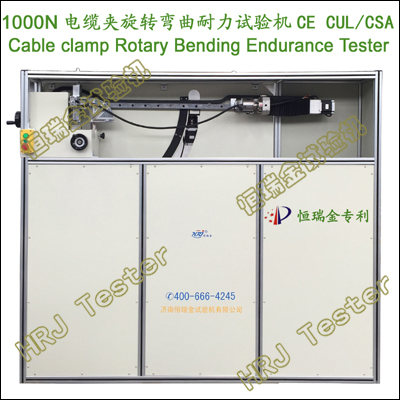

CBSE1000电缆夹旋转弯曲耐力试验机(CE CUL/CSA)
Cable clamp Rotary Bending Endurance Tester(CE CUL/CSA)
重要功能:
→各类电缆夹、电气连接器的抗电缆弯曲旋转耐力测试、研究及评定。
→对0.5mm2～240mm2各类电缆夹耐受正常使用中可能遇到的机械应力的能力进行测试、研究及评定。
→对0.5mm2～240mm2各类电缆夹耐受电缆或导线束的转动而不损伤电缆或导线束外表面、电缆夹、元件或部件的能力进行测试、研究及评定。
→用于动车组、城市轻轨、地铁、机车等轨道交通车辆电气连接器弯曲旋转耐力测试、研究及评定。
- 电缆夹弯曲耐力试验:
①将试验样品牢固地水平固定,使电缆成水平位置,将电缆在距离连接器1米处的位置在试验机上夹紧。
②启动试验机,以20N/s的力值（闭环控制）待达到规定的值（曲率半径R）时,保持1min卸载,松开电缆,使电缆自由回归水平位置。
③将连接器旋转90°,进行上述步骤,一直360°完成,共计4次。
④最后,90°水平旋转,将试验样品顺时针或逆时针扭转90°。
⑤以上步骤为电缆夹旋转弯曲耐力完整的试验过程,此过程须自动控制,完成规定的试验次数。
依据标准:
→IEC 512-9;
→GB/T5095.9-《电子设备用机电元件 基本试验规程及测量方法 第9部分:杂项试验(17a试验)》Electromechanical components for electronic equipment-Basic testing procedures and measuring methods-Part 9: Miscellaneous tests;
→《连接器型式试验大纲通用模板》8.8条款电缆夹弯曲耐力试验;
→《通用连接器技术条件通用要求》6.11条款电缆夹弯曲耐力试验;
重要参数:
→载荷力容量1000N;
→载荷力精度 <= ±0.5%;
→载荷力分辨力0.01N;
→位移速率0.001～600mm/min（可定制2m/min～25m/min高速拉伸试验机系统）;
→位移分辨力0.001mm;
→电缆夹弯曲角度0～90°可控;
→电缆夹旋转角度0～任意角度可控;
→电缆夹旋转速度0～5r/min;
→拉伸力加荷速率0～20N/s可控;
→圆形及矩形电缆夹测试专用工装夹具;
→电源电压～220V±10% 50Hz（须可靠接地）;
→HRJ-Test中文版电缆夹旋转弯曲耐力试验软件/可定制英文版;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
