Details:

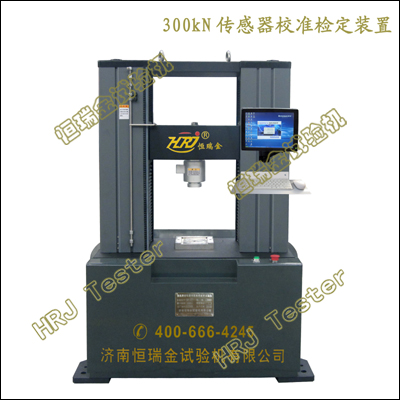

TCV300;300kN传感器校准检定装置(单压式);
→300kN.Transducers Calibration Verification Dynamometer;
→300kN.Force Sensor Calibration Verification Dynamometer;
重要功能:
→适用于各种承重传感器和电阻应变式力传感器的检定和校准;
→金属丝式、箔式、薄膜式、应变管式、应变梁式、组合式荷载传感器的检定和校准;
→对测力环、测力计等工作测力仪进行检定和校准;
→计量检测、工业生产、水利水电、铁路交通、智能建筑、航空航天、军工科研、石化化工、机械冶金、油井管道、电力电器、船舶制造等研制、生产、使用中各类称重传感器(静态质量)、力荷载传感器。
→对各种规格和级别的压缩试验仪、颗粒强度测试仪等专用工作测力机进行检定和校准;
→对其他专用测力装置进行检定和校准;
依据标准:
→JJG455-工作测力仪检定规程 Verification Regulation of Working Dynamometers;
→JJF1134-专用工作测力机校准规范Calibration Specification for Working Force Measuring Machines for Special Purposes;
→JJG2045-2010力值（ <= 1MN）计量器具Measuring Instruments for Force( <= 1MN);
→JJG144-标准测力仪检定规程;
→JJG1116-2015叠加式力标准机检定规程Verification Regulation of Build-up Force Standard Machines;
→JJG734-力标准机检定规程Verification Regulation of Force Standard Machines;
→JJG2045-力值( <= 1MN)计量器具检定系统表;
→JJG2066-大力值计量器具检定系统表;
→JJG391-力传感器检定规程;
→JJF1011-力值与硬度计量术语及定义;
→GB/T7551-称重传感器Load cells;
→OIML R60:2000称重传感器计量规程;
→GB/T7665-传感器通用术语General terminology for transducers;
→GB/T18459-传感器主要静态性能指标计算方法Methods for calculating the main static performance specifications of transducers;
→GB/T18806-电阻应变式压力传感器总规范General specification for the resistance strain pressure transducer/sensor;
→GB/T15478-压力传感器性能试验方法Test methods of the performances for pressure transducer/sensor;
重要特点:
→测力仪检定装置由载荷机架、标准测力传感器、触摸式测控系统组成;
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式力载荷机架,机架尺寸可定制。
→高速率、低振动、免维护、静音型交流伺服电机实现载荷加载、载荷循环控制;
→高精度标准测力传感器器,线性宽,稳定性好,测力精准;
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→载荷加载可手动控制、自动控制自由切换。
触摸式测控系统:
→嵌入式低功耗CPU;大屏、高亮度、TFT真彩,高分辨(1024x1024）。
→内置Windows CE操作系统及HRJ-Test测控软件。
→触摸式测控系统自动完成数据采集、处理、分析、存储及显示;
→智能控制,无冲击、平稳平滑切换,快速加载、快速卸载、快速回位。
→模块化管理,试验模块、控制模块、分析模块、查询模块、输出模块等。
→检定校准点设定,力值目标设定、力值保持时间设定、进程检定校准、回程检定校准;
→过程再现和数据再分析、比较、遍历。曲线自由放大和缩小;满度自调。
→标准RS232通信口与上位机的USB口通信,6通道,五位数字显示仪表;
→连接打印机,可编辑输出检定校准记录及打印证书;
→自校准修正功能;
→宽泛的测试速度0.001～600mm/min;
→单位切换(N;kN;kg;T等)。
→网络数据库管理。
→多重保护功能:过载保护;过流、过压保护等;
重要参数:
→最大试验力300kN;
→测量范围10%～100%F.S;
→载荷分辨力 <= 0.001%F.S;
→准确度等级0.3级;
→灵敏限r <= 0.3%;
→力值重复性R <= 0.3% F.S;
→力值误差S <= 0.3% F.S;
→30s负荷波动性0.015％F.S;
→力值保载时间≥180s; →中文版HRJ-Test测控系统/可定制英文版;
|
