Details:

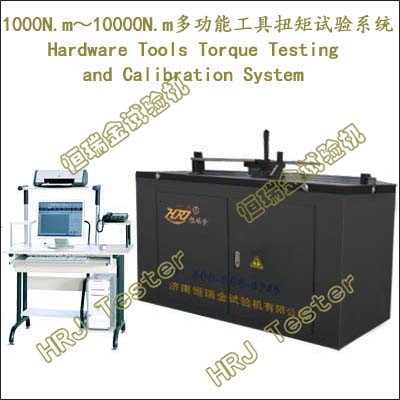

工具旋具测试检定系统Hardware tools Torque testing and Calibration System
→1000N.m五金工具扭矩试验检定系统（双向,正反向）;
→2000N.m五金工具扭矩试验检定系统（双向,正反向）;
→3000N.m五金工具扭矩试验检定系统（双向,正反向）;
→5000N.m五金工具扭矩试验检定系统（双向,正反向）;
→10000N.m五金工具扭矩试验检定系统（双向,正反向）;
重要功能:
→示值式（指针式和数字式）扭矩板子、预置式（带刻度可调式和定值式）扭矩板子;电子式扭矩扳子、机械式扭矩扳子、液压式扭矩扳子;手用指示式扭力扳手、手用预置式扭力扳手;
→ISO 1173-机动和手动旋具类,扭矩试验Assembly tools for screws and nuts;Drive ends for hand- and machine-operated screwdriver bits and connecting parts-dimensions;torque testing;
→ISO6789.Assembly tools for screws and nuts;hand torque tools; requirements and test methods for design conformance testing;quality conformance testing and recalibration procedure;
→DIN ISO 1711-1 Assembly tools for screws and nuts-Technical specifications-Part1:Hand-operated wrenches and sockets;
→ISO 2936:2014内六角扳手Assembly tools for screws and nuts-Hexagon socket screw keys;
→ISO 3317-2015.Assembly tools for screws and nuts-Square drive adaptor with hexagon or cylindrical flat drive, for power socket wrenches;
→JJG797-2013扭矩板子检定仪检定规程Calibration Instrument for Torque Wrenches;
→JJG557-2011标准扭矩仪检定规程Verification Regulation of Standard Torque-meters;
→GB/T4393-呆扳手、梅花扳手、两用扳手技术规范Open end wrenches,box wrenches and combination wrenches-Technical specifications;
→GB/T10635-螺钉旋具通用技术条件Screwdrivers-General technical requirements;
→GB/T15729-手动扭力扳手通用技术条件Hand torque tools-General requirements;
→GB/T3390.1-2013手动套筒扳手 套筒Hand operated socket wrenches-Socket;
→GB/T3390.2-2013手动套筒扳手 传动方榫和方孔Driving square for hand operated socket wrenches;
→GB/T4440-活扳手Adjustable wrenches;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→高精度扭矩传感器,线性宽,稳定性好,载荷精度高。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的工装夹具/附件,快速更换;可选扭角计(扭角分辨力:0.0001°)。
→宽泛的测试速度,0°～1080°/min内任意选择。
→内置全数字、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST)。
→过程自动控制,扭矩、峰值、第一峰值、应力、扭转角度全闭环控制、显示、跟随。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→扭力单位切换(N.m;kN.m;N.cm;kgf.m;kgf.cm;gf.cm;1bf.in;1bf.ft)。
→操作提示和向导功能。
重要参数:
|
旋具转具测试检定系统;五金工具扭矩试验检定系统
Hardware tools Torque testing and Calibration System（Two-way,Forward and Reverse） |
|
1 |
最大测试扭矩 |
±1000N.m;±2000N.m;±3000N.m;±5000N.m;±10000N.m; |
|
2 |
扭矩测量范围 |
10%～100%F.S |
|
3 |
扭矩分辨力 |
1/±200000 |
|
4 |
准确度级别 |
<= 0.3级 |
|
5 |
扭矩示值相对误差 |
<= ±0.3% |
|
6 |
扭矩示值重复性误差 |
<= 0.3% |
|
7 |
扭转角分辨力 |
0.001°;0.0001° |
|
8 |
正向反向扭转速度 |
0°～1080°/min |
|
9 |
扭矩有效力臂 |
200～3300mm/可调 |
|
10 |
旋具转具五金工具规格 |
0.7、0.9、1.3、1.5、2、2.5、3、3.2、3.5、4、4.5、5、5.5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、21、22、23、24、27、29、30、32、34、36、41、46、50、55、60、65、70、75、80等. |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型卧式结构 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
扭矩传感器 |
|
1支 |
|
位移传感器 |
|
1只 |
|
检定杠杆 |
|
1套 |
|
砝码托盘 |
|
1套 |
|
扭力附具 |
特制专用、多规格选择 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
工具旋具测试软件 |
中文版/可定制英文版 |
1套 | |
