Details:
产品规格:

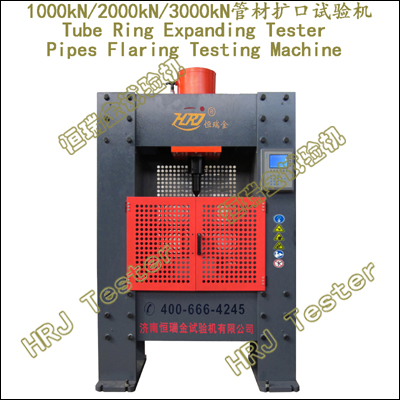

PFT1000,1000kN/100t管材扩口试验机Pipes Flaring Testing Machine;
PFT2000,2000kN/200t管材扩口试验机Pipes Flaring Testing Machine;
PFT3000,3000kN/300t管材扩口试验机Pipes Flaring Testing Machine;
重要功能:
→金属管、有色金属管、无缝钢管、铝及铝合金挤压型材、铝及铝合金挤压管材,挤压焊缝检验,环型构件,扩口试验、压缩试验、扩口率、卷边试验、扩张试验等力学性能测试研究;
→金属管扩口试验Drift-expanding test of tube;
→管环扩口试验Ring-expanding test of tube;
→金属管卷边试验Flanging test of tube;
→金属管压扁试验Flattening test of tube;
→扩口后外径的扩大值10％,管材不出现裂纹或裂缝;
重要特点:
扩口试验机由载荷机架、加载系统、工装模具、测控系统构成;
→立式载荷机架,高强度螺栓紧固,高刚性、高稳定性;
→加载系统由油泵机组、过滤装置、液压阀组组成,低噪音、快速响应;
→上置式加载油缸,试样装卸、试验,快捷、方便、对中性好、稳定性高,加载均匀、平稳;
→高精度测力传感器,线性宽,稳定性好;
→冲头模具、工装模具与加载油缸的连接,快速定位、快速更换;
→一键式操控、自动控制、自动加载、自动返回、简便、快速、高效;
→HRJ-Test微电脑测控系统,液晶显示、人机设定、精准控制、快速采集、处理;
→多重保护功能:力过载保护;过流、过压保护;安全网防护等;
依据标准:
→GB/T25047-2010《金属材料 管 环扩张试验方法》Metallic materials-Tube-Ring-expanding test;
→ISO 8495:1998《金属材料 管 环扩张试验方法》（英文版）;
→GB/T242-2007《金属管 扩口试验方法》Metallic materials-Tube-Drift-expanding test;
→ISO 8493:1998(E)《金属管 扩口试验方法》;
→GB/T245-2008《金属管 卷边试验方法》Metallic materials-Tube-Flanging test;
→ISO 8494:1998(E)《金属管 卷边试验方法》（英文版）;
→GB/T6892-《一般工业用铝及铝合金挤压型材》Wrought aluminium and aluminium alloys extruded profiles for general engineering;
→GB/T19347-《轨道车辆结构用铝合金挤压型材》;
→GB/T19347.2-《特殊环境条件轨道车辆结构用铝合金挤压型材》;
→EN 775.2《铝及铝合金棒、管、型-力学性能》;
→TB/T3260.4-2011《动车组用铝及铝合金 第4部分:型材》Aluminium and aluminium alloys used on EMU-Part 4:Profiles;
→TB/T3260.3-2011《动车组用铝及铝合金 第3部分:棒材和管材》Aluminium and aluminium alloys used on EMU-Part 3:Rod／bar and tube;
→GB/T14975-2012《结构用不锈钢无缝钢管》Seamless stainless steel tubes for structure;
→GB/T12771-2008《流体输送用不锈钢焊接钢管》Welded stainless steel pipes for liquid delivery;》
→GJB2296A-2005《航空用不锈钢无缝钢管规范》;
重要参数:
|
PFT1000,1000kN/100t;PFT2000,2000kN/200t;PFT3000,3000kN/300t;
管材扩口试验机Pipes Flaring Testing Machine |
|
最大试验力 |
1000kN;2000kN;3000kN; |
|
试验力测量范围 |
4%～100%FS |
|
示值相对误差 |
<= ±1.0% |
|
试验力分辨力 |
1/200000 |
|
加荷速率 |
600N/s～60kN/s可调 |
|
试验空间（LWH） |
800x300x600mm /可定制 |
|
活塞行程 |
300mm |
|
加载速度 |
0.5～60mm/min |
|
扩口模具 |
圆锥形顶芯角度30°、45°、60° |
|
管、环试件尺寸 |
管材外径D6mm～D168mm,壁厚a/T,2mm～16mm; |
|
承载板 |
300x400mm;400x400mm;/可定制 |
|
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
→高刚性、高稳定性载荷机架(安全防护网);
→HRJ-test微电脑测控系统;
→加载系统;
→高精度测力传感器;
→扩口模具;
→调整垫块;
→技术资料(说明书、装箱单、合格证、服务单);
→随机工具;
管径规格:
→系列1:通用推荐型 10/10.2、13.5、14/17.2、21/21.3、27/26.9、34/33.7、42/42.4、48/48.3、
60/60.3、76/76.1、89/88.9、114/14.3、140/139.7、168/168.3;
→系列2:非通用型 6、7、8、9、11、12、13/12.7、16、19、20、25、28、32/31.8、38、40、51、57、63/63.5、65、68、70、77、80、85、95、102/101.6、121、127、133、146;
→系列3 :少数、特殊、专用型 14、18、22、25.4、30、35、45/44.5、54、73、83/82.5、108、142/141.3、152/152.4、159; |
