Details:

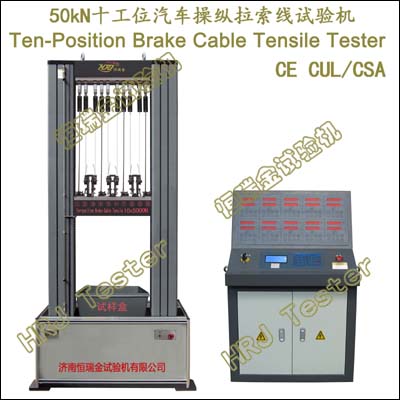

BCTM50;50kN十工位汽车操纵拉索线试验机;
Ten-position Brake Cable Tensile Testing Machine;
Ten-position Brake Cable Tensile;
重要功能:
→汽车操纵拉索线(Transmission shift cable;Accelerate cable;Brake cable;braking lines;Fuel supply lines), 有外保护套,由许多直径大小不同的钢绞线、钢丝绳、索锚具、索头制成;两头有专门的扣具对应不同车型;同类型拉索,主要用长度和球头扣具来区分车型;在车辆内部用于部件之间的稳定、张拉、操纵衔接(改变运转速度、牵引力、制动形式)。
→芯线与芯线接头连接拉脱力(A型接头、B型接头、C型接头、D型接头)、钢丝与芯线接头连接脱力、护管与护管接头连接拉脱力(E型护管接头、F型护管接头)。
→汽车拉索线（拉动改变变速器档位、离合器、刹车、驻车的钢丝绳索线）:挂档拉索线、离合拉索线、刹车拉索线、油门拉索线、前后制动器拉索线、选换档拉索线、门锁拉索线、高尔夫刹车线、阻风门拉线、加速器拉线、驻车制动拉索线、摩托车拉索、电动车拉索、摩托车油门线、里程表软轴、座椅软轴、机车拉索线、农业机械拉索线、自行车刹车线、儿童车拉索线。
→操纵拉索线通常安装于发动机化油器、燃油泵、节气门、变速器、离合器、轮毂,广泛应用于汽车、摩托车、机车、船舶、飞机、自行车等。
→长安、大众、通用、雷诺、丰田、本田、日产、奥迪、雪佛兰、现代、宝马、别克、奇瑞、比亚迪、福特、马自达、起亚、标致、奔腾、长城、昌河、哈弗、海马、江铃、江南、庆铃、华泰、东风等。
相关标准:
→QC/T29101-汽车用操纵拉索总成;
→QC/T228.1-摩托车和轻便摩托车操纵拉索技术条件;
→QC/T228.10-摩托车操纵拉索 试验方法;
重要特点:
→独特开发制作、十工位同时进行拉伸试验,十路系统分别采集、显示、处理;十路系统汇总显示、汇总处理、汇总结果。
→十工位拉索同时拉伸,试验机空间平行度高。
→十工位拉索附具位置精度高。
→十工位拉索拉伸试验,移动定位、移动回位、移动复位精度高,无过冲、无间隙。
→大跨度、高精度、高刚性、高稳定性负荷机架。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的负荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→宽泛的测试速度0.1～500mm/min（可定制高速试验机1000mm/min;2000mm/min）
→全数字、多通道、多功能、易操作的HRJ-test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→操作提示和向导功能。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→多重保护功能:试验力过载、过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
50kN十工位汽车操纵拉索线试验机;
Ten-position Brake Cable Tensile Testing Machine; |
|
1 |
最大试验力 |
50kN / 10x5000N; |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
1%～100%F.S |
|
4 |
示值相对误差 |
<= ±1.0% |
|
5 |
试验力分辨力 |
1/±200000F.S |
|
6 |
变形测量范围 |
0.2%～100%F.S |
|
7 |
力控速率调节范围 |
0.005%～5%F.S/S |
|
8 |
力控速率控制精度 |
速率 <0.05%F.S时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
变形分辨力 |
0.01mm |
|
12 |
位移速率调节范围 |
0.1～500mm/min |
|
13 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
14 |
横梁移动距离 |
1200mm /可定制 |
|
15 |
试验有效跨度 |
500mm /可定制 |
|
16 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
17 |
机器功率 |
1.5kW; |
|
18 |
机器尺寸（LWH） |
850x555x1900mm |
|
19 |
机器重量 |
≈700kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
大跨度、高刚性、高稳定性 |
1台 |
|
驱动系统 |
精密交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-test多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
10支 |
|
变形测量系统 |
|
1套 |
|
操控柜 |
|
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
