Details:

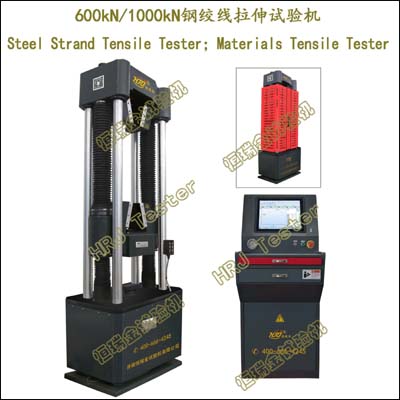

SSTT系列;600kN/1000kN钢绞线拉伸试验机(6柱精密型)
Steel Strand Tensile Testing Machine(Precision Six Column)
重要功能:
→￠9.53mm、￠11.10mm、￠12.70mm、￠15.24mm、￠18.00mm、Φ19.30mm、￠21.80mm钢绞线拉伸试验检测及研究。
→光面钢绞线、刻痕钢绞线、模拔型钢绞线、环氧树脂钢绞线、预应力钢绞线、无粘结预应力钢绞线、镀锌钢绞线等力学拉伸测试及研究。
→Ф8.00～φ21.80mm预应力钢绞线、铝绞线、钢丝绳、拉索、线缆绳索、承力索拉伸性能测试及研究。
→桥梁系杆、拉线、加强芯、架空输电地线、公路阻拦索、建筑结构索等力学拉伸性能实验及研究。
→光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、板材棒材、型材管材、铸件锻件、螺栓紧固件、金属管件等进行拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、低周循环试验。
→PCB预应力混凝土钢棒、预应力混凝土用光圆钢棒P、螺旋槽钢棒HG、螺旋肋钢棒HR、带肋钢棒R、CRB650/CRB800/CRB970冷轧带肋钢筋力学拉伸实验及研究。
依据标准:
→GB/T5224-2014预应力混凝土用钢绞线;
→GB/T5223.3-2017预应力混凝土用钢棒;
→GB/T28900-2012钢筋混凝土用钢材试验方法;
→GB/T21839-2008预应力混凝土用钢材试验方法;
→ISO 15630-3;ISO 6892-1;ASTM E8M-04;ASTM E9-89a;BS EN 10002-1;ISO 7348;ISO 23718;ISO 6935-1;ISO 6935-2; GB/T228.1-2010;GB/T1499.1-2017;GB/T1499.2-2018;GB/T13788-2017;GB/T232;GB/T244;GB/T3098.1-2010;GB/T3091-2015;JGJ/T27-2014;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→六柱(丝杠)结构,液压缸下置,高刚性、高稳定性、无振动冲击、流线型载荷机架,大于1.2倍载荷刚度。
→创新的HRJ球头调心机构,自动调整试样受力轴线与试验机中心线重合精准度,保证试样上下对中性、保证拉伸试样无侧向力影响、保证拉伸试验断中率。
→立柱安装操控盒,控制横梁升降、上下钳口夹紧及松开,方便快捷。
→全开式夹持结构,夹持稳定可靠,快速装夹试样。
→钢绞线拉伸与金属材料拉伸一体化集成,多功能试验;附具更换方便,高效率试验检测。
→高精度测力传感器、线性宽、稳定性好、精准测控。
→电路板采用光电隔离设计,抗干扰能力强。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→HRJ伺服测控系统,确保高精、高效、低噪音、快速响应,实现对试验的自动控制。
→静音型HRJ油源泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件/可定制英文版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
SSTT系列;600kN/1000kN钢绞线拉伸试验机(6柱精密型)
600kN/1000kN.Steel Strand Tensile Testing Machine(Precision Six Column) |
|
1 |
最大试验力 |
600kN |
1000kN |
|
2 |
试验机准确度等级 |
<= ±0.5 |
|
3 |
试验力示值相对误差 |
<= ±0.5% |
|
4 |
试验力测量范围 |
1%～100%F.S |
|
5 |
试验力分辨力 |
1/300000F.S（全程分辨力不变） |
|
6 |
变形（引伸计）测量范围 |
1%～100%F.S |
|
7 |
变形示值相对误差 |
±0.5％以内 |
|
8 |
变形分辨力 |
最大变形量的1/300000 |
|
9 |
试验力加载速率范围 |
0.02%-2% FS/s |
|
10 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
11 |
应力速率误差 |
<= ±5% |
|
12 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
13 |
活塞最大移动速度 |
≈100mm/min |
≈90mm/min |
|
14 |
横梁最大移动速度 |
≈125mm/min |
≈100mm/min |
|
15 |
拉伸试验空间 |
≈1100mm |
≈1100mm |
|
16 |
压缩试验空间 |
≈800mm |
≈800mm |
|
17 |
立柱间距 |
510mm |
550mm |
|
18 |
钢绞线夹持直径范围 |
Ф8.00～φ18.00mm |
Ф8.00～φ21.80mm |
|
19 |
圆试样夹持直径范围 |
￠18～32mm;￠32～40mm |
￠18～32mm;￠32～56mm |
|
20 |
板试样夹持厚度范围 |
0～15mm |
0～30mm |
|
21 |
板试样夹持宽度 |
90mm |
90mm |
|
22 |
压缩压盘 |
204x204mm |
|
23 |
立柱(丝杠)数 |
6柱 |
|
24 |
活塞行程 |
250mm |
|
25 |
试样夹紧方式 |
内置液压自动夹紧 |
|
26 |
伺服控制柜尺寸（LWH） |
≈600x750x1600mm |
|
27 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
28 |
载荷机架尺寸（LWH） |
≈920x750x2900mm |
≈1100x850x3000mm |
|
29 |
机器总功率 |
≈4.0kW |
≈6.0kW |
|
30 |
机器重量 |
≈2800kg |
≈4500kg |
主要配置:
|
名 称 |
内 容 |
数 量 |
|
载荷机架 |
六柱式、高刚性、高稳定性、无振动冲击、流线型、球头调心机构 |
1台 |
|
一体化伺服控制柜 |
独立式、可移动、一体化高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操作 |
1套 |
|
测力传感器 |
高精度 |
1支 |
|
位移传感器 |
数字式 |
1只 |
|
钢绞线拉伸附具 |
|
1套 |
|
钢绞线引伸计 |
标距500mm |
1支 |
|
压缩附具 |
204x204mm |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
地脚螺栓 |
固定主机用 |
4个 |
|
斜铁垫块 |
载荷机架调整水平 |
3个 |
|
技术文件 |
说明书、合格证、装箱单、服务单 |
1份 |
|
钢绞线试验软件 |
中文版/可定制英文版 |
1套 |
附具扩展:
→钢筋拉伸附具￠18～32mm;￠32～40mm;￠32～56mm;板材拉伸附具0～15mm;0～30mm;
→螺纹钢/带肋钢筋拉伸附具￠6～14mm,￠16～25mm,￠28～40mm;
→高强螺栓拉伸附具M3～33mm(标准螺距/细牙螺距/英制螺距/美制螺距/德制螺距);
