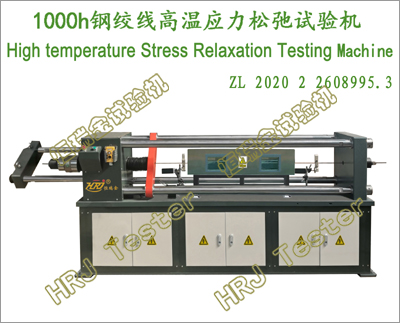

钢绞线高温应力松弛试验机Steel strand High temperature Stress Relaxation Testing Machine;
PC钢棒高温应力松弛试验机PC Steel bars High temperature Stress Relaxation Testing Machine;
→SHT300SR;300kN钢绞线/PC钢棒高温应力松弛试验机Steel strand/PC Steel bars High temperature Stress Relaxation Testing Machine;
→SHT500SR;500kN钢绞线/PC钢棒高温应力松弛试验机Steel strand/PC Steel bars High temperature Stress Relaxation Testing Machine;
→SHT600SR;600kN钢绞线/PC钢棒高温应力松弛试验机Steel strand/PC Steel bars High temperature Stress Relaxation Testing Machine;
→SHT1000SR;1000kN钢绞线/PC钢棒高温应力松弛试验机Steel strand/PC Steel bars High temperature Stress Relaxation Testing Machine;
重要功能:
→光面钢绞线(standard strand)、刻痕钢绞线(indented strand)、模拔型钢绞线(compact strand)、环氧树脂钢绞线(Epoxy resin steel strand)、预应力钢绞线(PC Strand),无粘结预应力钢绞线(unbonded steel strand or monostrand),镀锌钢绞线(galvanized)、金属材料、预应力钢丝、拉伸应力松弛特性测试及研究。
→镀锌钢绞线/涂环氧树脂的钢绞线:桥梁系杆、拉索、承力索(messenger wire)、拉线(guy wire)、加强芯(core wire or strength member)、架空输电地线（earth wire/ground wire）、公路阻拦索(barrier cable)、建筑结构索(structure cable)等体外预应力工程。
→PCB预应力混凝土钢棒（Steel Bars for Prestressed Concrete ）:预应力混凝土用光圆钢棒P(plain bar)、螺旋槽钢棒HG(helical grooved bar)、螺旋肋钢棒HR(helical ribbed bar)、带肋钢棒R(ribbed bar);
→CRB650/CRB800/CRB970冷轧带肋钢筋、凝土离心管桩、电杆、高架桥墩、铁路轨枕等预应力构件。
重要试验:
- 预应力钢丝、钢绞线、PC钢棒、金属材料高温应力松弛试验;等温应力松弛试验;应力松弛试验周期≥1000h;
- 高温应力松弛试验是在设定的高温度下(35°C～1200°C/可设),将试样保持一定长度(L0+△L0),从初始力F0开始,测定试样上力的变化;应力松弛试验周期120h～1000h可设。
- 等温应力松弛试验是在给定温度下(20°C士2°C),将试样保持一定长度(L0+△L0),从初始力F0开始,测定试样上力的变化;应力松弛试验周期120h～1000h可设。
→高温应力松弛试验/等温应力松弛试验(最大应力、给定温度、初始力、损失力、原始标距1000/钢绞线捻距倍数、标距伸长、引伸计、20% F0～80% F0连续加载、匀速率加载、三个/多个均匀阶段、80% F0～100% F0连续加载、保持恒定、应变保持、应变变化、力值记录频率、测力分辨率、引伸计分辨率);
→初始试验力、初始试验力保持、零时间保持初始总应变、标距恒定、连续记录试验力和温度、定时记录试验力和温度、监测初始总应变和标距、松弛率、松弛特性曲线(剩余试验力-温度、力-松弛率、力-位移变形等);
- 应力松弛试验时间(开始时间、给定时间、记录力间隔时间、连续记录、松弛时间≥1000h);
→GB/T10120-2013,GB/T5224-2014中国标准:应力松弛试验时间≥120h、数据推算1000h;
→ISO 15630-3:2010国际标准:应力松弛试验周期≥120h,数据推算;
→EN欧共体标准:应力松弛试验周期≥120h,数据推算;
→NF法国标准:应力松弛试验周期≥120h,数据推算;
→AS NZS 4672.2-2007澳大利亚标准:应力松弛试验周期≥160h,数据推算;
→ASTM E328-2013,ASTM A416/A416M-2012a美国标准:应力松弛试验周期≥1000小时,不规定推算;
→BS5896-2012英国标准:应力松弛试验周期≥1000h,不规定推算;
→JIS G3536日本标准:应力松弛试验周期≥1000h,不规定推算;
→JIS Z2276-2012日本标准:应力松弛试验周期≥1000h,不规定推算;
依据标准:
→GB/T10120-2013《金属材料 拉伸应力松弛试验方法》Metallic materials-Tensile stress relaxation-Method of test;
→GB/T5224-2014《预应力混凝土用钢绞线》Steel strand for prestressed concrete;
→GB/T5223.3-《预应力混凝土用钢棒》Steel bars prestressed concrete;
→GB/T21839-《预应力混凝土用钢材试验方法》Steel for prestressed concrete-Test methods;
→GB13788-《冷轧带肋钢筋》cold rolled ribbed steel wires and bars;
→ISO 15630-3:2010《混凝土钢筋和预应力用钢 试验方法 第3部分:预应力用钢》Steel for the reinforcement and prestressing of concrete-Test methods--Part 3:Prestressing steel,MOD;
→ISO 6934-3:《预应力混凝土用钢 第3部分:淬火回火钢丝》Steel for prestressing of concrete-Part3:Quenched and tempered wire,MOD;
→ISO 6934-4:《预应力混凝土用钢 第4部分:钢绞线》Steel for prestressing of concrete-Part4:strand,NEQ;
→ISO 14655:预应力混凝土用环氧树脂涂层钢绞线Epoxy-coated strand for the prestressing of concrete;
→EN 10391:《金属材料 拉伸应力松弛试验 第1部分:试验程序》Metallic materials-Tensile stress relaxation-Part1:Test procedure;
→ASTM E328-2013 材料和结构件应力松弛标准试验方法Standard Test Methods for Stress Relaxation Tests for Materials and Structures;
→ASTM A416/A416M-2012a预应力混凝土用无镀层七股钢绞线规格Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete;
→ASTM A882/A882M-2004涂环氧树脂的7丝预应力钢绞线Standard Specification for Filled Epoxy-Coated Seven-Wire Prestressing Steel Strand;
→BS 5896-2012预应力混凝土用高抗拉钢丝和绞合钢绳.规格High tensile steel wire and strand for the prestressing of concrete. Specification;
→JIS G3536预应力混凝土用钢丝和绞线Steel wires and strands for prestressed concrete;
→JIS G3137预应力混凝土用小直径钢筋Small diameter steel bars for prestressed concrete;
→JIS Z2276-2012 金属材料拉伸应力松弛试验方法Method of tensile stress relaxation test for metallic materials;
→AS NZS 4672.1-2007预加应力钢材料 第1部分:通用要求Steel prestressing materials Part 1: General requirements;
→AS NZS 4672.2-2007预加应力钢材料 第2部分:测试要求Steel prestressing materials-Testing requirements;
→GB/T228.2-2015金属材料 拉伸试验 第2部分:高温试验方法Metallic materials-Tensile testing-Part2:Method of test at elevated temperature;(ISO 6892-2:2011.MOD);
→GB/T11158-2008《高温试验箱技术条件》Specifications for high temperature test chambers;
→GJB150.3《军用设备环境试验方法 高温试验》;
→ASTM E21-05.Standard Test Methods for Elevated Temperature Tension Test of Metallic Materials金属材料高温抗拉试验方法;
→BS EN10002-5:金属材料 拉伸试验 第五部分:高温试验方法;
重要特点:
→计算机、测控系统一体化集成,整体安放于标准机柜;
→人体工程学设计、机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式四立柱、高刚性、高稳定性的载荷机架,机架尺寸可定制。
→高低温环境试验箱:移动式、智能PID温控调节器,温度不过冲、波动度小。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→高速率、低振动、免维护制动型交流伺服电机及驱动系统,制动刹车功能。
→试验进行中如出现特殊事件（如停电、电脑卡死等）,伺服电机制动系统启动,保证保持目标值不变;软件自动保存数据,事件解除后可继续试验。
→应力松弛试验过程由三个温度采集器精准温度采集、实时跟随。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种规格钢绞线、PC钢棒、金属棒材松弛试验夹具可供选择。
→宽泛的测试速度0.001～50mm/min内任意选择。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、JIS、EN、BS等）;试验数据实时保存、查询、调用;
→GB/T10120-2013,GB/T5224-2014中国标准应力松弛试验数据推算:试验周期≥120h,推算1000小时的应力松弛性能,推算方式有双对数和单对数选项,推算数据有全部数据和特征时间点对应数据选项;试验时间可根据要求不同自行设置;
→试验过程的自动控制,试验力、应力、变形、保持全闭环控制、显示,全键盘输入操作和控制模式智能设置系统;
→控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
→加荷速率任意设定,恒负荷、恒位移、恒变形控制。
→自动求取试件的应力松弛性能（如应力松弛率、松弛应力、松弛率等）及试验曲线。
→实时绘制剩余试验力-温度,力-松弛率,力-位移变形等曲线;
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→模块化、开放式编程、个性化设计,试验条件（试样环境、测试条件）可自编程、自添加。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→载荷标定功能,操作提示和向导功能。
→网络数据库管理。
→多重保护功能:过载、过流、过压保护;试样破断时、试验结束安全保护等。
重要参数:
|
SHT300SR;SHT500SR; SHT600SR; SHT1000SR;
钢绞线高温应力松弛试验机Steel strand High temperature Stress Relaxation Testing Machine;
PC钢棒高温应力松弛试验机PC Steel bars High temperature Stress Relaxation Testing Machine; |
|
1 |
最大松弛试验力 |
300kN;500kN;600kN;1000kN |
|
2 |
试验力测量范围 |
1%～100%FS,全程不分档 |
|
3 |
试验力准确度 |
<= ±1% |
|
4 |
试验力分辨力 |
＞5x10-4 F0 |
|
5 |
松弛载荷加载速率 |
100～5000N/S任意设定 |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形测量分辨力 |
0.001mm |
|
8 |
引伸计分辨率 |
＞5x10-6 L0 |
|
9 |
丝杠移动调整速率 |
0.001～50mm/min |
|
10 |
松弛试验标距 |
≥钢绞线公称直径60倍,钢丝公称直径200倍 |
|
11 |
松弛试验加载行程 |
0～200mm |
|
12 |
松弛试验测试空间 |
≥3800mm |
|
13 |
钢绞线松弛载荷施加 |
20%F0～100%F0连续加载、匀速率加载、载荷恒定、应变保持 |
|
14 |
应力松弛试验程序 |
全数字闭环;匀速自动加载、保持、自动记录 |
|
15 |
钢绞线公称直径 |
Φ9.53mm;Φ11.10mm;Φ12.70mm;Φ15.24mm;Φ17.80mm;Φ21.80mm;扩展预应力钢丝、预应力钢棒、金属材料应力松弛试验; |
|
16 |
高温环境试验箱 |
移动式,室温～1200°C/可设定;温控精度士2°C |
|
17 |
载荷机架型式 |
卧式结构;四立柱、高刚性、高稳定性 |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式结构;四立柱、高刚性、高稳定性 |
1台 |
|
驱动系统 |
精密制动型交流伺服电机及伺服器,制动刹车功能 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
高精度 |
1支 |
|
变形传感器 |
数字式 |
2支 |
|
温度传感器 |
高灵敏 |
3支 |
|
应变测量装置 |
特制、专用 |
1套 |
|
松弛试验夹具 |
特制、专用 |
1套 |
|
高温环境试验箱 |
移动式,室温～1200°C/可设定 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
测控机柜 |
主流机型 |
1台 |
|
数据连接线 |
应力松弛试验机专用 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
随机工具 |
|
1套 |
|
应力松弛试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→WDSC系列;300kN/500kN/600kN/1000kN钢绞线应力松弛试验机Steel strand Stress Relaxation Testing Machine;
→WDSC系列;300kN/500kN/600kN/1000kN.PC钢棒应力松弛试验机PC Steel bars Stress Relaxation Testing Machine;
→SCR系列;300kN/500kN/600kN/1000kN钢绞线应力腐蚀松弛试验机Steel strand Stress Corrosion Relaxation Testing Machine;
→SCR系列;300kN/500kN/600kN/1000kN.PC钢棒应力腐蚀松弛试验机PC Steel bars Stress Corrosion Relaxation Testing Machine;
→STTM系列;500kN/600kN/1000kN钢绞线偏斜拉伸试验机Steel strand Skew Tensile Testing Machine;
→SSTT系列;600kN/1000kN钢绞线拉伸试验机(6柱精密型)Steel Strand Steel Bars Tensile Testing Integration machine(Precision six column);
→压缩应力松弛试验机、扭转应力松弛试验机、蠕变持久试验机;
