Details:

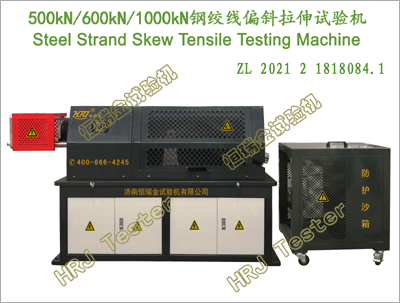

STTM系列;500kN/600kN/1000kN钢绞线偏斜拉伸试验机(CE CUL/CSA)
500kN/600kN/1000kN.Steel strand skew Tensile Testing Machine(CE CUL/CSA);
→STTM500;500kN钢绞线偏斜拉伸试验机Steel strand skew Tensile Testing Machine(CE CUL/CSA);
→STTM600;600kN钢绞线偏斜拉伸试验机Steel strand skew Tensile Testing Machine(CE CUL/CSA);
→STTM1000;1000kN钢绞线偏斜拉伸试验机Steel strand skew Tensile Testing Machine(CE CUL/CSA);
重要功能:
→对直径≥12.5mm的钢绞线,进行20°角偏斜轴向拉伸试验,测试钢绞线最大力的缩减系数,确定偏斜拉伸系数D。
→依据GB及ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR等国际标准进行试验和提供检测数据。
→适用于公称抗拉强度为1860MPa、1720MPa、1770MPa、1960MPa、2000MPa、2100MPa、2275MPa等多种规格钢绞线进行偏斜拉伸试验。
→标准型钢绞线/光面钢绞线(standard strand)、刻痕钢绞线(indented strand)、模拔型钢绞线(compact strand)、环氧树脂钢绞线(Epoxy resin steel strand)、预应力钢绞线(PC Strand),无粘结预应力钢绞线(unbonded steel strand or monostrand),镀锌钢绞线(galvanized)、桥梁拉索、承力索(messenger wire)、架空输电地线（earth wire/ground wire）、公路阻拦索(barrier cable)、建筑结构索(structure cable)等。
依据标准:
→GB/T21839-预应力混凝土用钢材试验方法Steel for prestressed concrete-Test methods;
→GB/T5224-2014预应力混凝土用钢绞线Steel strand for prestressed concrete;
→DIN EN ISO 15630-3:2010《混凝土钢筋和预应力用钢 试验方法 第3部分:预应力用钢》Steel for the reinforcement and prestressing of concrete-Test methods--Part 3:Prestressing steel,MOD;
→ISO 6934-4:《预应力混凝土用钢 第4部分:钢绞线》Steel for prestressing of concrete-Part4:strand,NEQ;
→ISO 14655:预应力混凝土用环氧树脂涂层钢绞线Epoxy-coated strand for the prestressing of concrete;
→ASTM A416/A416M-2012a预应力混凝土用无镀层七股钢绞线规格Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete;
→ASTM A882/A882M-2004a(2010) 涂环氧树脂的7丝预应力钢绞线Standard Specification for Filled Epoxy-Coated Seven-Wire Prestressing Steel Strand;
→BS 5896-2012混凝土预应力用高弹性钢丝绳和钢绞线规范High tensile steel wire and strand for the prestressing of concrete. Specification;
→JIS G3536预应力混凝土用钢丝和绞线Steel wires and strands for prestressed concrete;
→JIS Z2276-2012 金属材料拉伸应力松弛试验方法Method of tensile stress relaxation test for metallic materials;
→AS NZS 4672.1-2007预加应力钢材料 第1部分:通用要求Steel prestressing materials Part 1: General requirements;
→AS NZS 4672.2-2007预加应力钢材料 第2部分:测试要求Steel prestressing materials-Testing requirements;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性的HRJ卧式载荷机架。
→液压加载、手动控制,微电脑测控系统,实时显示力值、加荷速度、上下屈服点、力-时间曲线,数据自动处理,微型打印机,打印试验结果。
→机架防护网及可移动式重型防护网,覆盖钢绞线,联接载荷机架,双重安保。
→液压油源泵站静音环保设计,降低能耗,减少发热,保护油路。
→高精度载荷测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→固定锚固夹头、带测力装置的活动锚固夹头、HRJ加载装置、HRJ高刚性凹槽心轴。
→多种规格高硬度、高韧性、高耐磨HRJ刚性芯轴,特殊钢精密制作,无旋转,无移动。
→多种规格HRJ钢绞线拉伸夹具,特种钢精密制作,紧密夹持无滑移,不损伤钢绞线,使用寿命长,快速更换。
→电路板采用光电隔离设计,抗干扰能力强。
→多通道、多功能、易操控的HRJ-Test微电脑测控系统,准确完成试验参数的设定、数据采集、处理、分析、存储及显示(试验数据包括:试验力、屈服点、抗拉强度、断裂强度等)。
→试验力、峰值、变形、位移的实时控制、显示,读数直观,曲线大小自动调整;坐标满度自动调节。
→32位ARM技术,24位AD和大容量内存,测量精度高、响应快捷、稳定准确。
→采用图形液晶显示器,试验结果以直观的文字、图形方式进行显示、保存及打印。
→采用汉字显示多层菜单结构,功能强大,操作方便,具有提示和向导功能。
→标准模块;权限管理模块、试验模块、控制模块、查询模块、输出模块等。
→可存储1000个试样的数据,可按编号方便的查询。
→数据库采用ACCESS格式,备有多种试验方法、标准,可完成多种材料的试验。
→留有联网接口,可以进行网络数据库通讯和管理。
→数据接口,可连接PC机,同步显示力值、位移、变形,可实现一台电脑操控多台试验机。
→多重保护功能: 油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
STTM系列;500kN/600kN/1000kN钢绞线偏斜拉伸试验机
500kN/600kN/1000kN.Steel strand skew Tensile Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
500kN/600kN/1000kN |
|
2 |
试验力测量范围 |
2%～100%F.S |
|
3 |
试验力准确度 |
<= ±1% |
|
4 |
试验力分辨力 |
1/±200000F.S（全程分辨力不变） |
|
5 |
调整移动速率 |
0.5～50mm/min |
|
6 |
载荷加载速率 |
30MPa/s～60MPa/s |
|
7 |
变形测量范围 |
0.2%～100%F.S |
|
8 |
变形测量分辨力 |
0.01mm |
|
9 |
钢绞线直径尺寸 |
≥12.5～13.0mm;15～16mm;17～18mm;
19～20mm;21～22mm;25～28.6mm/定制 |
|
10 |
钢绞线长度 |
≥2000mm |
|
11 |
钢绞线拉伸夹具 |
≥钢绞线公称直径3倍 |
|
12 |
高刚性高韧性耐磨芯轴 |
￠40mm;￠49mm;￠59mm;特殊规格定制 |
|
13 |
偏斜拉伸角度 |
20°±0.5° |
|
14 |
活塞行程 |
0～200mm |
|
15 |
机器功率 |
≈2.2kW |
|
16 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式,高刚性、高稳定性 |
1台 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控;
中文版/可定制英文版 |
1套 |
|
测力传感器 |
高精度 |
1支 |
|
位移传感器 |
|
1支 |
|
钢绞线偏斜拉伸夹具 |
紧密夹持无滑移,不损伤钢绞线,使用寿命长,快速更换 |
1套 |
|
钢绞线偏斜拉伸刚性芯轴 |
高硬度、高韧性、高耐磨,特殊钢精密制作,无旋转,无移动 |
1套 |
|
检定校准装置 |
特制专用 |
1套 |
|
安全防护网 |
重型可移动式 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
功能扩展:
→500kN伺服控制钢绞线偏斜拉伸试验机Servo Steel strand skew Tensile Testing Machine(CE CUL/CSA);
→600kN伺服控制钢绞线偏斜拉伸试验机Servo Steel strand skew Tensile Testing Machine(CE CUL/CSA);
→1000kN伺服控制钢绞线偏斜拉伸试验机Servo Steel strand skew Tensile Testing Machine(CE CUL/CSA);
产品扩展:
→WDSC系列;300kN/500kN/600kN/1000kN钢绞线应力松弛试验机Steel strand Stress Relaxation Testing Machine(CE CUL/CSA);
→SHT系列;300kN/500kN/600kN/1000kN钢绞线高温应力松弛试验机Steel strand High temperature Stress Relaxation Testing Machine(CE CUL/CSA);
→SCR系列;300kN/500kN/600kN/1000kN钢绞线应力腐蚀松弛试验机Steel strand Stress Corrosion Relaxation Testing Machine(CE CUL/CSA);
|
