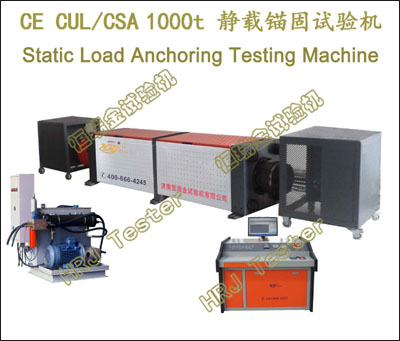

MGW-10000;10000kN微机控制静载锚固试验机Computer Control Static Load Anchoring Testing Machine;
产品功能:
→混凝土结构和构件用预应力钢绞线锚具、夹具和连接器,预应力钢结构钢绞线锚具、夹具和连接器,拉索锚具、夹具和连接器,预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。
→锚具夹具连接器静载锚固性能试验:锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变εapu。
→钢绞线-锚具组装件在静载试验中破断时最大拉力(实测极限拉力Fapu);
→钢绞线-夹具组装件在静载试验中破断时最大拉力(实测极限拉力Fgpu);
→辅助性试验/钢绞线内缩量试验:张拉端钢绞线内缩量＜5mm。
→总应变εapu自动测量装置、钢绞线内缩量自动测量装置,自动采集处理,精准高效。
→钢绞线公称直径(nominal diameter)/平均外径(mean outside diameter)Dn/mm:9.50/9.53;11.10/11.11;12.70;15.20/15.24;17.78/17.80;19.30;20.30;21.80;28.60;
→张拉端锚具stressing anchorage:YM圆锚张拉端锚具、YMB扁锚张拉端锚具、YJM圆形夹片式锚具(单孔和多孔夹片式)、BJM扁形夹片式锚具(单孔和多孔夹片式)、DM张拉高强钢丝墩头锚、YGM张拉精轧螺纹钢筋螺母、GZM锥塞式钢质锥形锚具、RZM热铸锥塞式锥形锚具、LZM冷铸锥塞式锥形镦头锚具。
→固定端锚具/握裹式锚具/挤压锚/P锚fixed anchorage:YMH圆锚固定端压花锚具、YMHB扁锚固定端压花锚具、YMP圆锚固定端挤压式锚具、YMPB扁锚固定端挤压式锚具、DTM支撑式镦头锚具、LMM支撑式螺母镦头锚具、JYM握裹式挤压锚具、YHM握裹式压花锚具。
→公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等。
依据标准:
→JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》Prestressing strand anchorage,grip and coupler for highway bridge;
→GB/T14370-《预应力筋用锚具、夹具和连接器》Anchorage,grip and coupler for prestressing tendons;
→JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》Technical specification for application of anchorage,grip and coupler for prestressing tendons;
→TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》Technical conditions of anchorage grip and coupler for prestressing tendons in railway construction;
→GB/T5224-2014《预应力混凝土用钢绞线》Steel strand for prestressed concrete;
→ISO6934-4:1991《预应力混凝土用钢第四部分:钢绞线》(ISO 6934-4:1991 ,Steel for prestressing of concrete-Part 4:Strand,NEQ);
→JG/T330-建筑工程用索;
重要特点:
→卧式四立柱、高刚性、高稳定性的载荷机架,高强度钢板防护罩。
→载荷机架与测控系统、加载系统分置,安全、方便。
→高强度防撞安全沙箱,联接载荷机架,缓冲吸震、防止冲击移动、安全可靠。
→可移动式重型安全防护网,覆盖液压缸及钢绞线锚具、钢绞线试样,联接防撞沙箱,双重安保。
→静音型油源泵站系统,自带冷却系统保证油温不会升高,适于长期连续工作。
→载荷自动控制、循环控制、应变自动控制及自编程控制等多种控制方式。
→高精度测力器传感器（10000kN）,线性宽,稳定性好,测力精度高。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示,实时保存、查询、调用。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→加荷速率任意设定,恒负荷、恒位移控制。
→数字化调零和标定,操作提示和向导功能。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→模块化、开放式编程、个性化设计,试验条件（试样环境、测试条件）可自编程、自添加。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
多重保护功能:
→软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统溢流保护;试样破断时安全保护/防护网/沙箱;试验结束自动保护。
重要参数:
|
MGW-10000;10000kN(1000t)微机控制静载锚固试验机
(Computer Control Static Load Anchoring Testing Machine) |
|
1 |
最大试验力 |
10000kN(1000t) |
|
2 |
试验力测量范围 |
2%～100%F.S（全程不分档） |
|
3 |
试验力准确度 |
优于示值的±1% |
|
4 |
力控速率控制范围 |
0.05%～2.5%F.S |
|
5 |
速率控制准确度 |
<= ±1% |
|
6 |
位移测量范围 |
0～260mm |
|
7 |
位移准确度 |
<= ±1% |
|
8 |
力、位移保持 |
2%～100%F.S |
|
9 |
保持时间 |
≥24h |
|
10 |
活塞行程 |
0～300mm |
|
11 |
拉伸间距 |
≥3600mm |
|
12 |
检测范围 |
1～37孔锚具,静载性能、内缩量、钢绞线总应变等 |
|
13 |
保护功能 |
超过最大试验力2%～5% F.S自动停机。 |
|
14 |
机架型式 |
卧式、四柱、高刚性、高稳定性 |
|
15 |
设备功率 |
≈10.5kW |
|
16 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
17 |
机架尺寸(LWH) |
≈6100x1100x1200mm |
|
18 |
设备重量 |
≥75000kg |
重要配置:
|
序号 |
名 称 |
内 容 |
数量 |
|
1 |
高刚度载荷机架 |
卧式、四柱、高刚性、高稳定性、重型安全防护网 |
1套 |
|
2 |
10000kN穿心式预紧千斤顶 |
加载、卸载、后退、停止、速度控制 |
1套 |
|
3 |
500kN前卡式千斤顶、油源系统 |
钢绞线预紧,电动油泵加载 |
1套 |
|
4 |
10000kN测力传感器 |
穿心式,0.2％F.S,静载锚固力测试 |
1支 |
|
5 |
位移测量装置 |
高精度高灵敏 |
1套 |
|
|
总应变自动测量装置 |
|
1套 |
|
6 |
伺服操控系统 |
一体化、高集成、自冷却 |
1套 |
|
7 |
液压加载系统 |
独立泵站、分置 |
1套 |
|
8 |
高强度防撞沙箱 |
缓冲吸震型 |
2套 |
|
9 |
重型安全防护网 |
可移动式 |
2套 |
|
10 |
计算机 |
主流*液晶 |
1台 |
|
11 |
随机工具 |
|
1套 |
|
12 |
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
13 |
试验机软件 |
中文版/可定制英文版 |
1套 |
可定制工具锚:YM15系列、YM13系列、圆形锚板、扁形锚垫板;
术语知道:
→锚具/预应力锚具anchorage:预应力混凝土中所用的永久性锚固装置,是在后张法结构或构件中,为保持预应力筋的拉力并将其传递到混凝土内部的锚固工具;
→预应力筋-锚具组装件/钢绞线-锚具组装件:锚具静载锚固性能应同时满足下列两项要求:锚具效率系数ηa≥0.95;总应变εapu≥2.0％;
→夹具的静载锚固性能:由钢绞线-夹具组装件静载试验测定,夹具效率系数ηg≥0.92;
→张拉端锚具stressing anchorage:安装在钢绞线端部,可以对钢绞线张拉后再夹持锚固的锚具。
→固定端锚具fixed anchorage:安装在钢绞线端部/预应力筋端部,通常埋入混凝土中且不用以张拉的锚具。
→YJ夹具/工具锚grip:在张拉千斤顶或设备上夹持钢绞线的临时性锚固装置。
→YMJ连接器couple:用于张拉连接钢绞线的装置。
→内缩draw-in:钢绞线在锚固过程中,由于张拉端锚具各零件之间、锚具与钢绞线之间的相对位移和局部塑性变形所产生的钢绞线回缩现象。
→15系列圆锚张拉端锚具/YM15-(1～37);
→13系列圆锚张拉端锚具/YM13-(1～37);
圆锚张拉端锚具布孔形式(孔数1;3～27;31;37):优先选用1.3.4.5.6.7.9.12.15.19.22.27.31.37孔。
→15系列扁锚张拉端锚具/YMB15-2;YMB15-3;YMB15-4;
→13系列扁锚张拉端锚具/YMB13-2;YMB13-3;YMB13-4;
→15系列固定端压花锚具/YMH15-(3～9;12;15;19;27);扁锚YMHB15-2;YMHB15-3;YMHB15-4.
→13系列固定端压花锚具/YMH13-(3～9;12;15;19;27);扁锚YMHB13-2;YMHB13-3;YMHB13-4.
→15系列圆锚固定端挤压式锚具/YMP15-(1;3～10;12;15;19;22;27);
→13系列圆锚固定端挤压式锚具/YMP13-(1;3～10;12;15;19;22;27);
→15系列扁锚固定端挤压式锚具/YMPB15-2;YMPB15-3;YMPB15-4;
→13系列扁锚固定端挤压式锚具/YMPB13-2;YMPB13-3;YMPB13-4;
连接器规格及系列:
→15系列连接器规格/YMJ15-(3～10;12;14;15;16;19;22;27);
→13系列连接器规格/YMJ13-(3～10;12;14;15;16;19;22;27);
锚具、夹具、连接器规格种类:
→夹片式:圆形夹片式锚具（YJM）（单孔和多孔）、扁形夹片式锚具（BJM）（单孔和多孔）、夹具YJJ、连接器YJL。
→支撑式:支撑式墩头锚具（DTM）、夹具DTJ、连接器DTL;支撑式螺母锚具（LMM）、夹具LMJ、连接器LML;
→锥塞式:锥塞式锚具（钢质锥形GZM）、锥塞式锚具（冷铸锥形LZM）、锥塞式锚具（热铸锥形RZM）。
→握裹式:握裹式挤压锚具（JYM）、夹具JYJ、连接器JYL;握裹式压花锚具（YHM）。 |
