Details:

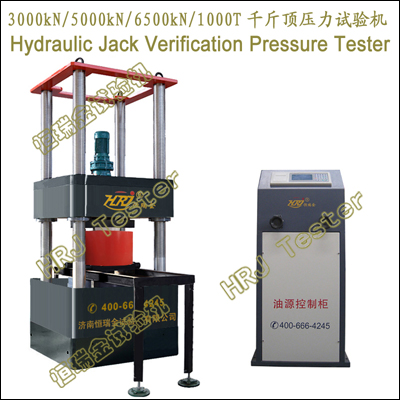

3000kN/5000kN/6500kN/1000T千斤顶压力试验机Hydraulic Jack Verification Pressure Tester
功能特点:
→3000kN/5000kN/6500kN/1000T千斤顶压力试验机,依据JJG621-2012《液压千斤顶检定规程》设计制作,用于电动分离式液压千斤顶、薄型液压千斤顶、穿心式千斤顶、大吨位千斤顶、特殊大行程千斤顶、标准型千斤顶、非标特制型千斤顶等多种规格类型千斤顶的检测。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱结构,加载液压缸下置,大空间、高刚性高稳定性、无振动冲击流线型载荷机架。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→传感器托架采用叠加式凹形结构,环扣型可调锁紧紧操作,快速调整传感器安放空间,方便安放多个不同规格、不同外径尺寸的传感器;有效保护传感器及人身安全,省时省力、安全、高效。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→手动控制、液压加载,液晶显示器,实时显示力值、曲线图形、位移、加荷速率。
→HRJ-Test微电脑测控系统（可定制英文版）,实时控制显示,读数直观,曲线大小自动调整;坐标满度自动调节;操作提示和向导功能。
→数据自动采集、处理、分析,试验结果以直观的文字、图形方式进行显示、保存及打印;汉字显示多层菜单结构;可按编号、日期等方式查询。
→电路板采用光电隔离设计,抗干扰能力强。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:液压系统过载溢流保护;承载力过载保护;过流过压保护;试验结束自动保护等。
重要参数:
|
1 |
千斤顶最大承载力 |
3000kN/5000kN/6500kN/1000T |
|
2 |
承载力示值相对误差 |
<= ±1.0％ |
|
3 |
承载力测量范围 |
2%～100%F.S |
|
4 |
承载力分辨力 |
1/±200000F.S |
|
5 |
加荷速率 |
0～60kN/s |
|
6 |
上下压盘间距 |
0～1000mm/可定制 |
|
7 |
横梁移动速度 |
≥100mm/min |
|
8 |
上下压盘尺寸 |
＞500x400mm/可定制 |
|
9 |
载荷机架尺寸（LWH） |
≈800x700x2500mm |
|
10 |
油源控制柜尺寸（LWH） |
≈700x600x1250mm |
|
11 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
