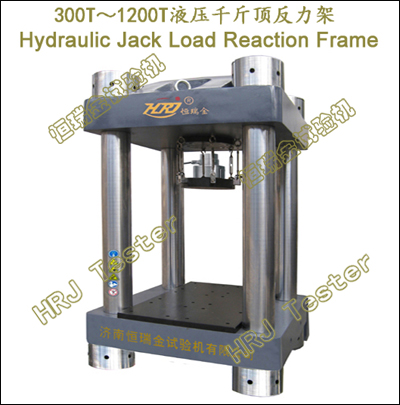

产品系列:FLJ-G千斤顶反力架检定装置（固定空间/组合垫块);
产品规格:300T/500T/650T/1000T/1200T Jack verification System;
产品功能:用于电动分离式液压千斤顶、薄型液压千斤顶、穿心式千斤顶、大吨位千斤顶、特殊大行程千斤顶、标准型千斤顶、非标特制型千斤顶等多种规格类型千斤顶的检测。
依据标准:JJG621-2012《液压千斤顶检定规程》;
重要特点:
1、四立柱结构,高刚性,高稳定性,无振动冲击,流线型载荷机架,稳定性好。
2、上梁、底座:高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
5、环扣型可调吊环,可手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便不同规格、尺寸传感器安放。省时省力、安全、高效。
8、组合式特制承压板,具备互换性。耐用、长久。
9、人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
重要参数:
|
300T/500T/650T/1000T/1200T千斤顶反力架检定装置（固定空间/组合垫块) |
|
1 |
最大承载力 |
3000kN
/300T |
5000kN
/500T |
6500kN
/650T |
10000kN
/1000T |
12000kN
/1200T |
|
2 |
机架有限元分析 |
变形量＜0.3mm |
|
3 |
千斤顶检定空间 |
≈600mm/900mm/1100mm/1400mm/1600mm/组合垫块调整 |
|
4 |
立柱间距（LW） |
500x400mm |
600x500mm |
1000x900mm |
|
5 |
位置示意线 |
Φ300mm/Φ400mm/Φ500mm/Φ600mm/Φ800mm/十字形 |
|
6 |
检定空间调整 |
组合垫块 |
|
7 |
|
Φ300mm;Φ400mm;Φ500mm;Φ600mm;可定制
H=120mm;100mm;75mm;50mm;可定制 |
|
8 |
机器尺寸（LWH） |
≈900x800x1500mm |
≈1000x900x1650mm |
≈1500x1400x2400mm |
|
9 |
机器重量 |
≈2000kg |
≈5300kg |
≈10500kg |
产品扩展:
→300kN500kN600kN1000kN飞机千斤顶检定装置压力试验机;
→1000t1200t1500t1800t2000t快速型千斤顶检定装置;
→5MN10MN12MN18MN20MN千斤顶检定系统;
→500t1000t1200t1500t1800t2000t千斤顶多功能检测系统;
