Details:

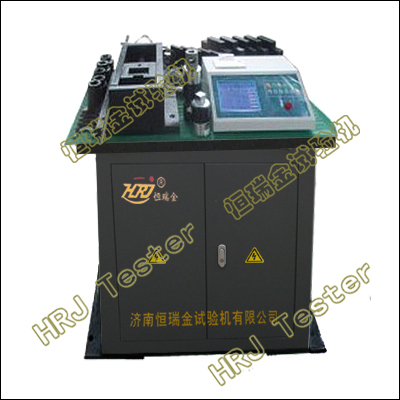

YJZ-500A高强螺栓检测仪/轴力计(High strength bolt axial force testing machine);
产品功能:
→10.9级、8.8级高强度螺栓连接副set of high strength bolt(High strength bolt connection pair)、高强度大六角头螺栓连接副轴向力(axial force)检验、高强度大六角头螺栓连接副施工扭矩(torque)检验、高强度大六角头螺栓连接副扭矩系数(torque coefficient)复验、扭剪型高强度螺栓连接副预拉力复验、扭剪型高强度螺栓副施工扭矩(torque)检验(需扭剪扳手)等性能测试及研究。
→自动计算平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数。
→32组数据进行循环更新、存储、时时读取、打印。
→高强度大六角头螺栓规格:M16,M20,M22,M24,M27,M30。
→扭剪型高强度螺栓规格:M16,M20,M22,M24。
满足标准:
→GB/T1231-钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件Specifications of high strength bolts with large hexagon head, large hexagon nuts, plain washers for steel structures;
→GB/T3632-钢结构用扭剪型高强度螺栓连接副Sets of torshear type high strength bolt hexagon nut and plain washer for steel structures;
→GB50205-钢结构工程施工质量验收规范Code for acceptance of construction quality of steel structures;
重要参数:
|
YJZ-500A高强螺栓检测仪(High strength bolt axial force testing machine) |
|
1 |
最大扭矩 |
2000N.m; |
|
2 |
扭矩测量范围 |
1%-100%F.S |
|
3 |
扭矩分辨力 |
0.1N.m |
|
4 |
扭矩示值相对误差 |
<= ±1.0% |
|
5 |
最大轴向力 |
500kN |
|
6 |
紧固轴力测量范围 |
4%-100%F.S |
|
7 |
紧固轴力分辨力 |
0.1kN |
|
8 |
高强螺栓 |
M16、M20、M22、M24、M27、M30;螺栓长度L=65～280mm |
|
9 |
电源电压 |
～220V±10%,50Hz（须可靠接地） |
|
10 |
机器尺寸(LWH) |
820x700x900mm |
|
11 |
机器重量 |
≈240kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
承载机架 |
机柜型 |
1台 |
|
扭矩传感器 |
2000N.m |
1支 |
|
紧固轴力传感器 |
500kN |
1支 |
|
测控系统 |
HRJ-test液晶微电脑 |
1套 |
|
重力套筒及防转插板 |
27、34、36、41、46、50 |
1套 |
|
螺栓外挡板及内挡板 |
16、20、22、24、27、30 |
1套 |
|
施力接头和施力杆 |
|
1件 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
适用紧固件连接副场所:
钢架结构、柱连接,实腹梁连接,起重机械,工业厂房的重型吊车梁连接,铁路桥梁、公路桥梁、铁路钢轨、高压、超高压设备、风电、核电、船厂、港口、通讯铁塔、工业与民用建筑、塔桅结构、锅炉钢结构、飞机库房、大型会展中心桁架、体育中心桁架、静载结构连接、间接承受动荷载的构件连接、受压杆件的法蓝对接、T型接头、其他连接。
→扭剪型高强度螺栓预拉力复验:紧固预拉力和标准偏差(kN)
|
螺栓直径(mm) |
16 |
20 |
(22) |
24 |
|
紧固预拉力的平均值 |
99～120 |
154～186 |
191～231 |
222～270 |
|
标准偏差 |
10.1 |
15.7 |
19.5 |
22.7 |
→高强度螺栓连接副施工扭矩检验:高强度螺栓连接副施工预拉力标准值(kN)
|
螺栓的性能等级 |
螺栓公称直径(mm) |
|
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
8.8s |
75 |
120 |
150 |
170 |
225 |
275 |
|
10.9s |
110 |
170 |
210 |
250 |
320 |
390 |
→高强度大六角头螺栓连接副扭矩系数复验:高强度大六角头螺栓预拉力值范围(kN)
|
螺栓规格 (mm) |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
预拉力值P |
10.9s |
93～113 |
142～177 |
175～215 |
206～250 |
265～324 |
325～390 |
|
8.8s |
62～78 |
100～120 |
125～150 |
140～170 |
185～225 |
230～275 | |
