Details:

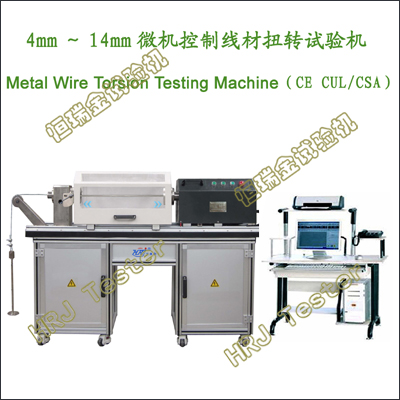

EZW-系列;4mm/5mm/6mm/10mm/12mm/14mm微机控制线材扭转试验机(科研型)(CE CUL/CSA)
NDW-XCW系列;4mm/5mm/6mm/10mm/12mm/14mm微机控制线材扭转试验机(出口型)(CE CUL/CSA)
→4mm/5mm/6mm/10mm/12mm/14mm.Metal Wire Torsion Testing Machine(Computer Control)(CE CUL/CSA);
重要功能:
→线材单向扭转试验Wire-Simple torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材断裂)。
→线材双向扭转试验Wire-Reverse torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材断裂)。
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测线材断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测线材裂层(沿线材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→用于公称直径1.0mm～14.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。
→用于公称直径1.0mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。
依据标准:
→ISO7800:2012(E) Metallic materials-Wire-Simple torsion test MOD;
→ISO9649:Metallic materials-Wire-Reverse torsion test MOD;
→ISO4101:Drawn steel wire for elevator ropes-Specifications MOD;
→GB/T239.1-2012金属材料 线材第1部分:单向扭转试验方法Metallic materials-Wire-Part1:Simple torsion test;
→GB/T239.2-2012金属材料 线材第2部分:双向扭转试验方法Metallic materials-Wire-Part2:Reverse torsion test;
→GB/T5223-2014预应力混凝土用钢丝Steel wire for prestressing of concrete;
→GB/T5224-2014预应力混凝土用钢绞线Steel strand for prestressed concrete;
→GB/T21839-预应力混凝土用钢材试验方法Steel for prestressed concrete-Test methods;
→GB/T4909.4-裸电线试验方法 第4部分:扭转试验Test methods for bare wires-Part4:Torsion test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors;
→GB/T20509-电力机车接触材料用铜及铜合金线坯Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes;
→YB/T5197-航空用钢丝绳Steel wire ropes for aeronautical use;
→TB/T2809-2017电气化铁道用铜及铜合金接触线Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-2017电气化铁道用铜及铜合金绞线Stranded Copper and Copper-Alloy Conductors for Electric Railway;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架;可拆装式滚轮移动装置、刹车定位、轻巧方便。
→高速率、低振动、免维护、静音型电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→高精度拉紧力加力砝码。
→数字式锁定开关,自动控制,扭断锁存,运行安全。
→电子自动计数,自动保存、实时查询。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→拉紧力加载机构,轻便快捷、安全自锁。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
→透明安全防护罩、高强度、耐冲击,实时观察。
重要参数:
|
EZW-系列;4mm/5mm/6mm/10mm/12mm/14mm微机控制线材扭转试验机(CE CUL/CSA)
4mm～14mm.Metal Wire Torsion Testing Machine(Computer Control)(CE CUL/CSA) |
|
|
中国型号规格 |
EZW-4/5/6 |
EZW-10 |
EZW-12/14 |
|
出口型号规格 |
NDW-XCW4/5/6 |
NDW-XCW10 |
NDW-XCW12/14 |
|
1 |
检测线材直径 |
1.0～4.0/5.0/6.0mm |
5.0～10.0mm |
10.0～12.0/14.0mm |
|
2 |
可调扭转速度 |
0.5～2r/s |
0.25～1r/s |
0.1r/s |
|
3 |
＜公称抗拉强度相应力值的2%拉紧力（N） |
2N～150N/200N |
50N～300N |
无 |
|
4 |
两夹头间可调距离 |
0～500mm |
0～350mm |
|
5 |
两夹头同轴度 |
＜Ф0.1mm/1000mm |
|
6 |
滑动卡具平直度 |
＜0.2mm/1000mm |
|
7 |
计数分辨值 |
360°/r |
|
8 |
夹持钳口硬度 |
HRC55～65 |
|
9 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
10 |
载荷机架尺寸（LWH） |
≈1900x560x1150mm |
|
11 |
机器重量 |
≈500kg |
|
线材直径 <= 3.0mm,选择EZ-1A/3A;NDW-XC1/XC3;1mm/3mm高速线材扭转试验机 |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式、高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
线材扭转试验附具 |
|
1套 |
|
拉紧力砝码 |
精度 <= ±1% |
1套 |
|
安全防护罩 |
透明、实时观察、高强度、耐冲击 |
1套 |
|
计算机 |
主流品牌 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
线材扭转试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→1mm/3mm高速线材扭转试验机(科研型)High Speed Wire Torsion Testing Machine;
→EZ-Y系列;16mm/18mm/20mm/30mm大直径线材棒材扭转试验机(自动夹持)Automatic Clamping Steel bar Torsion Testing Machine;
→NJR系列;1mm/3mm/4mm/5mm/6mm/10mm线材扭转卷绕试验机Metal Wire Torsion Wrapping Testing Machine;
→NJR-C系列;1mm/3mm/4mm/5mm/6mm/10mm微机控制金属线材扭转卷绕试验机Metal Wire Torsion Wrapping Testing Machine(Computer Control);
→EJJ-系列;1mm/3mm/4mm/5mm/6mm/10mm金属线材扭转试验机(经济型) Metal Wire Torsion Testing Machine(Digital);
→CCBT系列;5.0mm～11.0mm纤维复合材料芯棒扭转试验机Fiber Composite Core Bar Torsion Tester;
→CCWT系列;5.0mm～11.0mm纤维复合材料芯棒卷绕试验机Fiber Composite Core Bar Winding Tester;
|
