Details:

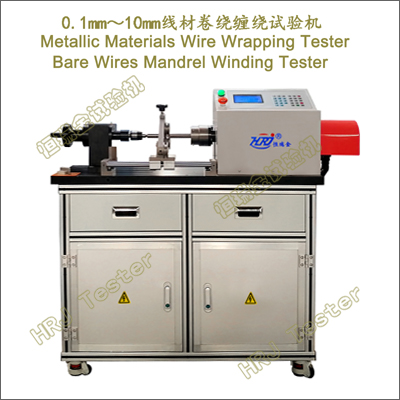

JR-系列;1mm/3mm/5mm/6mm/10mm线材卷绕(缠绕)试验机(CE);
→1mm/3mm/5mm/6mm/10mm.Metal Wire winding Testing Machine(Digital)(LCD Model);
→1mm/3mm/5mm/6mm/10mm.Wire Wrapping Testing Machine(Digital)(LCD Model);
重要功能:
→用于公称直径0.1mm～10.0mm钢丝及镀锌钢线、铜及铜合金接触线、铝线及其合金钢线、接触线（电车线）、异型截面导体线材、金属材料、复合材料等卷绕退绕试验检测。
→用于公称直径0.1mm～10.0mm等镀锌层附着性试验、拆股钢丝镀层附着性试验、拆股钢丝韧性缠绕试验、钢丝缠绕卷绕弯曲性能检验。
→线材围绕规定直径的试棒(芯轴)卷绕规定圈数,以观察线材的表面缺陷(裂纹、起皮和开裂)。
→线材缠绕试验Wire-Wrapping test(线材试样在规定直径的芯棒上紧密缠绕规定螺旋圈数,包括特殊程序的缠绕、解圈、再缠绕);
→卷绕试验Mandrel winding test;
依据标准:
→ISO7802:2013(E)金属材料 线材缠绕试验方法（英文版）Metallic materials-Wire-Wrapping test;
→GB/T4909.7-《裸电线试验方法 第7部分:卷绕试验》Test methods for bare wires-Part7:Mandrel winding test;
→GB/T2976-《金属材料 线材 缠绕试验方法》Metallic materials-Wire-Wrapping test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors/IEC60888:2006;MOD;
→GB/T17048-架空绞线用硬铝线Hard-drawn aluminium wire for overhead line conductors/IEC60889;
→GB/T20509-电力机车接触材料用铜及铜合金线坯Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→GB 26722-2011索道用钢丝绳;
→GB/T25833-2010公路护栏用镀锌钢丝绳;
→GB/T4240- 不锈钢丝;
→YB/T4251-2011电梯门机用钢丝绳;
→YB/T4470-2015不锈钢丝绳用钢丝（适用于不锈钢丝绳）;
→YB/T5295-2010密封钢丝绳;
→YB/T5343-2015 制绳用圆钢丝;
→YB/T5197-《航空用钢丝绳》Steel wire ropes for aeronautical use;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes;
→ISO4101电梯钢丝绳用冷拉钢丝-技术条件Drawn steel wire for elevator ropes-Specifications MOD;
→SY/T5170-2013石油天然气工业用钢丝绳;
→TB/T2809-《电气化铁道用铜及铜合金接触线》Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-《电气化铁道用铜及铜合金绞线》Stranded Copper and Copper-Alloy Conductors for Electric Railway;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、卧式载荷机架,液晶微电脑控制器,点阵式。
→由加载系统、驱动系统、测控系统、数据采集、处理、控制、显示系统等组成。
→高精度拉紧力加力砝码。
→HRJ-Test微电脑系统,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文界面)。
→数字式锁定开关,自动控制,运行安全。
→自随式卷绕附具,自紧、自跟随、自调角度,保证线材卷绕紧密、无间隙。
→全数字数据采集处理系统,操作提示功能。
→电子自动计数,自动保存、实时查询。
→透明安全防护罩、实时观察。
重要参数:
|
JR-系列;1mm/3mm/5mm/6mm/10mm线材卷绕(缠绕)试验机(Digital)(LCD Model)(CE);
Metal Wire Winding Testing Machine; Wire Wrapping Testing Machine; |
|
|
型号规格 |
JR-1 |
JR-3 |
JR-5/6 |
JR-10 |
|
1 |
检测线材直径（mm） |
0.1～1.0 |
1.0～3.0 |
1.0～5.0/6.0 |
5.0～10.0 |
|
2 |
卷绕(缠绕)速度 |
60r/min;30r/min;15r/min;10r/min; |
|
3 |
卷绕(缠绕)加力砝码 |
＜公称抗拉强度相应力值的5%拉紧力（N） |
|
4 |
卷绕(缠绕)芯轴 |
定制 |
|
5 |
卷绕(缠绕)线材长度 |
依据标准 |
|
6 |
计数分辨值 |
360°/r |
|
7 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式、高刚性、高稳定性 |
1台 |
|
驱动系统 |
交流调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test微电脑,多功能、易操控 |
1套 |
|
卷绕(缠绕)附具 |
自随式 |
1套 |
|
卷绕(缠绕)芯轴 |
定制 |
1套 |
|
安全防护罩 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
拉紧力砝码 |
定制 |
产品扩展:
→1mm/2mm/3mm高速线材扭转试验机(科研型)High Speed Wire Torsion Testing Machine;
→4mm/5mm/6mm/10mm金属线材扭转试验机(科研型)Metal wire torsion testing machine;
→1mm/3mm/4mm/5mm/6mm/10mm金属线材扭转试验机(经济型) Metal Wire Torsion Testing Machine;
→10mm/12mm/14mm金属线材扭转试验机(科研型)Metal wire torsion testing machine;
→16mm/18mm/20mm/30mm自动夹持线材棒材扭转试验机 Steel bar Torsion Testing Machine(Automatic clamping);
→1mm/3mm/5mm/10mm/12mm/14mm16mm/18mm/20mm/30mm微机控制线材扭转试验机(科研型)Metal Wire Torsion Testing Machine(Computer Control); →1mm/3mm/4mm/5mm/6mm/10mm微机控制线材扭转卷绕试验机Metal Wire Torsion & Wire Wrapping Testing Machine(Computer Control); |
