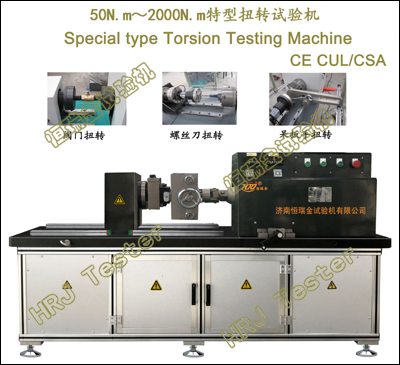

NDW-T系列;特型扭转试验机(五金工具、阀门管件、板材、螺母板、机器人手臂杆件)(CE CUL/CSA);
50N.m/100N.m/200N.m/500N.m/1000N.m/2000N.m Special type Torsion Testing Machine(CE CUL/CSA);
→10N.m～2000N.m五金工具扭转疲劳试验机Hardware Tool Torsion Fatigue Testing Machine;
→10N.m～2000N.m旋具扭转试验机Screwdrivers Torsion Testing Machine;
→100N.m～2000N.m套筒扳手扭转试验机Socket Wrenches Torsion Testing Machine;
→100N.m～2000N.m阀门扭转疲劳试验机Valve Torsion Fatigue Testing Machine;
→10N.m～2000N.m管件扭转疲劳试验机Pipe Fittings Torsion Fatigue Testing Machine;
→50N.m～2000N.m铜板材扭转试验机Copper plate Torsion Testing Machine;
→100N.m～2000N.m螺纹板螺母板扭转试验机Plate nut Torsion Testing Machine;
→50N.m～2000N.m机器人手臂杆件扭转疲劳试验机Robot arm Torsion Fatigue Testing Machine;
重要功能:
→金属及非金属材料部件、复合材料及生物材料部件在室温条件下的扭转力学性能测试及研究。
→金属及非金属材料、复合材料及生物材料在室温条件下的扭转疲劳寿命性能测试及研究。
→五金工具、阀门管件、旋具工具、金属与金属粘结层、金属与非金属粘结层、复合材料及粘结层、生物材料及粘结层等零件部件、构件、组合件扭转性能测试及研究。
→纤维、弹性体、软质材料、板材、带材、箔材、扁材、棒材、管型材、薄片、方形、圆柱形、矩形及异型试件在室温条件下的扭转力学性能测试及研究。
→扭矩连续加载、扭矩逐级加载、扭矩、最大扭矩、抗扭强度、屈服强度、上屈服强度、下屈服强度、扭转角、角刚度、规定非比例扭转强度、最大非比例剪切应变、剪切模量等力学性能指标的测试及研究。
→功能扩展:可定制分辨力0.0001°扭角计;环境测试系统。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式、高刚性、高稳定性载荷承载机架,机架尺寸可定制。
→扭矩载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩载荷的测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强
→拥有多种完善的试验夹具,快速更换;可选环境系统和扭角计。
→宽泛的测试速度,0°～720°/min内任意选择。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
→自动求取切变模量G、规定非比例扭转应力τp、上屈服强度τeH、下屈服强度τeL、抗扭强度τm等。
→扭矩和扭转角自动跟踪测量,实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程的自动控制,扭矩、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等）,坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
NDW-T系列;特型扭转试验机(五金工具、阀门管件、板材、螺母板、机器人手臂杆件)
50N.m/100N.m/200N.m/500N.m/1000N.m/2000N.m Special type Torsion Testing Machine(CE CUL/CSA) |
|
1 |
最大扭矩 |
±50N.m～±200N.m |
±500N.m～±1000N.m |
±2000N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩分辨力 |
1/±300000 F.S（全程分辨力不变） |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01° |
|
7 |
扭转速度 |
0°～720°/min |
|
8 |
扭转速度相对误差 |
设定值的±1%以内 |
|
9 |
夹头间移动距离 |
0～300mm |
0～600mm |
0～650mm |
|
10 |
中心线同轴度误差 |
1000mm 内 <= Φ1.0mm |
|
11 |
试验机主轴中心高度 |
170mm |
170mm |
230mm |
|
12 |
机器功率 |
0.4kW |
0.75kW |
1.5kW |
|
13 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
14 |
机器尺寸(LWH) |
≈900x320x1100mm |
≈1630x600x1100mm |
≈1800x660x950mm |
|
15 |
机器重量 |
≈400kg |
≈700kg |
≈900kg |
|
16 |
扭转试验附具选择 |
插式Φ8～20mm;插式Φ8～32mm;卡式;特制专用定制型 |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式,高刚性、高稳定性 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
扭矩传感器 |
|
1支 |
|
扭转试验夹具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
扭转试验软件 |
中文版/可定制英文版 |
1套 |
