Details:

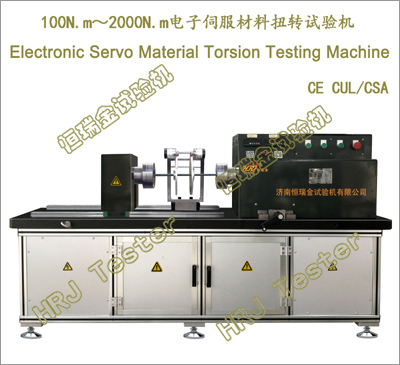

100N.m～2000N.m电子伺服材料扭转试验机(CE CUL/CSA)
Electronic Servo Material Torsion Testing Machine
重要功能:
→100N.m～2000N.m电子伺服材料扭转试验机用于各种材料室温扭转性能测试及研究。
→金属及非金属材料、复合材料及生物材料室温扭转性能,低周循环加载性能,疲劳寿命性能测试及研究。
→圆柱形试件、管型试件、纤维弹性体试件、软质材料、板带材、箔材、扁材、棒材、管型材、薄片、方形、矩形及异型试件室温扭转性能测试及研究。
→扭矩连续加载、扭矩逐级加载、扭矩、最大扭矩、抗扭强度、屈服强度、上屈服强度、下屈服强度、扭转角、角刚度、规定非比例扭转强度、真实抗扭强度、最大非比例剪切应变、剪切模量等扭转性能测试及研究。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式、高刚性、高稳定性、无振动冲击流线型荷载机架,1.2～1.5倍试验刚度。
→高精度对称性扭矩传感器,线性宽,稳定性好,保证扭矩荷载测试精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;即停即行功能;操作灵活、随意切换。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种完善的试验夹具,快速更换;可选环境系统和应变式扭转计。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test材料扭转测控软件/可定制英文版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA);
→扭矩荷载自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→自动求取最大扭矩Tm、切变模量G、规定非比例扭转强度τp、上屈服强度τeH、下屈服强度τeL、抗扭强度τm等;扭矩和扭转角自动跟踪测量,实时显示试验曲线、扭矩值、扭转角、扭转速度。
→试验过程的自动控制,扭矩、应力、变形、扭转角度全闭环控制、显示,全键盘输入操作和控制模式智能设置系统;控制方式无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较遍历,曲线可自由放大和缩小。
→多曲线同时显示(扭矩-时间曲线、扭矩-扭角曲线、角度-时间曲线等）,坐标自设,满度自调节。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能;网络数据库管理;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
100N.m～2000N.m电子伺服材料扭转试验机Electronic Servo Material Torsion Testing Machine |
|
1 |
最大扭矩荷载 |
±100N.m/200N.m |
±300N.m/500N.m/1000N.m |
±2000N.m |
|
2 |
扭矩测量范围 |
2%～100%F.S |
|
3 |
扭矩荷载分辨力 |
1/±200000F.S |
1/±300000F.S |
|
4 |
扭矩示值相对误差 |
<= ±1%; <= ±0.5% |
|
5 |
扭转角测量范围 |
0°～∞ |
|
6 |
扭转角分辨力 |
0.01°;可定制0.0001° |
|
7 |
扭转速度 |
0°～1080°/min;（可定制） |
|
8 |
扭转速度相对误差 |
设定值的±1%以内 |
|
9 |
两夹头同轴度 |
<= ￠0.2mm |
|
10 |
夹头间移动距离 |
0～300mm |
0～600mm |
0～700mm |
|
11 |
材料试件旋转半径 |
＞170mm |
＞170mm |
＞230mm |
|
12 |
机器功率 |
≈0.4kW |
≈0.75kW |
≈1.5kW |
|
13 |
荷载机架尺寸(LWH) |
≈900x320x1100mm |
≈1750x600x1100mm |
≈1800x660x1100mm |
|
14 |
机器重量 |
≈400kg |
≈700kg |
≈900kg |
|
15 |
扭转试验附具 |
卡式 |
插式Φ8～20mm |
插式Φ8～32mm |
|
16 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
17 |
HRJ特制材料扭转试验夹具;高精度对称性扭矩传感器;计量检定杠杆及砝码托盘;HRJ-Test中文版材料扭转测试软件（可定制英文版）;HRJ技术文件;主流品牌计算机; |
引用标准、文献文件:
→GB/T10128-金属材料室温扭转试验方法;
→GB/T12443-2017金属材料扭矩控制疲劳试验方法;
→GB/T32967.1-2016金属材料高应变速率扭转试验第1部分:室温试验方法;
→JJG1136-2017扭转疲劳试验机检定规程;
→JB/T9370-2015扭转试验机技术规范;JG269-扭转试验机检定规程;
→CCS旋转式计算机操控系统Computer Control System;TSS触屏操控系统Touch Screen System;
→0.5N.m～100N.m材料扭矩试验机;2000N.m500kN高强螺栓自动测试仪;3000N.m～50000N.m高强螺栓连接副扭矩试验机;2kN.m～40kN.m预载荷螺栓连接副试验系统;5000N.m～80000N.m汽车传动轴半轴扭转试验机;
→10N.m～2000N.m旋具扭转试验机;五金工具扭转疲劳试验机;HRJ Tester;套筒扳手扭转试验机;阀门扭转疲劳试验机;管件扭转疲劳试验机;碳纤维管扭转试验机;铜板材扭转试验机;螺纹板螺母板扭转试验机;杆件扭转疲劳试验机;软质弹性材料扭转试验机;500N.m锚杆杆体扭转试验机;
→500N.m1500N.m切断阀弯扭试验机;HRJ Tester;50N.m～30kN.m万向节扭转疲劳试验系统;±500N.m200kN锚杆扭矩锚固力试验机;0.5N.m～200N.m接骨螺钉扭矩试验机;0.5N.m～50kN.m高低温扭转试验机;
