Details:

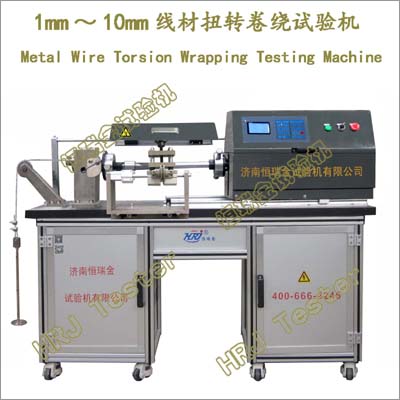

NJR-系列;1mm/3mm/4mm/5mm/6mm/10mm线材扭转卷绕试验机(CE CUL/CSA)
NDW-JR系列;1mm/3mm/4mm/5mm/6mm/10mm线材扭转卷绕试验机(出口型)(CE CUL/CSA)
→1mm/3mm/4mm/5mm/6mm/10mm.Metal Wire Torsion Wrapping Testing Machine;
→1mm/3mm/4mm/5mm/6mm/10mm.LCD Metal Wire Torsion Tester(Digital);
→1mm/3mm/4mm/5mm/6mm/10mm.LCD Wire Wrapping Tester(Digital);
重要功能:
→线材单向扭转试验Wire-Simple torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材断裂)。
→线材双向扭转试验Wire-Reverse torsion test(线材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材断裂)。
→线材缠绕试验Wire-Wrapping test(线材试样在规定直径的芯棒上紧密缠绕规定螺旋圈数,包括特殊程序的缠绕、解圈、再缠绕)。
→线材卷绕试验Mandrel winding test。
→金属材料线材、双金属线、复合材料、裸电线等圆截面及异型截面导体(接触线等)单向扭转试验、双向扭转试验、卷绕缠绕试验测试及研究。
→检测线材在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测线材断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测线材裂层(沿线材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、复合材料等单向扭转试验检测。
→用于公称直径0.1mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等双向扭转试验检测。
→适用公称直径或厚度0.1mm～10.0mm金属线材、铜、铝及其合金、异型截面导体(接触线等)、复合材料等缠绕性能试验检测、卷绕性能试验检测。
→线材围绕规定直径的试棒(芯轴)卷绕规定圈数,以观察线材的表面缺陷。
→重复卷绕试验或一次性卷绕试验;镀锌层附着性试验。
依据标准:
→ISO7800:2012(E);ISO7802:2013(E);ISO 9649;ISO 4101;
→GB/T239.1-2012金属材料 线材第1部分:单向扭转试验方法;
→GB/T239.2-2012金属材料 线材第2部分:双向扭转试验方法;
→GB/T5223-2014预应力混凝土用钢丝;
→GB/T5224-2014预应力混凝土用钢绞线;
→GB/T21839-预应力混凝土用钢材试验方法;
→GB/T2976-金属材料 线材 缠绕试验方法;
→GB/T4909.4-裸电线试验方法 第4部分:扭转试验;
→GB/T4909.7-裸电线试验方法 第7部分:卷绕试验;
→GB/T11181-2016子午线轮胎用钢帘线;
→GB/T14450-2016胎圈用钢丝;
→GB/T3952-2016电工用铜线坯;
→GB/T3428-2012架空绞线用镀锌钢线;
→GB/T17048-2017架空绞线用硬铝线;
→GB/T20509-电力机车接触材料用铜及铜合金线坯;
→YB/T5198-2015电梯钢丝绳用钢丝;
→YB/T5197-航空用钢丝绳;
→TB/T2809-2017电气化铁道用铜及铜合金接触线;
→TB/T3111-2017电气化铁道用铜及铜合金绞线;
重要特点:
→线材扭转试验、线材卷绕试验,扭转卷绕双位一体试验机。
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架;可拆装式滚轮移动装置、刹车定位、轻巧方便。
→高速率、低振动、免维护、静音型电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→高精度拉紧力加力砝码。
→HRJ-Test微电脑测控系统,全数字数据采集处理,自动计算,并显示相应的试验结果。
→HRJ-Test液晶控制器,点阵式,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文版)。
→多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→数字式锁定开关,自动控制,扭断锁存,运行安全。
→电子自动计数,自动保存、实时查询。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→自随式卷绕附具,自紧、自跟随、自调角度,保证线材卷绕紧密、无间隙。
→拉紧力加载机构,轻便快捷、安全自锁。
→透明安全防护罩、高强度、耐冲击,实时观察。
→操作提示和向导功能。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
NJR系列;1mm/3mm/5mm/6mm/10mm线材扭转卷绕试验机(CE CUL/CSA)
1mm/3mm/5mm/6mm/10mm.Metal Wire Torsion Winding Testing Machine(LCD) |
|
|
中国型号规格 |
NJR-1 |
NJR-3 |
NJR-4/5/6 |
NJR-10 |
|
出口型号规格 |
NDW-JR1 |
NDW-JR3 |
NDW-JR4/5/6 |
NDW-JR10 |
|
1 |
检测线材直径（mm） |
0.1～1.0 |
1.0～3.0 |
1.0～4.0/5.0/6.0 |
3.0～10.0 |
|
2 |
可调扭转速度 |
1～5r/s |
0.5～2r/s |
0.5～2r/s |
0.25～1r/s |
|
3 |
缠绕卷绕速度 |
60r/min;30r/min;15r/min;10r/min; |
|
4 |
扭转拉紧力砝码 |
＜公称抗拉强度相应力值的2%拉紧力（N） |
|
5 |
卷绕拉紧加力砝码 |
＜公称抗拉强度相应力值的5%拉紧力（N） |
|
6 |
两夹头间可调距离 |
0～300mm |
0～500mm |
|
7 |
扭转试验两夹头同轴度 |
＜Ф0.1mm/1000mm |
|
8 |
滑动卡具平直度 |
＜0.2mm/1000mm |
|
9 |
计数分辨值 |
360°/r |
|
10 |
夹持钳口硬度 |
HRC55～65 |
|
11 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
12 |
载荷机架尺寸（LWH） |
≈1250x560x1150mm |
≈1900x560x1150mm |
|
13 |
机器重量 |
≈400kg |
≈600kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
卧式、高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版 |
1套 |
|
线材扭转试验附具 |
|
1套 |
|
线材缠绕卷绕附具 |
自随式,自紧、自跟随、自调角度 |
1套 |
|
拉紧力砝码 |
精度 <= ±1% |
1套 |
|
安全防护罩 |
透明、实时观察、高强度、耐冲击 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
可定制卷绕试验芯轴:1D;2D;3D;4D; |
产品扩展:
→NJR-C系列;1mm/3mm/4mm/5mm/6mm/10mm微机控制金属线材扭转卷绕试验机;
→EZW-系列;3mm/4mm/5mm/10mm/12mm/14mm微机控制线材扭转试验机;
→EZ-Y系列;16mm/18mm/20mm/30mm大直径线材棒材扭转试验机(自动夹持);
→1mm/3mm高速线材扭转试验机(科研型);
→EJJ-系列;1mm/3mm/4mm/5mm/6mm/10mm金属线材扭转试验机(经济型);
→CCBT系列;5.0mm～11.0mm纤维复合材料芯棒扭转试验机;
→CCWT系列;5.0mm～11.0mm纤维复合材料芯棒卷绕试验机;
