Details:

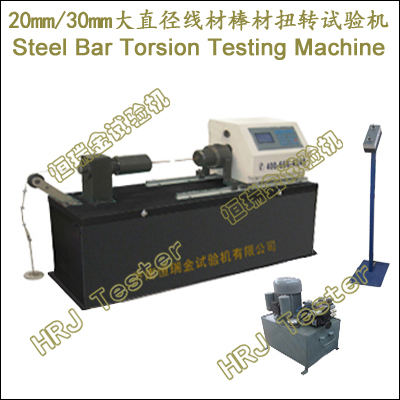

EZ-Y系列;20mm/30mm大直径线材棒材扭转试验机(自动夹持)(CE CUL/CSA)
20mm/30mm.Steel bar Torsion Testing Machine(Automatic Clamping)(CE CUL/CSA)
20mm/30mm.Metallic materials Torsion Testing Machine(Automatic Clamping)(CE CUL/CSA)
重要功能:
→用于公称直径或厚度5.5mm～20.0mm大直径金属线材棒材、大直径复合材料单向扭转试验测试及研究。
→用于公称直径或厚度5.5mm～30.0mm大直径金属线材棒材、大直径复合材料双向扭转试验测试及研究。
→金属线材棒材、复合材料等圆截面及异型截面材料单向扭转试验、双向扭转试验测试及研究。
→检测金属线材棒材、复合材料在单向扭转、双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
→观测材料断口形状及缺陷(平的、阶梯行的、斜的、扇形的、带裂缝的、带缩孔的等)。
→观测材料裂层(沿线材棒材扭转条纹出现破坏金属连续性的裂缝或飞刺等)。
→线材棒材单向扭转试验Wire-Simple torsion test(线材棒材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数或线材棒材断裂);
→线材棒材双向扭转试验Wire-Reverse torsion test(线材棒材绕自身轴线向一个方向均匀旋转360°作为一次扭转,扭转至规定次数后,向相反方向旋转相同次数或线材棒材断裂);
依据标准:
→ISO7800:2012(E) Metallic materials-Wire-Simple torsion test MOD;
→ISO9649:Metallic materials-Wire-Reverse torsion test MOD;
→ISO4101:Drawn steel wire for elevator ropes-Specifications MOD;
→ISO7802:2013(E)Metallic materials-Wire-Wrapping test;
→Astm80 Standard Link Chain;Nacm90 Standard Link Chain;Nacm96 Standard Link Chain;
→Korean Standard Link Chain;Norwegian Standard Link Chain;RR-C-271D;
→DIN763;DIN764;DIN766;DIN5685;EN1047;API Spec 5D;API Spec 7K;API Spec 8C;
→ASTM;IS0 1704;
→GB/T239.1-2012金属材料 线材第1部分:单向扭转试验方法Metallic materials-Wire-Part1:Simple torsion test;
→GB/T239.2-2012金属材料 线材第2部分:双向扭转试验方法Metallic materials-Wire-Part2:Reverse torsion test;
→GB/T4909.4-裸电线试验方法 第4部分:扭转试验Test methods for bare wires-Part4:Torsion test;
→GB/T11181-2016子午线轮胎用钢帘线Steel cord for radial tyre;
→GB/T14450-2016胎圈用钢丝Bead wire;
→GB/T3952-2016电工用铜线坯 Copper drawing stock for electrical purpose;
→GB/T3428-2012架空绞线用镀锌钢线Zinc-coated steel wire for stranded conductors;
→GB/T17048-架空绞线用硬铝线Hard-drawn aluminium wire for overhead line conductors;
→GB/T20509-电力机车接触材料用铜及铜合金线坯Copper and copper alloys drawing stock for the contacting materials of electric locomotives;
→GB 26722-2011索道用钢丝绳;
→GB/T25833-2010公路护栏用镀锌钢丝绳;
→YB/T5198-2015电梯钢丝绳用钢丝Steel wires for elevator ropes;
→YB/T4251-2011电梯门机用钢丝绳;
→YB/T4470-2015不锈钢丝绳用钢丝（适用于不锈钢丝绳）;
→YB/T5295-2010密封钢丝绳;
→YB/T5343-2015 制绳用圆钢丝;
→TB/T2809-电气化铁道用铜及铜合金接触线Copper and Copper-Alloy Contact Wires for Electric Railway;
→TB/T3111-电气化铁道用铜及铜合金绞线Stranded Copper and Copper-Alloy Conductors for Electric Railway;
→SY/T5170-2013石油天然气工业用钢丝绳;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→由加载系统、驱动系统、液压夹持系统、测控系统、数据采集、处理、控制、显示系统等组成。
→大跨度、高刚性、高稳定性、卧式载荷机架,流线型设计,刚度大、强度高。
→液压夹具器自动夹持试件。
→高精度拉紧力加力砝码。
→HRJ-Test微电脑控制系统,多功能、易操控,中文界面,直观易读,多按键操作(可定制英文界面)。
→滑动卡具,调整空间,轻松、快捷、摩擦阻力小。
→数字式锁定开关,自动控制,扭断锁存,运行安全。
→全数字数据采集处理系统,操作提示功能。
→电子自动计数,自动保存、实时查询。
→高强度透亮安全防护罩、实时观察。
重要参数:
|
EZ-Y系列;20mm/30mm大直径线材棒材扭转试验机(自动夹持)(CE CUL/CSA)
20mm/30mm.Steel bar Torsion Testing Machine(Automatic Clamping)(CE CUL/CSA)
20mm/30mm.Metallic materials Torsion Testing Machine(Automatic Clamping)(CE CUL/CSA) |
|
1 |
检测线材直径或厚度 |
5.5mm～20.0mm |
5.5mm～30.0mm |
|
2 |
可调扭转速度 |
0.02r/s～0.25r/s |
|
3 |
两夹头间最大距离 |
600mm |
|
4 |
两夹头同轴度 |
＜Ф0.1mm/1000mm |
|
5 |
滑动卡具平直度 |
＜0.2mm/1000mm |
|
6 |
计数分辨值 |
360°/r |
|
7 |
试件夹持 |
液压夹具器自动夹持 |
|
8 |
夹持钳口硬度 |
HRC55～65 |
|
9 |
加力砝码 |
＜公称抗拉强度相应力值的2%拉紧力（N） |
|
10 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
11 |
机器功率 |
≈3.0kW |
|
12 |
载荷机架尺寸（LWH） |
≈2700x800x1150mm |
|
13 |
机器重量 |
≈1000kg |
|
直径或厚度＜5.5mm,选择EZ-5mm/6mm线材扭转试验机Metal Wire Torsion Testing Machine |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、卧式流线型 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑控制系统,多功能、易操控,中文界面,直观易读,多按键操作/可定制英文版 |
1套 |
|
液压夹持系统 |
|
1套 |
|
移动式操控器 |
|
1套 |
|
扭转试验附具 |
液压自动夹持 |
1套 |
|
拉紧加力砝码 |
精度 <= ±1% |
1套 |
|
安全防护罩 |
高强度透亮 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
产品扩展:
→20mm/30mm微机控制大直径线材棒材扭转试验机(自动夹持)(CE CUL/CSA);
→20mm/30mm.Computer control Steel bar Torsion Testing Machine(Automatic Clamping);
→20mm/30mm.Computer control Metallic materials Torsion Testing Machine(Automatic Clamping);
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统(Touch Screen System); |
