Details:

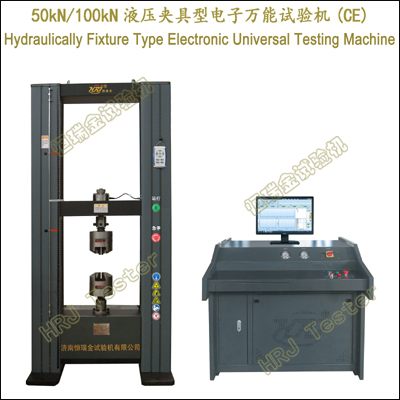

50kN/100kN液压夹具型电子万能试验机(CE)
50kN/100kN Hydraulically Fixture Type Electronic Universal Testing Machine(CE)
→50kN/100kN.Hydraulically Operated Fixture Testing Machine(CE);
→50kN/100kN.Hydraulically Clamping Testing Machine(CE);
→Electronic Universal Testing Machine with Hydraulic Fixture(CE);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
依据标准:
→GB/T228.1-金属材料拉伸试验 第1部分:室温试验方法Metallic materials-Tensile testing-Part1:Method of test at room temperature;
→ASTM E 8M-08.Standard Test Methods for Tension Testing of Metallic Materials [Metric];
→BS EN10002-1金属材料 拉伸试验 第一部分:室温下的测试方法;
→GB/T3362-2017碳纤维复丝拉伸性能试验方法Test methods for tensile properties of carbon fiber multifilament.
→GB/T31290-2014碳纤维单丝拉伸性能的测定Carbon fiber-Determination of the tensile properties of single-filament specimens;
→GB/T3354-2014定向纤维增强聚合物基复合材料拉伸性能试验方法Test method of tensile properties of orientation fiber reinforced polymer matrix composite materials;
→GB/T1447-纤维增强塑料拉伸性能试验方法Fiber-reinforced plastics composites-Determination of tensile properties;
→GB/T5349-纤维增强热固性塑料管轴向拉伸性能试验方法Test method for longitudinal tensile properties of fiber-reinforced thermosetting plastic pipe;
→GB/T5754.1-2015钢丝绳芯输送带纵向拉伸试验 第1部分:伸长率的测定Steel cord conveyor belts-Longitudinal traction test-Part 1:Measurement of elongation;
→GB/T32330-2015轻型输送带最大拉伸强度的测定;
→YS/T1147-2016超弹性镍钛合金拉伸测试方法;
→GB/T1448-纤维增强塑料压缩弹性模量试验Fiber-reinforced plastics composites-Determination of compressive properties;
→GB/T7314-金属材料室温压缩试验方法Metallic materials-Compression testing at ambient temperature;
→GB/T232-金属材料弯曲试验方法Metallic materials-Bend test(ISO 7348);
→ASTM E9-89a.Standard Test Methods of Compression Testing of Metallic Materials at Room Temperature;
→ASTM D695-刚性塑料压缩性能测试方法;
→ASTM D4018碳和石墨连续纤维丝束性能标准试验方法;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→创新的HRJ液压夹持系统,内置平推型夹持,保证试样夹持时不受弯曲力、不损伤试样,精准可靠。
→HRJ静音型油源泵站系统,压差随动,自带冷却系统,保证油温不会升高,适于长期连续工作。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test电子万能试验机测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载、过流、过压保护;试样破断安全保护;试验结束自动保护等。
重要参数:
|
WDW-Y50;WDW-Y100;50kN/100kN液压夹具型电子万能试验机(CE)
Hydraulically Fixture Type Electronic Universal Testing Machine(CE) |
|
1 |
最大试验力 |
50kN/100kN |
|
2 |
试验机准确度 |
±0.5 |
|
3 |
负荷测量范围 |
0.4%～100%FS |
|
4 |
示值相对误差 |
±0.5% |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形示值相对误差 |
示值的±0.5%以内 |
|
8 |
变形分辨力 |
最大变形量的1/±300000 |
|
9 |
位移示值相对误差 |
示值的±0.5%以内 |
|
10 |
位移分辨力 |
0.015µm |
|
11 |
力控速率调节范围 |
0.005～5%FS/S |
|
12 |
力控速率相对误差 |
设定值的±1%以内 |
|
13 |
应变速率调节范围 |
0.02～5%FS/S |
|
14 |
应变速率相对误差 |
速率＜0.05%FS时,为设定值的±2%以内;
速率≥0.05%FS时,为设定值的±0.5%以内 |
|
15 |
横梁速率调节范围 |
0.001～600mm/min
（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机） |
|
16 |
横梁速率相对误差 |
速率＜0.01mm/min时,设定值的±1.0%以内;
速率≥0.01mm/min时,设定值的±0.2%以内 |
|
17 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%FS |
|
18 |
恒力、恒应变、恒位移控制精度 |
设定值＜10%FS时,为设定值的±1%以内;
设定值≥10%FS时,为设定值的±0.1%以内 |
|
19 |
横梁移动行程 |
0～1400mm |
|
20 |
有效试验跨度 |
610mm |
|
21 |
试样夹紧方式 |
液压自动夹紧 |
|
22 |
载荷机架尺寸(LWH) |
≈1100x720x2200mm |
|
23 |
液压控制柜尺寸（LWH） |
≈1200x900x1100mm |
|
24 |
机器功率 |
≈3.5kw |
|
25 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
26 |
机器重量 |
≈1400kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
液压控制柜 |
国际主流,独立式、可移动、一体化高集成、自冷却 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
液压夹具体 |
内置平推型液压夹持 |
1套 |
|
拉伸附具 |
可选圆试样V型钳口￠4～9mm、￠9～14mm、￠14～21mm;
可选板试样平钳口0～7mm、7～14mm、14～21mm; |
2付 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→10kN/20kN/30kN液压夹具型电子万能试验机(CE);
→200kN/300kN/500kN/600kN液压夹具型电子万能试验机(CE);
→10kN/20kN/30kN.Electronic Universal Testing Machine(Hydraulic Clamps)(CE);
→200kN/300kN/500kN/600kN.Electronic Universal Testing Machine(Hydraulic Clamps)(CE);
|
