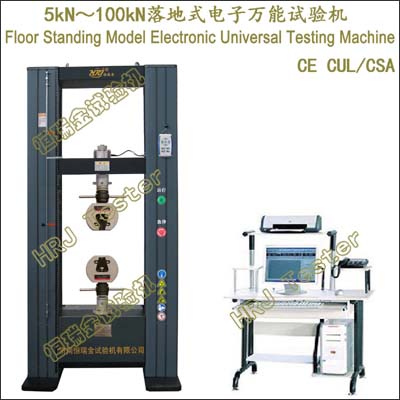

WDW-L系列;5kN/10kN/20kN/30kN/50kN/100kN微机控制电子万能试验机(落地式)(CE CUL/CSA)
→5kN/10kN/20kN/30kN/50kN/100kN.Computer Control Electronic Universal Testing Machine(Floor Standing Model)(CE CUL/CSA);
→WDW-L5/10/20;5kN/10kN/20kN微机控制电子万能试验机(落地式)(CE CUL/CSA);
→WDW-L30/50/100;30kN/50kN/100kN微机控制电子万能试验机(落地式)(CE CUL/CSA);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
→应力松弛试验及粘合剂强度试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机系统0.001～6000mm/min）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
5kN/10kN/20kN/30kN/50kN/100kN微机控制电子万能试验机(落地式)(CE CUL/CSA)
Computer Control Electronic Universal Testing Machine(Floor Standing Model) |
|
1 |
最大试验力 |
5kN/10kN/20kN |
30kN/50kN/100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%FS |
|
7 |
变形分辨力 |
1/±300000F.S |
|
8 |
力控速率调节范围 |
0.005%～5%FS/S |
|
9 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
10 |
变形速率调节范围 |
0.005～5%FS/s; |
|
11 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
12 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～6000mm/min） |
|
13 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
14 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
15 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
16 |
大变形测量范围 |
10～1400mm |
|
17 |
有效试验跨度 |
535mm |
610mm |
|
18 |
横梁移动行程 |
1600mm |
1400mm |
|
19 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
20 |
机器功率 |
400w |
2000w |
|
21 |
载荷机架尺寸(LWH) |
≈850x580x2100mm |
≈1100x720x2200mm |
|
22 |
机器重量 |
≈700kg |
≈1000kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
可选板试样平钳口0～7mm、7～14mm、14～20mm;
可选圆试样V型钳口￠4～9mm、￠9～14mm、￠14～20mm; |
2付 |
|
压缩附具 |
可选￠100mm、￠150mm、￠200mm或方形特制 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
→旋转式、推拉式大变形引伸计/长运行引伸计DBX800mm/DBX1000mm/DBX1200mm,柔触型卡口、伸缩调整、无摩擦滑行、断裂无振动;
→三点/四点抗折装置,跨度10～300mm/500mm/800mm/1000mm,压头规格￠2mm～128mm等多种;
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
