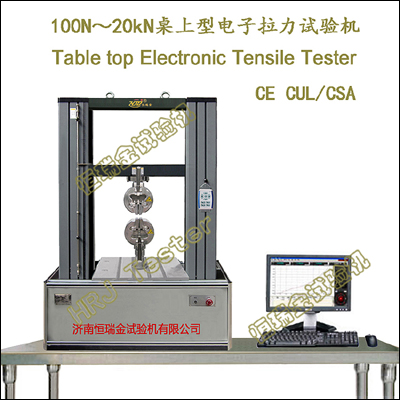

LDW-系列;1kN/2kN/5kN/10kN/20kN桌上型电子拉力试验机(CE);
1kN/2kN/5kN/10kN/20kN.Table top Electronic Tensile Testing Machine(CE);
重要功能:
→对各种金属材料、非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、抗扭转试验、剪切试验等,力学性能实验测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形、铸铁、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
→增加附具,可完成多类材料拉伸、压缩、弯曲试验;
1.各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
2.各种金属、薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
3.纺织、食品、药品、化妆品、生物材料性能试验。
4.电子部件的拉脱、剥离、焊接强度试验。
5.印刷电路板的剥离、弯曲强度、紧固件性能试验。
6.木制品、纸产品、胶片样品等非金属材料试验。
7.应力松弛试验及粘合剂强度试验。
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min;2000mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
桌上型电子拉力试验机Table top Electronic Tensile Testing Machine(CE) |
|
1 |
最大试验力 |
1kN/2kN/5kN/10kN/20kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～2000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
410mm |
|
16 |
横梁移动行程 |
600mm |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
400W |
|
19 |
载荷机架尺寸(LWH) |
860x460x750mm |
|
20 |
机器重量 |
≈100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
进口交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
附件扩展:
→笔记本电脑;
→小试样拉伸附具;超短纤维、超短薄片拉伸附具;
→三点弯曲抗折附具、四点弯曲抗折附具;
→对夹式拉伸夹具、M型杠杆式拉伸夹具、橡塑拉伸夹具、剥离夹具、建筑砂浆粘结力拉伸夹具等;
