Details:

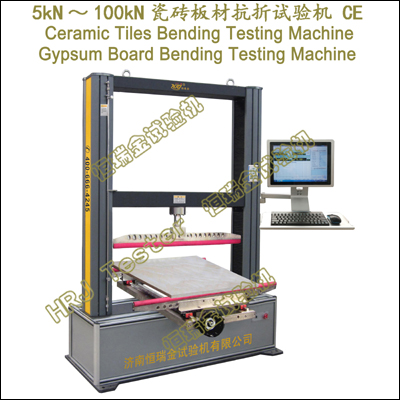

WDW-Z系列;5kN/10kN/20kN/50kN/100kN.微机控制瓷砖石膏板抗折试验机(CE CUL/CSA)
→5kN/10kN/20kN/50kN/100kN.Computer Control Ceramic Tiles Bending Testing Machine;
→5kN/10kN/20kN/50kN/100kN.Computer Control Gypsum Board Bending Testing Machine;
→WDW-Z5/Z10/Z20;5kN/10kN/20kN微机控制瓷砖石膏板抗折试验机(CE CUL/CSA);
→WDW-Z30/Z50;30kN/50kN微机控制瓷砖石膏板抗折试验机(CE CUL/CSA);
→WDW-Z100;100kN微机控制瓷砖石膏板抗折试验机(CE CUL/CSA);
重要功能:
→各种陶瓷砖、石棉水泥波瓦、石棉水泥平板、稻草板、石膏板、轻质保温材料制板、木板材、各种非金属复合板材的抗折力性能、抗弯曲性能进行测试及研究。
→各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
→各种金属、薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、药品、化妆品、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品等非金属材料试验。
→应力松弛试验及粘合剂强度试验。
依据标准:
→GB/T3810.1-2016陶瓷砖试验方法第1部分:抽样和接收条件;
→GB/T3810.4-2016陶瓷砖试验方法第4部分:断裂模数和破坏强度的测定;
→GB/T9966.2-天然饰面石材试验方法Test methods for natural facing stones;
→GB/T4100-2015陶瓷砖
→GB 26539-2011防静电陶瓷砖;
→GB/T9775- 纸面石膏板;
→JCT997-装饰纸面石膏板;
→GB/T26204-纸面石膏板护面纸板;
→GB/T12914-纸和纸板 抗张强度的测定;
→GB/T17669.3-建筑石膏 力学性能的测定;
→GB/T9776-建筑石膏;
→DIN 53291-夹层结构的试验.垂直于面层的压力试验;
→DIN 53292-夹层结构检验.垂直于表面的拉力试验;
→DIN 53293-夹层结构检验.弯曲试验;
→DIN 53294-夹层结构检验.剪切试验;
→ASTM C1658/C1658M-2013玻璃纤维石膏板的标准规范;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→精密导轨,手轮快速调整,精密长标尺指示,定位精准。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
5kN/10kN/20kN/50kN/100kN微机控制瓷砖石膏板抗折试验机(CE CUL/CSA)
Ceramic Tiles Bending Testing Machine;Gypsum Board Bending Testing Machine |
|
1 |
最大试验力 |
5kN/10kN/20kN |
30kN/50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内
速率≥0.05%FS时,为±0.5%设定值以内 |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内
速率≥0.05%FS/s时,为设定值的±0.5%以内 |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制25m/min高速试验机系统） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内 |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
≥1100mm |
|
16 |
横梁移动行程 |
0～1000mm |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
750W |
1500W |
3000W |
|
19 |
载荷机架尺寸(LWH) |
≈1500x1300x1900mm |
≈1700x1400x2100mm |
≈1800x1500x2400mm |
|
20 |
机器重量 |
≈400kg |
≈600kg |
≈900kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、大跨度、门式结构 |
1台 |
|
驱动系统 |
进口交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
抗折附具 |
试件规格 <= 1000x1000mm;橡胶包裹,球铰自平 |
1套 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
抗折试验软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
→板试样平钳口0～7mm、7～14mm、14～20mm;
→圆试样V型钳口￠4～9mm、￠9～14mm、￠14～20mm;
→线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板、沥青8字模拉伸附具等多种;
功能扩展:
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS); |
