Details:

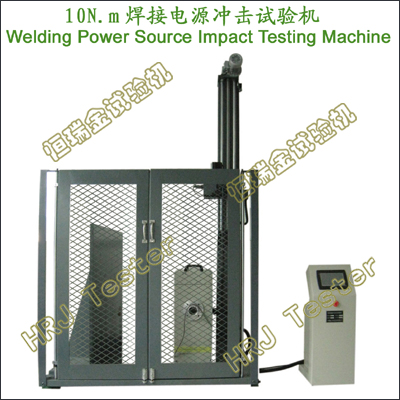

Welding power source Impact Testing Machine
重要功能:
→WBC-10Nm焊接电源冲击试验机,用于等离子切割电源(plasma cutting power source)、弧焊电源(Arc welding power source)、电压驱动焊接电源、机械设备驱动焊接电源等焊接电源机械性能测试及研究。
→交流弧焊机、直流电焊机、氩弧焊机、二氧化碳保护焊机、对焊机、点焊机、埋弧焊机、高频焊逢机、闪光对焊机、压焊机、碰焊机、激光焊机、交流焊机和直流焊机、螺栓焊机等各类型电焊机（electric welding machine）的焊接电源机械性能测试及研究。
→对焊接电源外壳、通气口进行摆锤冲击,测试检验焊接电源外壳抵抗承受变形的能力及外壳材料合格性。
→对焊接电源容易引起带电危险或故障部位进行摆锤冲击性能测试及研究。
→用于为工业和专业用途而设计的电压供电或由机械设备驱动的弧焊和类似工艺所用的电源。
→提供电流和电压,并具有适合于弧焊和类似工艺所需特性的设备。
→焊接电源的结构和装配应具有在正常条件下所需的强度和刚度,保证在最小电气间隙的情况下不出现电击或其他危险。
重要特点:
→单支承柱式结构,悬臂式挂摆冲击;
→焊接电源的安装采用刚性支板,该支板可根据焊机电源的大小进行调整;
→摆锤在支撑轴上左右自由调整,安全锁紧功能;
→电机调整支撑轴及摆锤调高度,快速、高效、精准定位;
→自动控制,操控按钮实现摆锤自动扬摆、自动冲击。
→摆角自动测量、自动显示,摆角角度可自设。
→防止二次冲击制动装置,在一个冲程结束后,自动制动;
→HRJ-Test微电脑系统,全数字数据采集、处理、存储、自动计算,并显示相应的试验结果。
→连续冲击试验、批量冲击试验,快速、准确、高效。
→配备微型打印机,可打印输出实验结果。
→预留接口,并可实现局域网和互连网的数据传输与转换。
→可选中文/英文操作界面,直观易读,多按键操作。
→多种标准方法（国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR)。
→安全防护网;
重要参数:
→冲击能量:10Nm;
→摆锤质量:2500±2.5g;
→摆锤锤头表面曲率半径:R50±2mm;
→摆锤锤头表面硬度:HRC60～80;
→钢管摆臂长度: <= 1000±1mm;
→锤箍重量:100g;
→支撑轴长度:0～1000mm可调,安全锁紧功能;
→支撑轴可调高度100～1200mm,电机自动升降;
→数字显示摆角位置、冲击摆角θ、冲击能量值Nm;
→冲击摆角调整:2.5x9.8x9.8（1-cosθ）;
→可移动焊接电源刚性支板(LH):1000x1500mm;
→焊接电源尺寸(LWH): <= 1000x1000x1000mm;
→焊接电源质量(kg)≥9kg～3000kg;
→电源电压:～380V±10% 50Hz（须可靠接地）;
引用标准、文献文件:
GB/T15579.1-2024弧焊设备第1部分焊接电源;IEC 60974-6;限制负载弧焊和切割电源;IEC 60974-1:2021;IEC 60038;全国电焊机标准化技术委员会（SAC/TC 70）; GB/T15579.10-2020弧焊设备电磁兼容性(EMC)要求;GB/T15579.11-弧焊设备电焊钳;GB/T15579.12-焊接电缆耦合装置;GB/T15579.13-弧焊设备焊接夹钳;GB/T15579.14-2021弧焊设备校准、确认和一致性试验;GB/T15579.2-液体冷却系统;GB/T15579.3-引弧和稳弧装置;GB/T15579.4-周期检查和试验;GB/T15579.5-2023弧焊设备送丝装置;GB/T15579.6-限制负载的设备;GB/T15579.7-2023弧焊设备焊炬(枪);GB/T15579.8-焊接和等离子切割系统的气路装置;GB/T15579.9-弧焊设备安装和使用;电力电子能源动力电气工程测试系统;户外机柜机械性能力学试验机;300N.m通信光缆光纤接头盒连接器扭转弯曲疲劳试验机;500kN线缆拉力试验套管成型快速液压机;10kN光缆光纤接头盒连接器分纤箱接续箱卧式拉伸试验机;1000kN复合绝缘子芯棒应力腐蚀试验机;锂电池极片涂布180°剥离试验机;500kN电线电缆电力金具卧式拉伸试验机;电气连接器综合强度试验机(接触件及引出端的机械试验);￠150mm电缆及电缆护套夹紧装置抗拉拔力及接线强度试验机(接触件固定性试验,绝缘安装板固定性试验);电气连接器插拔力试验机;200N.m电缆夹扭转耐力试验机(偏斜45°～50°旋转360°);240mm²电缆夹旋转弯曲耐力试验机;电缆夹机械应力90°循环旋转弯曲耐力试验机;电池包组机械强度多工位蠕变持久试验机;变压器波纹储油柜耐压试验变形自动检测装置;20kN.m500kN高压绝缘子组件拉压弯扭综合试验台;100kN铁路接触网张力测量仪校准装置;50kN线夹对地线导线握力试验机;GB/T3808-摆锤式冲击试验机的检验;30kN～120kN焊机跌落提升试验机;
