Details:

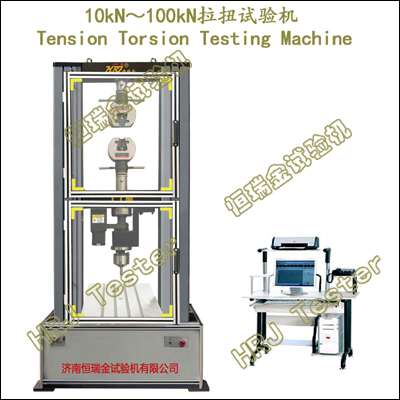

TTM系列10kN/20kN/50kN/100kN拉扭试验机(Tension Torsion Testing Machines);
→TTM10;10kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
→TTM20;20kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
→TTM50;50kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
→TTM100;100kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
重要功能:
→对各种金属材料、非金属材料、复合材料、生物材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、拉力和扭转试验、压力和扭转试验、应力松弛试验等力学性能实验测试及研究。
→薄板、板材、带材、箔材、扁材、线材、棒材、型材、薄片、圆形、矩形、圆环形、管段试样、比例试样、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样。
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→可拆装式T型工作台,x方向、y方向可精密调整。
→特制扭力附具、多种完善的试验夹具,快速更换。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;1500mm/min）。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
多重保护功能:
→试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
TTM系列 10kN/20kN/50kN/100kN拉扭试验机(Tension Torsion Testing Machines) |
|
1 |
载荷试验力 |
10kN 20kN 50kN 100kN |
|
2 |
载荷准确度 |
0.5级 |
|
3 |
载荷测量范围 |
0.4%～100%FS |
|
4 |
载荷示值相对误差 |
<= ±0.5% |
|
5 |
载荷分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形分辨力 |
0.001mm |
|
7 |
变形测量范围 |
0.2%～100%F.S |
|
8 |
变形示值相对误差 |
<= ±0.5% |
|
9 |
力控速率调节范围 |
0.005%-5%FS/S |
|
10 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
11 |
变形速率调节范围 |
0.005%-5%F.S/S |
|
12 |
变形速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
13 |
位移速率调节范围 |
0.001～600mm/min（可定制高速试验机系统） |
|
14 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
15 |
恒力、恒应变、恒位移
控制范围 |
0.5%～100%F.S |
|
16 |
恒力、恒应变、恒位移
控制精度 |
设定值≥10%F.S时,为设定值的±0.5%以内;
设定值＜10%F.S时,为设定值的±1%以内; |
|
17 |
横梁移动行程 |
0～1000mm |
|
18 |
扭力载荷 |
10N.m～200N.m可选 |
|
19 |
扭转速度 |
0～300r/min |
|
20 |
电源电压 |
～220V±10%,50Hz（须可靠接地） |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
扭力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
扭力附具 |
|
1套 |
|
T型工作台 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→TTM200;200kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
→TTM300;300kN拉扭试验机Tension Torsion Testing Machines (Electronic Universal Testing Machine);
|
