Details:

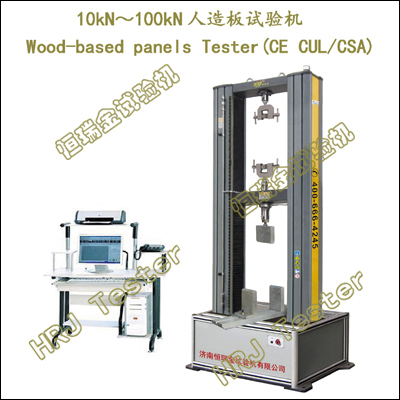

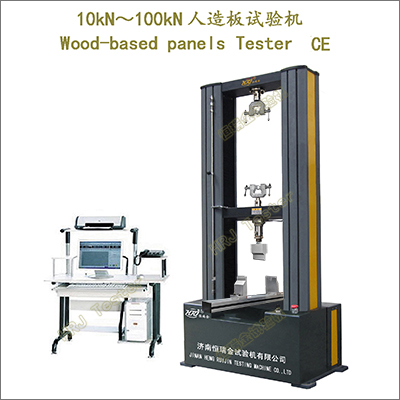

MWW系列;10kN/20kN/50kN/100kN微机控制人造板试验机(CE)
Computer Control Wood-based Panels Testing Machine (CE)
重要功能:
→胶合板、不饱和聚脂树脂装饰胶合板刨花板,硬质纤维板、中密度纤维板MDF (普通型/家具型/承重型/干燥状态/潮湿状态/高湿度状态/室外状态),结构用及非结构用单板层积材,表面装饰板、聚乙烯薄膜饰面人造板、装饰单板贴面人造板、浸渍胶膜纸饰面人造板,细木工板、实木复合地板、浸渍纸层压木质地板、竹地板、实木地板,挤压板、蜂窝状板、孔状板、空心结构板,木家具等物理力学性能测试及研究。
→集成材组坯、结构用集成材、同等组合结构用集成材、异等组合结构用集成材、对称异等组合结构用集成材、非对称异等组合结构用集成材、大截面结构用集成材、中截面结构用集成材、小截面结构用集成材、等截面结构用集成材、变截面结构用集成材、水平结构用集成材、垂直结构用集成材、通直结构用集成材、弯曲型集成材、轴心受力用结构集成材、受弯结构用集成材等物理力学性能测试及研究。
→水平型指结层板、垂直型指结层板、结构用胶合木、木嵌块等物理力学性能测试及研究。
→目测分等层板、机械应力分等层板、纵接层板、未纵接层板、机械应力分等非纵向接长层板(MSR层板) 等物理力学性能测试及研究。
重要试验:
→人造板静曲强度和弹性模量测定(三点弯曲)(四点弯曲);
→人造板抗弯性能、抗弯载荷、初期抗弯载荷、最终抗弯载荷、抗弯强度、正弯曲、负弯曲、抗弯弹性模量;
→人造板总剥离率、最大剥离率、木破率、特征强度;
→人造板内胶合(结合)强度测定;
→人造板表面胶合强度测定方法1:适用于未饰面的刨花板、纤维板、水泥刨花板、非单板饰面的人造板;
→人造板表面胶合强度测定方法2:适用于单板饰面人造板;
→人造板胶层剪切强度测定:通过压缩载荷,试件胶层产生剪切破坏,载荷加载速度9800N/min;
→人造板浸渍剥离性能测定:适用于单板类人造板;
→人造板沸煮剥离性能测定/减压加压剥离性能测定:适用于结构用集成材胶合性能;
→人造板耐剥离力测定:适用于聚氯乙烯膜饰面人造板,拉伸速度588N/min;
→人造板握螺钉力测定;
→人造板抗拉强度测定、抗压强度测定、顺纹抗压强度测定(顺纹压缩载荷与横截面积之比)、保证载荷测定;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～500mm/min（可定制高速试验机系统25m/min）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
10kN/20kN/50kN/100kN微机控制人造板试验机(CE)
Computer Control Wood-based Panels Testing Machine |
|
1 |
最大试验力 |
10kN/20kN |
30kN/50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
力控速率调节范围 |
0.005%～5%FS/S |
|
6 |
力控速率控制精度 |
速率＜0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
|
7 |
变形速率调节范围 |
0.005～5%FS/s; |
|
8 |
变形速率控制精度 |
速率＜0.05%FS/s时,为±2%设定值以内;
速率≥0.05%FS/s时,为±1%设定值以内; |
|
9 |
位移速率调节范围 |
0.001～500mm/min（可定制高速试验机系统25m/min） |
|
10 |
位移速率控制精度 |
速率＜0.5mm/min时,为±1%设定值以内;
速率≥0.5mm/min时,为±0.5%设定值以内; |
|
11 |
有效试验跨度 |
410mm |
510mm |
|
12 |
横梁移动行程 |
1000mm |
1200mm |
|
13 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
14 |
机器功率 |
400w |
1000w |
2000w |
|
15 |
载荷机架尺寸(LWH) |
≈870x420x1750mm |
≈940x560x2060mm |
≈1050x560x2180mm |
|
16 |
机器重量 |
≈300kg |
≈500kg |
≈700kg |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
压缩附具 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
人造板试验软件 |
中文版/可定制英文版 |
1套 |
|
人造板
专用附具 |
静曲强度和弹性模量附具:支承辊(￠10mm,￠15mm)、加荷辊(￠10mm,￠30mm);
支座跨度（10～600mm可调） |
|
内胶合(结合)强度附具:金属卡头(50x50mm)8件; |
|
表面胶合强度附具1:卡头(φ35.6mm)8件;正方形钢片(50x50mm)1件;正方形钢垫片(50x50内孔￠40)1片 |
|
表面胶合强度附具2:卡头(20x20mm) 8件,正方形钢垫片(50x50内孔22x22mm)1片; |
|
握螺钉力附具:1套; |
|
抗拉强度附具/胶合强度(拉伸剪切)附具:1套; |
|
辅具选配:人造板材试验挠度变形测量仪0.01mm;顺纹抗压强度辅具;胶层剪切强度试验辅具; |
引用标准、文献文件:
GB 17657-2022人造板及饰面人造板理化性能试验方法;GB/T26899-2022结构用集成材;GB/T50329-木结构试验方法标准;GB/T1927.1-2021无疵小试样木材物理力学性质试验方法;恒瑞金试验机;GB/T1927.9-2021抗弯强度测定;GB/T1927.10-2021抗弯弹性模量测定;GB/T1927.11-2022顺纹抗压强度测定;GB/T1927.12-2021横纹抗压强度测定;GB/T1927.13-2022横纹抗压弹性模量测定;GB/T1927.14-2022顺纹抗拉强度测定;GB/T1927.15-2022横纹抗拉强度测定;GB/T1927.16-2022顺纹抗剪强度测定;GB/T1927.20-2021抗劈力测定;GB/T1927.21-2022握钉力测定;恒瑞金试验机;GB/T11718-2021中密度纤维板;GB/T20241-2021单板层积材;GB/T20239-2023体育馆用木质地板;GB/T5849-细木工板;GB/T18102-2020浸渍纸层压木质地板;HG/T2727-聚乙酸乙烯酯乳液木材胶粘剂;ISO 16895;ISO 18776;BS EN 789;BS EN 310;BS EN 314-1;BS EN 319;BS EN 300;ISO 3129;ISO 3061-13;ISO 13061-16;恒瑞金试验机;ISO 3347;ISO 9087;ISO 4471;LY/T3194-2020结构用重组竹力学性能;400kN预制木质工字梁静曲强度性能试验机;GB/T28985-建筑结构用木工字梁;ASTM D7199基于力学模式的增强胶合层压木材梁建立特性值的标准实施规程;恒瑞金试验机;ASTM D7341-用足尺试验对胶合木结构的弯曲特性建立特性值的标准实施规程;ASTM D7857-用于评估暴露于高温下阻燃垫木结构复合板抗弯性能和内粘结强度的标准试验方法;ASTM E529-04建筑结构用梁和大梁弯曲试验标准指南;大跨度木质工字梁承载力静态弯曲性试验机;GB/T29895-横向振动法测试木质材料动态弯曲弹性模量的方法;GB/T41547-2022地采暖用木质地板;GB/T41715-2022定向刨花板;木板材胶层剪切强度试验附具;LY/T3232-2020框架式实木复合地板;LY/T2485-梁材;胶合层积板材木结构规格材弹性模量试验机;JG/T425-建筑施工用木工字梁;GB/T31265-混凝土模板用木工字梁;结构用人造板刨花板木质复合材锯材力学性能试验机;ISO 22389-1木结构工字梁弯曲强度测试评估和表征;EN 595木结构试验方法测定承重能力和变形特性用桁架梁试验;APA PS 1-09厚度方向抗剪强度试验夹具;AS/NZS 4357.2结构单板层积材LVL结构性能试验方法测定;AS/NZS 4063.1结构木材的特性试验方法;AS/NZS 4266.0人造木基板材测试方法标准;AS/NZS 4266.5弯曲强度和弯曲模量;人造板材试验挠度变形测量仪0.01mm;AS/NZS 4266.7表面结合强度;AS/NZS 4266.9胶粘质量;AS/NZS 4266.10湿弯强度;AS/NZS 4266.11循环后内结合强度和弯曲强度;AS/NZS 4266.13握螺钉力;AS/NZS 4266.27冲击性能;AS/NZS 4266.28粘合强度;AS/NZS 2098.3弯曲强度;AS/NZS 2269.1 7.2弹性和刚性模量;GB/T31264-结构用人造板力学性能试验方法;GB/T20240-竹集成材地板;LY/T3364-2024柔性竹塑复合材;GB/T30364-2024重组竹地板;hrjtest;GB/T21128-结构用竹木复合板;GB/T38742-2020竹砧板;GB/T41231-2021竹木刨花模压成型托盘通用技术条件;GB/T40487-2021结构用竹集成材;GB/T37805-2019E竹缠绕复合管;木材顺纹抗压强度试验附具;GB/T27649-竹木复合层积地板;GB/T38071-结构用竹篾层积材;FZ/T14012-2022竹浆粘胶纤维印染布;GB/T21129-竹单板饰面人造板;SN/T0503-出口商品运输包装竹胶合板箱检验规程;GB/T40241-2021户外重组竹;结构木材集成材人造板材制品质量性能检测系统;8米12米单板层积材板材结构木材抗折弯曲强度试验机;LVL层积胶合集成规格材抗弯强度弹性模量试验机;300kN模压托盘力学性能试验机;MJL-10纸面石膏板冲击性能测定仪;2kN石膏板断裂荷载硬度试验机;HRJ-20kN石膏砌块断裂荷载试验机;
