Details:

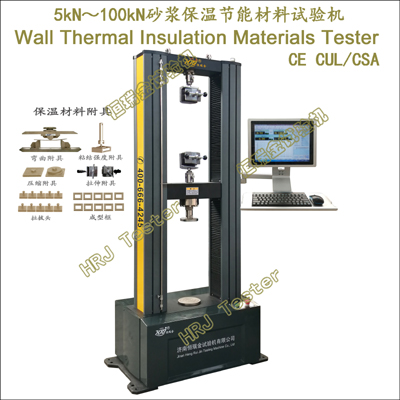

WDW-B系列;5kN/10kN/20kN/50kN/100kN微机控制砂浆保温节能材料试验机(CE);
→5kN/10kN/20kN/50kN/100kN.Computer Control Wall Thermal Insulation Materials Testing Machine;
→5kN/10kN/20kN/50kN/100kN.Computer Control Heating Insulating Materials Testing Machine;
→WDW-B5/10/20;5kN/10kN/20kN微机控制砂浆保温节能材料试验机(CE);
→WDW-B50;50kN微机控制砂浆保温节能材料试验机(CE);
→WDW-B100;100kN微机控制砂浆保温节能材料试验机(CE);
重要功能:
→用于墙体保温用膨胀聚苯乙烯板胶粘剂、玻纤网耐碱拉伸、硬质泡沫塑料压缩、抗裂砂浆拉伸粘结强度、浸水拉伸粘结强度、建筑砂浆等材料的拉伸、压缩、弯曲力学性能指标的测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
→各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。
→各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。
→纺织、食品、医药、化妆、生物材料性能试验。
→电子部件的拉脱、剥离、焊接强度试验。
→印刷电路板的剥离、弯曲强度、紧固件性能试验。
→木制品、纸产品、胶片样品的拉伸试验。
→应力松弛试验及粘合剂强度试验。
依据标准:
→JC/T992-墙体保温用膨胀聚苯乙烯板胶粘剂;
→JGJ144-外墙外保温工程技术规范;
→GB/T8813-硬质泡沫塑料压缩试验方法;
→JG/158-胶粉聚苯颗粒外墙外保温系统;
→GB/T16777-建筑防水涂料试验方法;
→JG/T24-合成树脂乳液砂壁状建筑涂料;
→JG149-膨胀聚苯板薄抹灰外墙外保温系统;
→JGJ/T70-建筑砂浆基本性能试验方法标准;
→GB/T7689.5-增强材料机织物试验方法第5 玻璃纤维拉伸断裂强力和断裂伸长的测定;
→GB/T23932-建筑用金属面绝热夹芯板;
→GB/T5486-无机硬质绝热制品试验方法 ;
→JC/T907-混凝土界面处理剂;
→GB/T30802-2014建筑用绝热制品 点载荷性能的测定;
→GB/T30803-2014建筑用绝热制品 绝热材料与粘结剂和基底涂层的拉伸粘结强度的测定;
→GB/T30804-2014建筑用绝热制品 垂直于表面抗拉强度的测定;
→GB/T30808-2014建筑用绝热制品 湿热条件下垂直于表面的抗拉强度保留率的测定;
→GB/T13480-2014建筑用绝热制品 压缩性能的测定;
→GB/T30593-2014外墙内保温复合板系统;
→GB/T30595-2014挤塑聚苯板（XPS）薄抹灰外墙外保温系统材料;
→GB/T9755-2014合成树脂乳液外墙涂料;
→GB/T2792-2014胶粘带剥离强度的试验方法;
→GB/T30774-2014密封胶粘连性的测定;
→GB/T30775-2014聚乙烯（PE）保护膜压敏胶粘带;
→GB/T30776-2014胶粘带拉伸强度与断裂伸长率的试验方法;
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的载荷机架,机架尺寸可定制。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min;2000mm/min）。
→全数字闭环、多通道、多功能、易操作的HRJ-Test 测控软件。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
→多重保护功能:试验力过载保护;过流、过压保护;安全保护;试验结束自动保护等。
重要参数:
|
WDW-B系列;5kN/10kN/20kN/50kN/100kN微机控制砂浆保温节能材料试验机(CE);
Computer Control Wall Thermal Insulation Materials Testing Machine;
Computer Control Heating Insulating Materials Testing Machine; |
|
1 |
最大试验力 |
5kN/10kN/20kN |
30kN/50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000FS（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.001～600mm/min（可定制高速系统0.001～2000mm/min） |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
恒力、恒变形、恒位移控制范围 |
0.5%～100%FS |
|
14 |
恒力、恒变形、恒位移控制精度 |
设定值≥10%FS时,为设定值的±0.5%以内
设定值＜10%FS时,为设定值的±1%以内 |
|
15 |
有效试验跨度 |
410mm |
410mm |
510mm |
|
16 |
横梁移动行程 |
1000mm |
1000mm |
1200mm |
|
17 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
400W |
750W |
2000W |
|
19 |
载荷机架尺寸(LWH) |
860x460x1750mm |
940x520x1850mm |
1050x560x2150mm |
|
20 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
|
|
|
|
|
|
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
精密交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
手持控制器 |
|
1只 |
|
拉伸粘结强度附具(砂浆材料保温节能材料专用附具) |
网格布拉伸/卷材拉伸夹具:60x50mm;
拉伸用上夹具(拉拔头):40x40x20mm;
钢制拉伸成型框:外形70x70mm 内孔40x40mm,厚6mm;
钢制拉伸垫板:外形70x70mm;内孔43x43mm,厚3mm;
钢制下拉伸夹具:U型,开口长92mm,宽75mm;
球铰活动连接; |
1套 |
|
立方体抗压强度附具 |
120x120mm 球面,自平 |
1套 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版/可定制英文版 |
1套 |
试验附具/夹具扩展:
|
金属试验板 |
100x100x5mm;200x200x20mm; |
|
砂浆压剪装置 |
|
|
大变形引伸计 |
DBX800mm;DBX1000mm;DBX1200mm;旋转式,推拉式 |
|
电子引伸计 |
YYU-10/50;YYU-50/50 |
|
圆试样拉伸 |
￠4-9,9-14,14-20mm; |
|
板试样拉伸 |
0-7,7-14,14-20mm; |
|
压缩附具 |
￠100mm,￠150mm,￠200mm; |
|
抗折装置 |
跨度10-300、500、800、1000mm等多种规格;
压头￠2、3、5、10、20、30、50mm等多种规格; |
|
其它类夹具
工装附具 |
线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板、沥青8字模拉伸附具等多种 |
|
更多规格 |
详见 试验机配件夹具系列 | |
