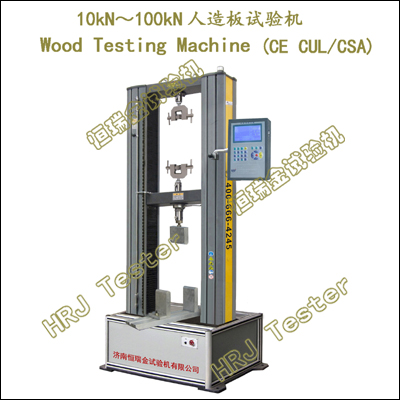

MWD-A系列;10kN/20kN/50kN/100kN液晶数显人造板试验机(CE);
→Digital Wood-based Panel Testing Machine(CE);
→Artificial board Testing Machine;MDF Testing Machine;Wood Testing Machine;
→MWD-10A;10kN液晶数显人造板试验机(CE);
→MWD-20A;20kN液晶数显人造板试验机(CE);
→MWD-50A;50kN液晶数显人造板试验机(CE);
→MWD-100A;100kN液晶数显人造板试验机(CE);
重要功能:
→胶合板、不饱和聚脂树脂装饰胶合板刨花板,硬质纤维板、中密度纤维板MDF (普通型/家具型/承重型/干燥状态/潮湿状态/高湿度状态/室外状态),结构用及非结构用单板层积材,表面装饰板、聚乙烯薄膜饰面人造板、装饰单板贴面人造板、浸渍胶膜纸饰面人造板,细木工板、实木复合地板、浸渍纸层压木质地板、竹地板、实木地板,挤压板、蜂窝状板、孔状板、空心结构板,木家具等力学性能测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
重要试验:
→人造板静曲强度和弹性模量测定(三点弯曲);人造板静曲强度和弹性模量测定(四点弯曲);
→人造板抗弯载荷;
→人造板内胶合(结合)强度测定;
→人造板表面胶合强度测定—方法1:适用于未饰面的刨花板、纤维板、水泥刨花板、非单板饰面的人造板;
→人造板表面胶合强度测定—方法2:适用于单板饰面人造板;
→人造板胶层剪切强度测定:通过压缩载荷,试件胶层产生剪切破坏;
→人造板浸渍剥离性能测定:适用于单板类人造板;
→人造板耐剥离力测定:适用于聚氯乙烯膜饰面人造板,拉伸速度588N/min;
→人造板握螺钉力测定;
→人造板抗拉强度测定;
→人造板顺纹抗压强度测定:顺纹压缩载荷与横截面积之比;
依据标准:
→GB17657-2013人造板及饰面人造板理化性能试验方法Test methods of evaluating the properties of wood-based panels and surface decorated wood-based panels;
→GB/T50329-木结构试验方法标准Standard for methods testing of tinber structures;
→GB/T1928-木材物理力学试验方法
→GB/T1936.1-木材抗弯强度试验方法Method of testing in bending strength of wood;
→GB/T1936.2-木材抗弯弹性模量测定方法Method for determination of the modulus of elasticity in static bending of wood;
→GB/T1937-木材顺纹抗剪强度试验方法Method of testing inshearing strength parallel to grain of wood;
→GB/T1938-木材顺纹抗拉强度试验方法Methods of testing in tensile strength parallel to grain of wood;
→GB/T1939-木材横纹抗压试验方法test method for compressive strength of the transverse fiber;
→GB/T1941-木材硬度试验方法Method of testing in hardness of wood;
→GB/T11718-中密度纤维板;Medium density fibreboard;
→GB/T20241-单板层积材;Laminated veneer lumber;
→GB/T20239-体育馆用木质地板;Wooden flooring for gymnasium;
→GB/T5849-细木工板Block board;
→LY/T1573-竹地板Bamboo floor;
→GB/T18102-浸渍纸层压木质地板Laminate flooring;
→ISO/DIS 16892-2人造板 干纤维板 第2部分 技术要求(英文版)
重要特点:
→精密无间隙滚珠丝杠、大跨度、高刚性、高稳定性的门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2～600mm/min（可定制高速试验系统0.001～6000mm/min）。
→HRJ-Test微电脑测控系统,液晶显示,实时显示试验力值、位移、加荷速率。
→数据自动采集、处理、分析、显示、保存,配备微型打印机,可打印输出实验结果;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→留有联网接口,网络数据管理;可与PC联机,同步操控。
→多重保护功能:试验力过载、位移行程保护;过流、过压、过热保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护;
重要参数:
|
MWD-A系列;10kN/20kN/50kN/100kN液晶数显人造板试验机(CE);
Digital Wood-based Panel Testing Machine(CE);
Artificial board Testing Machine;MDF Testing Machine;Wood Testing Machine; |
|
1 |
最大试验力 |
10kN～20kN |
50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
试验力分辨力 |
1/±200000F.S |
|
5 |
力控速率调节范围 |
0.005%～5%FS/S |
|
6 |
力控速率控制精度 |
速率＜0.05%FS时,为±2%设定值以内;
速率≥0.05%FS时,为±1%设定值以内; |
|
7 |
变形速率调节范围 |
0.005～5%FS/s; |
|
8 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±2%以内;
速率≥0.05%FS/s时,为设定值的±1%以内; |
|
9 |
位移速率调节范围 |
0.2～600mm/min（可定制高速试验系统0.001～6000mm/min） |
|
10 |
位移速率控制精度 |
速率＜0.5mm/min时,为设定值的±1%以内;
速率≥0.5mm/min,为设定值的±0.5%以内; |
|
11 |
有效试验跨度 |
410mm |
510mm |
|
12 |
横梁移动行程 |
1000mm |
|
13 |
电源电压 |
～220V±10% 50Hz;（须可靠接地） |
|
14 |
机器功率 |
400w |
750w |
2000w |
|
15 |
载荷机架尺寸(LWH) |
860x460x1750mm |
940x520x1850mm |
1050x560x2150mm |
|
16 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、双空间、门式载荷机架 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
人造板试验
专用附具
|
内胶合(结合)强度附具:金属卡头(50x50mm)8件;
表面胶合强度附具1:卡头(φ35.6mm)8件;
表面胶合强度附具2:卡头(20x20mm) 6件;
握螺钉力附具:1套;
抗拉强度附具/胶合强度(拉伸剪切)附具:1套;
顺纹抗压强度附具:1套; |
1套 |
|
人造板静曲强度和弹性模量试验附具 |
支座跨度（10～600mm可调）;
支承辊(￠10mm、￠15mm),加荷辊(￠10mm、￠30mm);
挠度变形测量仪0.01mm; |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
试验附具扩展:
→人造板静曲强度和弹性模量测定(三点弯曲);恒速加载,(60±30)S内达到最大载荷。
板材基本厚度t <= 6mm,支承辊直径￠10±0.5mm;加荷辊直径￠10±0.5mm;
板材基本厚度t＞6mm,支承辊直径￠15±0.5mm;加荷辊直径￠30±0.5mm;
两支座跨距≥20t,最小100mm,最大1000mm,支座中心距精度0.5mm;
挠度变形测量仪:精度0.01mm/量程0～25mm;25～50mm;50～75mm;
→人造板静曲强度和弹性模量测定(四点弯曲);
垂直加载,长l1≥(23t±2)mm,且l1≥150mm;宽b=(90±1)mm;t试件基本厚度;
平行加载,长l1≥(23t±2)mm,且l1≥150mm;宽b=(t±1)mm;t试件基本厚度;
两支座跨距≥21t,两加荷辊间距7t;最小100mm,最大1000mm,支座中心距精度0.5mm;
加荷辊、支撑辊直径(￠30±0.5)mm;恒速加载,(60±30)S内达到最大载荷。
