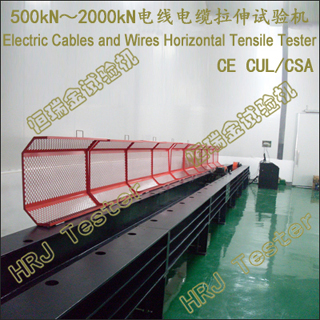

产品名称:电线电缆卧式拉伸试验机/ Cable stand tensile testing machine
产品规格:CST500;CST1000;CST1500;CST2000;
产品功能:电线电缆、架空绞线、复合绞线、导线机械性能及力学性能测试及研究;
依据GB、ISO、JIS、ASTM、DIN、BS、EN、NF等国际标准进行试验和提供检测数据。
试验项目:额定拉断力RTS;最大允许拉力MAT;20％RTS、40％RTS、60％RTS、2％～100％RTS;OPGW抗拉性能;应力-应变性能;蠕变性能1000h;
适用范围:OPGW光缆、OPPC光缆、ADSS光缆、OPLC光缆、铝绞线、硬铝绞线、铝合金绞线、钢芯铝绞线、防腐性钢芯铝绞线、钢芯铝合金绞线、铝合金芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、钢绞线、铝包钢绞线、高强度铝合金绞线、镀锌钢绞线、普通强度钢绞线、高强度钢绞线、特高强度钢绞线、同心层绞线、复绞绞线(1x7;1x19;1x37;7x7;﹛3+9﹜x7);
满足标准:
→GB/T3048-《电线电缆性能试验方法》;
→GB/T3428-《架空绞线用镀锌钢线》IEC60888;
→GB/T17048-《架空绞线用硬铝线》IEC60889;
→GB/T17937-《电工用铝包钢线》IEC61232;
→GB/T7424.2-2008《光缆总规范 第2部分:光缆基本试验方法》IEC60794;
→GB/T7424.4-《第4-1部分:分规范光纤复合架空地线》;
→GB/T1179-2008《圆线同心绞架空导线》Round wire concentric lay overhead electrical stranded conductors/IEC61089;
→IEC61395-《架空地线-绞合导线蠕变试验方法》
→DL/T832－2003《光纤复合架空地线》Optical fiber composite overhead ground wires/OPGW;
→TBT3111-《电气化铁道用铜及铜合金绞线》Stranded Copper and Copper-Alloy Conductors for Electric Railway;
→ASTMB《同心层纹硬半硬、软铜纹线》;
→NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》;
→JIS C3105-1994《硬铜绞线》;
→JB/T8134-《架空绞线用铝-镁-硅系合金圆线》IEC60104;
重要特点:
1、卧式框架结构,高刚性、高稳定性的负荷机架。
2、穿销式空间调整结构,高强度、高精度定位销,快速定位。
3、伺服测控系统,自动、手动、定荷操作;载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。
4、高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
5、独特设计的安放、定位、调整机构。
6、双控双向液压油缸,快速试验,快速返回。
7、多重保护功能: 软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。
8、测控系统:
8.1: 全数字闭环、多通道、多功能、易操作的HRJ-test 测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
8.2:试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳
8.3:过程能再现、数据再分析、曲线放大、比较、遍历,坐标满度自动调节。
8.4:操控软件,模块化、开放式编程,满足个性化要求。具有提示和向导功能。
8.5:数据库采用ACCESS格式,可以进行网络数据库通讯和管理。
8.6:电路板采用光电隔离设计,具有抗干扰能力强的特点。
8.7:灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。
8.8:试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷－时间,载荷－位移,应力－应变等,满度自调节.
8.9:试验结束自动返回,智能、高效、快捷。
重要参数:
|
CST500;CST1000;CST1500;CST2000 |
|
1 |
最大试验力 |
500kN; 1000kN; 1500kN; 2000kN; |
|
2 |
试验力示值相对误差 |
<= 示值的±1% |
|
3 |
试验力测量范围 |
2%～100%F.S |
|
4 |
试验力分辨力 |
1/300000全程内外不分档,且分辨率全程不变; |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
等速应变控制范围 |
0.00025/s～0.0025/s |
|
8 |
应变速率误差 |
<= ±5% |
|
10 |
位移分辨力 |
0.01mm |
|
11 |
加荷速率 |
600N/s～60kN/s;计算机自动控制显示 |
|
12 |
活塞行程 |
0-200mm /可定制 |
|
13 |
活塞位移速度 |
≥50mm/min |
|
14 |
可调试验间距 |
0～10000mm / 试样直径400倍 |
|
15 |
机架跨度 |
≥600mm / 可定制 |
|
16 |
机架高度 |
≥700mm / 可定制 |
|
17 |
机架结构 |
卧式、高刚性、高稳定性 |
|
18 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
19 |
机器尺寸（LWH） |
≈15500x800x700mm |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
负荷机架 |
卧式、高刚性、高稳定性 |
1台 |
|
油源系统 |
国际主流 |
1套 |
|
测控系统 |
HRJ-test全数字闭环、多通道、多功能 |
1套 |
|
测力传感器 |
|
1支 |
|
变形传感器 |
|
1支 |
|
专用拉伸附具 |
光纤光缆绞线 |
1套 |
|
安全防护网 |
|
1套 |
|
膨胀螺栓 |
|
1组 |
|
计算机 |
主流品牌 |
1台 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
试验机软件 |
中文版 |
1套 |
重要扩展:
索具、卸扣、吊环、吊带、钢构、索链等力学性能测试及研究。
|
