Details:
适用标准:
1）TB/T 2626-1995 《铁道混凝土枕轨下用橡胶垫板技术条件》
2）双作用弹性旁承技术条件（Q/QC35-091-2000）
3）转向架用轴向橡胶垫技术条件（Q/QC35-092-2000）
一.结构功能:

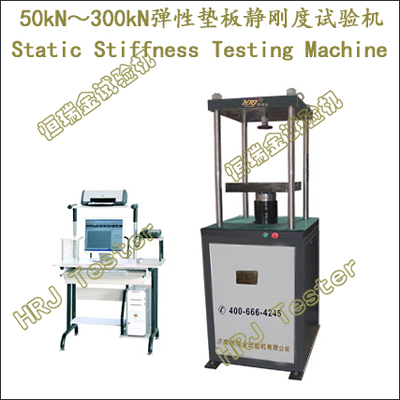

1.1.用于测试弹性垫板静刚度,具有结构精巧、噪音小、精度高等优点。全机械结构,从伺服电机到减速机,采用全密封结构,使用期间不需要对润滑油更换,不存在压力油泄漏和比例阀堵塞;属于环保型试验机。
1.2.四立柱结构,高刚性;高精度测力传感器,精度高,力值准确;高强度上下承载板;驱动系统、传动系统在主机下部,罩板围护,洁净、安全。
1.3. 品牌微机,全中文操作系统平台,橡胶静刚度试验机专用软件,人机对话。
1.4测控系统
＊HRJ-test全数字闭环、多通道、多功能、易操作测控软件;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
＊试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
＊灵活的Excel报告,默认格式及自编格式;多项排序,多类型输出。
＊可重新读取已经完成试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。
＊试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷－时间,载荷－位移,应力－应变等,满度自调节。
＊模块化、开放式编程,满足个性化要求。具有提示和向导功能。
＊试验结束自动返回,智能、高效、快捷。
1.5. 多重保护功能:
试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护;位移保护、过热保护、电压过载保护等
扩展功能:增加附具,可完成其它材料的抗压、抗弯等试验。
二. 重要参数
|
WDJ- 50kN 100kN 200kN 300kN |
|
1 |
最大试验力 |
50kN |
100kN |
200kN |
300kN |
|
2 |
试验力测量范围 |
1%-100%FS |
|
3 |
分辨力 |
1/300000 |
|
4 |
精度等级 |
±1% |
|
5 |
位移加载速度 |
0.005～40mm/min |
|
6 |
位移分辨率 |
0.01mm |
|
7 |
有效试验跨度（LW） |
500x500mm |
|
8 |
试验空间高度 |
0-500mm |
|
9 |
丝杠行程 |
100mm |
|
10 |
电 源 |
AC 220V±10% 50Hz |
|
11 |
功 率 |
1.0Kw |
|
12 |
主机尺寸(LWH) |
680x680x1800mm |
|
13 |
重 量 |
≈800kg |
三.主要配置
|
序号 |
名 称 |
内 容 |
备注 |
|
1 |
负荷机架 |
四立柱,高刚性 |
1台 |
|
2 |
测力传感器 |
|
1只 |
|
3 |
位移传感器 |
|
1只 |
|
4 |
驱动系统 |
交流伺服调速电机及驱动器 |
1套 |
|
1 |
承载板 |
400x400mm |
1套 |
|
2 |
调整垫块 |
|
<, FONT size=3>1套 |
|
3 |
测控系统 |
HRJ-test全数字闭环、多通道 |
1套 |
|
4 |
品牌微机 |
|
1台 |
|
5 |
膨胀螺栓 |
M12 |
4只 |
|
6 |
随机工具 |
|
1套 |
|
