Details:

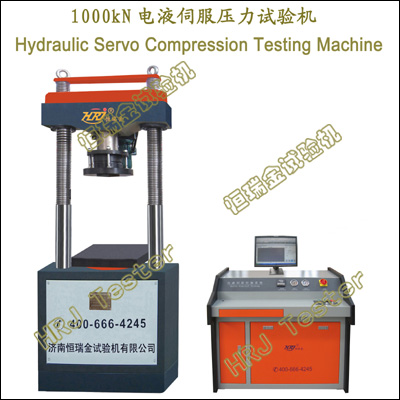

500kN/600kN/800kN/1000kN电液伺服压力试验机
→500kN/600kN/800kN/1000kN.Hydraulic Servo Compression Testing Machine(Double Column);
→YAW-500C;500kN微机控制电液伺服压力试验机（双柱结构*电机调整空间）;
→YAW-600C;600kN微机控制电液伺服压力试验机（双柱结构*电机调整空间）;
→YAW-800C;800kN微机控制电液伺服压力试验机（双柱结构*电机调整空间）;
→YAW-1000C;1000kN微机控制电液伺服压力试验机（双柱结构*电机调整空间）;
重要功能:
→用于普通混凝土试件、粉煤灰混凝土及砌块、混凝土砖及砌墙砖、胶砂构件、岩石管桩、烧结砖瓦等建筑材料及建材制品进行抗压试验力、抗压强度性能测试及研究。
→用于边长100mm、150mm、200mm立方体混凝土试件,￠150x300mm、￠100x200mm、￠200x400mm圆柱体混凝土试件,边长150x150x300mm、100x100x300mm、200x200x400mm棱柱体混凝土试件抗压试验力、抗压强度性能测试及研究。
→大空间大行程可完成混凝土试件弹性模量性能测试及研究。
→金属非金属材料、复合材料及制品进行抗压试验力、抗压强度、抗折试验力性能测试及研究。
→小型液压千斤顶、锚杆千斤顶的检测。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS等国际标准进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→大空间、高刚性、高稳定性的二柱载荷机架,无振动冲击、流线型一体化制作。
→大行程下置加载液压缸,双控双向高速运行、快速试验、高频响应、快速返回。
→电动丝杠调整空间,快捷高效。
→双控双向液压油缸,大行程、高速运行、快速试验、高频响应、快速返回。
→电路板采用光电隔离设计,抗干扰能力强。
→静音环保型油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→创新的HRJ液压过滤净油技术:电动油泵循环过滤、避免伺服阀阻塞,液压油长期循环使用。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
500kN/600kN/800kN/1000kN微机控制电液伺服压力试验机
Hydraulic Servo Compression Testing Machine(Double Column) |
|
1 |
最大试验力 |
500kN/600kN/800kN/1000kN |
|
2 |
试验力示值相对误差 |
<= ±1.0％ |
|
3 |
试验力测量范围 |
2%～100%F.S |
|
4 |
试验力分辨力 |
1/±300000F.S |
|
5 |
等速应力控制范围 |
2～60 N/mm2 - S-1 |
|
6 |
应力速率误差 |
<= ±5% |
|
7 |
位移分辨力 |
0.01mm |
|
8 |
加荷速率 |
0～60kN/s |
|
9 |
活塞行程 |
≥150mm |
|
10 |
活塞位移速度 |
≥150mm/min |
|
11 |
上下压盘间距 |
0～450mm |
|
12 |
横梁移动速度 |
≥150mm/min |
|
13 |
球形上压盘/自找平 |
￠150mm;￠200mm;￠300mm;400x400mm/可选 |
|
14 |
方形下压盘 |
400x400mm |
|
15 |
立柱间距（LW） |
500mm |
|
16 |
载荷机架结构 |
双立柱丝杠、油缸下置、高刚性、高稳定性、电机调整空间 |
|
17 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
18 |
机器功率 |
≈2.2kw |
|
19 |
载荷机架尺寸（LWH） |
≈980x1080x1800mm |
|
20 |
液压控制柜尺寸（LWH） |
≈1200x900x1100mm |
|
21 |
机器重量 |
≈1100kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架(主机) |
双立柱丝杠、油缸下置、高刚性、高稳定性、电机调整空间 |
1台 |
|
一体化伺服控制系统 |
国际主流,独立式、可移动、一体化高集成、自冷却、循环过滤 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
位移传感器 |
|
1只 |
|
上下压盘 |
|
1套 |
|
安全防护网 |
|
1套 |
|
落灰斗 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术文件 |
说明书、装箱单、合格证、服务单 |
1套 |
|
材料压力试验软件 |
中文版/可定制英文版 |
1套 |
产品扩展:
→1000kN/1500kN/2000kN移动式混凝土压力试验机Movable Concrete Compression Testing Machine;
→2000kN/3000kN电液伺服压力试验机（四柱）Hydraulic Servo Compression Testing Machine(Four Column);
|
