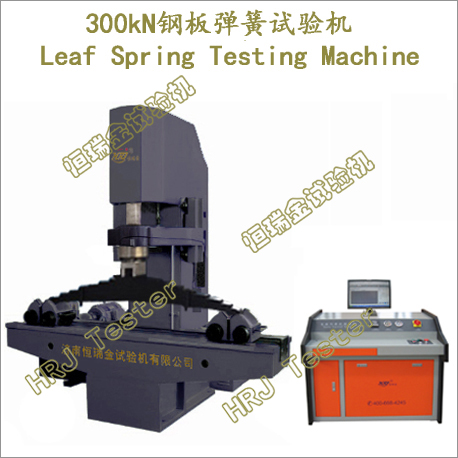

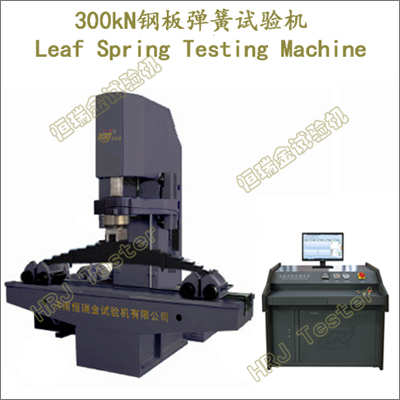

TYW-300kN钢板弹簧总成刚度变形试验机
Leaf Spring Assembly Stiffness Deformation Tester

重要功能:
→道路车辆使用的钢板弹簧刚度试验:负荷通过V形加载块施加。首先缓慢的对弹簧加载到最大试验负荷并卸载到零负荷后,再对弹簧缓慢加载至最大试验负荷后卸载,记录加、卸载过程中负荷及对应的变形,绘制负荷与变形关系曲线,计算弹簧刚度。
→道路车辆使用的钢板弹簧永久变形试验:用产品图样规定的最大试验负荷缓慢的对弹簧一次加载、卸载后,测量弹簧的自由弧高;用同样方法再对弹簧加载、卸载3次,卸载后再次测量弹簧的自由弧高,两次测量之差值即为弹簧的永久变形。
→道路车辆使用的钢板弹簧设计弧高试验:负荷通过V形加载块施加。首先缓慢的对弹簧加载到最大试验负荷并卸载到零负荷后,测量弹簧的自由弧高。再对弹簧缓慢加载至最大试验负荷后卸载,记录加、卸载过程中负荷及对应的变形,绘制负荷与变形关系曲线,计算设计弧高。
→弹簧试验力控制、弹簧位移控制、弹簧变形控制;自动测量处理弹簧压力、弹簧变形量或剩余高度、静载弧高、弹簧刚度;实时显示弹簧刚度曲线（载荷-变形曲线、载荷-位移曲线、时间-变形曲线等）;定负荷试验、定变形试验、循环试验;

重要特点:
→落地式C型载荷机架,油缸上置式结构,高刚性、高稳定性,方便钢板弹簧快速安放与搬运。
→浮动式支撑与夹持附具,专用于带吊耳的钢板弹簧总成试验、精密高刚性销轴、高强度滑车、高承载力滑动滚轮、精准定位轨道,快速方便安全。
→双控双向液压油缸,高速运行、快速试验、高频响应、快速返回。
→加载系统采用精密伺服电机,变频控制、高速率、低振动、免维护、无噪音、静音型。
→宽泛的加载速度,0～100mm/min内任意选择。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→电路板采用光电隔离设计,抗干扰能力强。
→全数字、多通道、多功能、易操控的HRJ-test 测控软件,试验力峰值变形位移试验曲线的实时控制、数据采集、处理分析、显示存储。
→全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载卸载平稳。
→试验过程再现、数据再分析、曲线放大、比较遍历,坐标满度自动调节。
→操控软件,模块化、开放式编程、人性化设计、个性化需求,提示和向导功能。
→数据库采用ACCESS格式,方便进行网络数据库通讯和管理;数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）;试验数据可随时保存、查询、调用。
→可以对试验曲线进行放大、缩小、平移,可以选择显示并标注特征位置。可以事后修改试验参数,可以强制指定特征点位置,并且重新计算修改后的结果,也可以还原。
→试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节。
→灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。
→多重保护功能: 试验力过载保护;过流过压保护;液压系统过载溢流保护;试验结束自动保护。

重要参数:
→最大试验力300kN,10%～100%FS, <= ±0.5%;
→试验力分辨力1/±300000F.S（全程分辨力不变）;
→位移变形分辨力 <= 0.1mm;
→静载弧高精度 <= ±0.1mm;
→刚度偏差精度 <= ±0.5%
→活塞行程0～600mm;
→加载速度0～100mm/min任意调节设置;
→钢板弹簧最大尺寸LWH≈2100x120x350mm
→有效试验空间LWH≈2500x300x600mm
→电源电压及功率～380V±10% 50Hz（须可靠接地）,≈5.0kW;

重要配置:
→C型结构,高刚性高稳定性载荷机架1套（含液压加载油缸）;
→液压伺服加载自动控制系统1套（静音环保型油源泵站）;
→钢板弹簧总成刚度变形浮动式支撑与夹持附具1套（精密高刚性销轴,高强度滑车,高承载力滑动滚轮,精准定位轨道,V型加载块）;
→测力传感器位移传感器各1支;
→计量校准用压缩附具1套;
→主流品牌计算机1台;
→HRJ-test钢板弹簧总成刚度变形软件中文版/可定制英文版1套;
→技术资料1套（说明书、装箱单、合格证、服务单）;
