Details:

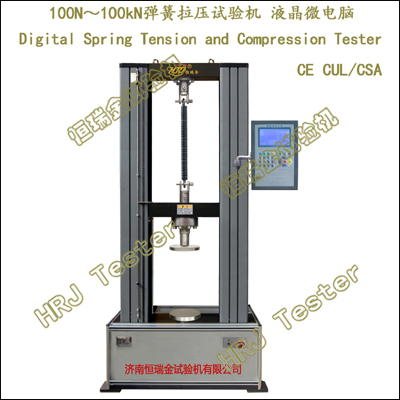

TLS-D系列;100N～100kN弹簧拉压试验机(液晶微电脑/门式结构)(CE CUL/CSA)
100N～100kN.Digital Spring Tension and Compression Testing Machine(LCD)(CE CUL/CSA)
→100N～20kN弹簧拉压试验机Digital Spring Tension and Compression Testing Machine(LCD);
→30kN/50kN弹簧拉压试验机Digital Spring Tension and Compression Testing Machine(LCD);
→100kN弹簧拉压试验机Digital Spring Tension and Compression Testing Machine(LCD);
重要功能:
→各种拉伸弹簧、压缩弹簧、蝶形弹簧、环形弹簧、螺旋弹簧、涡卷弹簧、冷卷弹簧、热卷弹簧、圆柱形、圆锥形、中凸形和中凹形弹簧、非圆形弹簧、变径弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、悬架弹簧、线径弹簧、V型弹簧、卡簧及异形弹簧拉伸力、压向力等力学特性测试及研究。
→弹簧试验检测:弹簧伸展力、弹簧压缩力、弹簧锁定力、弹簧采力点、弹簧定负荷试验、弹簧剩余高度、弹簧拉伸长度、弹簧自由高度、弹簧定高度（定长度）、弹簧变形量、弹簧刚度。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS进行试验和提供检测数据。
依据标准:
→ISO 8458-2;ISO 10069-1;ISO 10069-2;JIS E 4206-;EN13298-;
→GB/T1805- 弹簧术语Nomenclature of springs;
→GB/T1358-圆柱螺旋弹簧尺寸系列Helical spring seriate sizes;
→GB/T4357-冷拉碳素弹簧钢丝Cold-drawn non-alloy steel wire for spring;
→GB/T1222-2016弹簧钢Spring steels;
→GB/T2940-柴油机用喷油泵、调速器、喷油器弹簧技术条件;
→GB/T1973.1-小型圆柱螺旋弹簧技术条件;
→GB/T1973.2-小型圆柱螺旋拉伸弹簧尺寸及参数;
→GB/T1973.3-小型圆柱螺旋压缩弹簧尺寸及参数;
→JB/T7796-2017弹簧拉压试验机Tension and compression spring testing machine;
→JB/T12792-2015离合器减振弹簧技术条件;
→JB/T12793-2015离合器膜片弹簧技术条件;
→JB/T10416-悬架用螺旋弹簧技术条件;
→JB/T10417-摩托车减震弹簧技术条件;
→JB/T3338-2013液压件圆柱螺旋压缩弹簧技术条件;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,大跨度、高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证弹簧载荷的测试精准度。
→高速率、低振动、免维护、静音型电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置。
→宽泛的测试速度0.2～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机系统）。
→HRJ-Test微电脑弹簧测控系统,全数字数据采集处理,自动计算,并显示相应的试验结果。
→多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→弹簧测试数据可保存、查询,保存数据可达50组,配备微型打印机,可打印输出实验结果。
→可连续设置多个弹簧试验检测点,实时显示弹簧载荷、弹簧位移、弹簧变形、试验时间、等弹簧力学特性。
→可选中文/英文操控界面,直观易读。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
TLS-D系列;100N～100kN弹簧拉压试验机(液晶微电脑/门式结构)(CE CUL/CSA)
100N～100kN.Digital Spring Tension and Compression Testing Machine(LCD)(CE CUL/CSA) |
|
1 |
弹簧拉压试验力 |
100N～20kN |
30kN/50kN |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS（0.5级）/1%～100%FS（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
＜500N/0.01N;＞1000N/0.1N |
|
6 |
位移变形分辨力 |
0.01mm |
|
7 |
位移速率调节范围 |
0.2～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统） |
|
8 |
速率控制精度 |
设定值的±1.0%以内 |
|
9 |
加载方式 |
微电脑自动控制 |
|
10 |
有效试验跨度 |
410mm |
410mm |
510mm |
|
11 |
横梁移动行程 |
0～1000mm |
0～1000mm |
0～1200mm |
|
12 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
13 |
机器功率 |
400W |
750W |
2000W |
|
14 |
载荷机架尺寸(LWH) |
≈860x460x1750mm |
≈940x520x1850mm |
≈1050x560x2150mm |
|
15 |
机器重量 |
≈300kg |
≈500kg |
≈800kg |
|
|
|
|
|
|
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
驱动系统 |
|
1套 |
|
弹簧测控系统 |
中文版HRJ-Test微电脑测控系统,多通道、多功能、易操控/可定制英文版 |
1套 |
|
测力传感器 |
|
1支 |
|
位移变形传感器 |
|
1只 |
|
弹簧拉伸附具 |
|
1套 |
|
弹簧压缩附具 |
可选￠50mm、￠100mm、￠150mm、￠200mm/或定制 |
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
微型打印机 |
选配 |
产品扩展:
→微机控制弹簧拉压试验机Computer Control Spring Tension and Compression Testing Machines;
→300kN钢板弹簧压力试验机Automobile Leaf Spring Compression Testing Machine(CE CUL/CSA);
→200kN/300kN弹簧横向刚度载荷试验机Spring Transverse Stiffness (Load) Testing Machine(CE CUL/CSA);
→300kN空气弹簧刚度气密性试验机Air spring Stiffness Testing Machine (特制二维刚度试验机Air Spring Two Dimensional Stiffness Testing Machine)(CE CUL/CSA);
→气弹簧试验机Gas Spring Testing Machine(Double Column Systems);
→1000N～50000N空气弹簧高低温压缩疲劳试验机Air spring High Low Temperature Compression Fatigue Testing Machine(CE CUL/CSA);
→1000N～50000N螺旋弹簧高低温拉压疲劳试验机Helical Spring High Low Temperature Tension Compression Fatigue Testing Machine(CE CUL/CSA);
→弹簧扭转试验机Spring Torsion Testing Machine(CE CUL/CSA);
|
