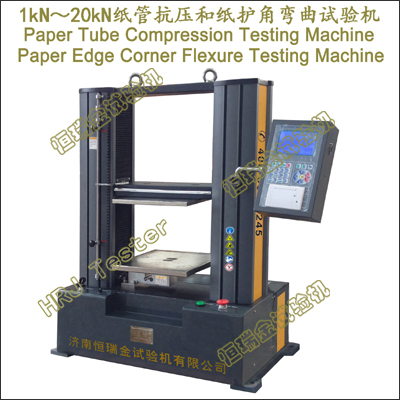

1kN/2kN/5kN/10kN/20kN纸管压力试验机(CE);
1kN/2kN/5kN/10kN/20kN纸管抗压和纸护角弯曲试验机(CE);
→1kN/2kN/5kN/10kN/20kN.Paper Tube Compression Testing Machine(Digital);
→1kN/2kN/5kN/10kN/20kN.Paper Tube Compression and Edge Corner Flexure Testing Machine(Digital);
重要功能:
→各类工业纸管、化纤纸管、蜂窝纸板的环压强度、变形量的测试及研究。
→各类小包装盒、小容器的环压强度、变形量的测试及研究。
→卷绕织物、薄膜、纸张、金属箔、胶片等卷状材料的圆柱形螺旋纸管环压强度、变形量的测试及研究。
→直卷纸管环压强度、变形量的测试及研究。
→制造各类纸管、纸芯、纺织纱管用的纸板纵横环压指数测试及研究。
→纱管原纸的环压测试及研究。
→以纸和纸板为原料,通过挤压成型,用于包装件边缘保护的高强度刚性纸护角弯曲测试及研究。
→依据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
依据标准:
→ISO186:2002,Paper and board-Sampling to determine average quality,MOD;
→GB/T2679.8-纸和纸板环压强度的测定Paper and board-Determination of compressive strength-Ring crush method;
→GB/T450-2008 纸和纸板 试样的采取及试样纵横向、正反面的测定Paper and board-Sampling for testing and identification of machine and cross direction,wire side and felt side;
→GB/T26202-2010纸管纸板Core-board;
→BB/T0032-纸管Paper cores;
→BB/T0023-纸护角Edgeboard;
重要特点:
→精密无间隙滚珠丝杠、高刚性、高稳定性的载荷机架,机架尺寸可定制。
→高精度测力器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置。
→宽泛的测试速度0.2～600mm/min（可定制高速试验机1000mm/min～6000mm/min）。
→全数字、多通道、多功能、易操控的HRJ-Test微电脑系统,实时采集试验力、加荷速率、变形量,并计算、处理、分析;配备微型打印机,可打印输出实验结果;
→预留接口,并可实现局域网和互连网的数据传输与转换。
→多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→定力控制、定变形控制、定位移控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→网络数据库管理。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
纸管压力试验机Paper Tube Compression Testing Machine(Digital) (CE);
纸管抗压和纸护角弯曲试验机Paper Tube Compression and Edge Corner Flexure Testing Machine(Digital) (CE); |
|
1 |
最大试验力 |
1kN/2kN/5kN/10kN/20kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%～100%FS / 1%～100%FS |
|
4 |
示值相对误差 |
<= ±0.5% / <= ±1.0% |
|
5 |
试验力分辨力 |
1/±200000FS |
|
6 |
变形测量范围 |
0.2%～100% FS |
|
7 |
力控速率调节范围 |
0.005%～5%FS/S |
|
8 |
力控速率控制精度 |
速率＜0.05%FS时,为±1%设定值以内;
速率≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.2～600mm/min |
|
12 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
13 |
有效试验跨度 |
410mm |
|
14 |
横梁移动行程 |
400mm;500mm;600mm;可定制 |
|
15 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
16 |
机器功率 |
400W |
|
17 |
载荷机架尺寸(LWH) |
860x460x750mm |
|
18 |
机器重量 |
≈200kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、门式载荷机架 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
环压强度附具 |
300x300mm |
1套 |
|
随机工具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
扩展附具:纸护角抗弯附具
