Details:

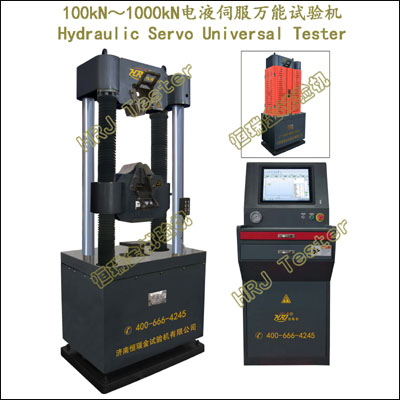

100kN～1000kN电液伺服万能试验机Hydraulic Servo Universal Tester
重要功能:
→对各种金属非金属材料、复合材料在室温环境下进行拉伸试验、压缩试验、弯曲试验、剪切试验。
→对光圆钢筋、带肋钢筋、直条钢筋、盘圆钢筋、板材棒材、线缆绳索、铸件锻件、螺栓紧固件、金属管、脚手架钢管等金属及合金材料进行拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验。
→带材箔材薄片、扁材线材、型材管材、方形矩形、圆形圆环形、铸铁非铁合金、管段试样、比例试样(比例系数k=11.3或5.65)、非比例试样、全壁厚纵向剖条试样、全壁厚横向剖条试样、矩形横截面试样、圆形横截面试样进行拉脱剥离强度、弯曲强度、焊接强度性能试验。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→四立柱丝杠结构,液压缸下置,高刚性、高稳定性、无振动冲击、流线型荷载机架。
→全开式夹持结构,装夹试样方便,夹持稳定可靠。
→立柱安装操控盒,控制横梁升降、上下钳口夹紧及松开,方便快捷。
→电路板采用光电隔离设计,抗干扰能力强。
→伺服测控系统,高精高效、低噪音、快速响应,试验过程自动控制。
→SUT静音型伺服电机油源泵站,过滤净油,压差随动,自带冷却系统,适于长期连续工作。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件/可定制英文版;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS、APA)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→操作提示和向导功能;试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载溢流保护;过流过压保护;试样破损安全保护;试验结束自动保护等。
重要参数:
|
WAW-B100kN～1000kN电液伺服万能试验机Hydraulic Servo Universal Tester(4 Column) |
|
1 |
最大试验力 |
100kN/300kN |
600kN |
1000kN |
|
2 |
试验力示值相对误差 |
<= ±1% |
|
3 |
试验力测量范围 |
2%～100%F.S |
|
4 |
试验力分辨力 |
1/200000F.S |
|
5 |
位移分辨力 |
0.01mm |
|
6 |
等速应力控制及精度 |
2～60 N/mm2 - S-1; <= ±5% |
|
7 |
等速应变控制及精度 |
0.00025/s～0.0025/s; <= ±5% |
|
8 |
等速位移控制及精度 |
0.5～50mm/min; <= ±5% |
|
9 |
活塞最大移动速度 |
≈90mm/min |
≈100 mm/min |
≈70mm/min |
|
10 |
横梁最大移动速度 |
≈120mm/min |
≈150mm/min |
≈120mm/min |
|
11 |
拉伸/压缩试验空间 |
620mm/550mm |
610mm/540mm |
630mm/530mm |
|
12 |
立柱间距 |
435mm |
515mm |
550mm |
|
13 |
圆试样夹持直径（mm） |
￠10-20;20-32 |
￠13-26;26-40 |
￠14-32;32-45 |
|
14 |
板试样夹持厚度 |
0-15mm |
0-15;15-30mm |
0-40mm |
|
15 |
机器总功率 |
≈2.2kw |
≈3.0kW |
≈3.0kW |
|
16 |
荷载机架尺寸（LWH） |
≈720x450x1950mm |
≈800x600x2050mm |
≈950x620x2250mm |
|
17 |
荷载机架结构/试样夹紧方式 |
4立柱丝杠;手动支架夹紧试样 |
|
18 |
伺服控制柜尺寸（LWH） |
≈600x750x1600mm |
|
19 |
电源电压 |
～380V±10% 50Hz（须可靠接地） |
|
|
|
|
|
|
