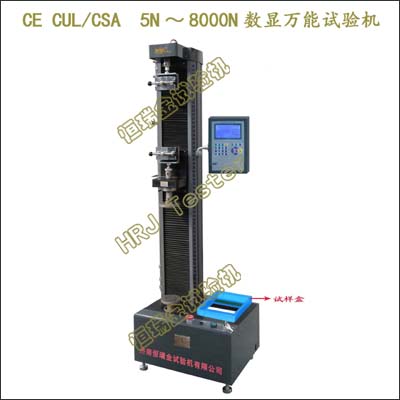

WDS-X系列;5N～8000N液晶数显电子万能试验机(悬臂结构)(CE CUL/CSA)
5N～8000N.Digital Electronic Universal Testing Machine(Cantilever)(LCD)(CE CUL/CSA)
重要功能:
→各种薄板、板材、带材、箔材、扁材、线材、棒材、型材、管材、薄片、方形、圆形、矩形、圆环形金属材料、薄金属材料拉伸、压缩、弯曲等力学性能指标的测试及研究。
→各种橡胶、塑料、薄膜、丝材、纤维、弹性体、泡沫等非金属材料、复合材料的拉伸试验、压缩试验、弯曲试验。
→纺织、食品、医药、化妆、生物材料、柔性材料等力学性能指标的测试及研究。
→电子部件的拉脱、剥离、焊接强度等力学性能指标的测试及研究。
→印刷电路板的剥离、弯曲强度等力学性能指标的测试及研究。
→木制品、纸产品、胶片样品等力学性能指标的测试及研究。
→胶粘剂、砂浆等建筑材料力学性能指标的测试及研究。
→依据GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS等国际标准进行试验和提供检测数据。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型三柱悬臂载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→多种完善的试验夹具,快速更换;可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。
→宽泛的测试速度0.2～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机）。
→HRJ-Test微电脑测控系统,全数字、多功能、易操作,全键盘输入操作和控制模式智能设置。
→液晶显示,实时显示试验力值、曲线图形、位移、加荷速率。
→微电脑实时控制、显示;读数直观,曲线大小自动调整;坐标满度自动调节。
→试验力、加荷速率自动采集、处理、分析,试验结果以直观的文字、图形方式显示、保存、微型打印;
→汉字显示多层菜单结构,功能强大,操作方便;提示和向导功能。
→可存储1000个试样的数据,且可按编号、日期等方式查询。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验结束自动返回,智能、高效、快捷。
→网络数据管理,可与多家联网公司直联。
→可选中文/英文操控界面,直观易读。
→多重保护功能:试验力过载、位移行程保护;过流过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护。
重要参数:
|
5N～8000N液晶数显电子万能试验机(悬臂结构)(CE CUL/CSA)
5N～8000N.Digital Electronic Universal Testing Machine(Cantilever)(LCD) |
|
1 |
最大试验力 |
5N/10N/20N/50N/100N/200N/500N/1000N/2000N/3000N/5000N |
|
2 |
试验机级别 |
1级 / 0.5级 |
|
3 |
负荷测量范围 |
1%～100%FS |
|
4 |
示值相对误差 |
±1.0%以内（1级）/±0.5%（0.5级） |
|
5 |
试验力分辨力 |
＜500N/0.01N;＞1000N/0.1N |
|
6 |
变形分辨力 |
0.01mm |
|
7 |
力控速率调节范围 |
0.005～5%FS/s |
|
8 |
力控速率控制精度 |
速率 <0.05%FS时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
位移速率调节范围 |
0.2～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速试验机系统） |
|
12 |
位移速率控制精度 |
为设定值的±1.0%以内 |
|
13 |
加载方式 |
微电脑自动控制 |
|
14 |
横梁移动行程 |
0～1000mm/可定制 |
|
15 |
机器功率 |
400w |
|
16 |
电源电压 |
～220V±10%,50Hz（须可靠接地） |
|
17 |
载荷机架尺寸(LWH) |
≈650x430x1750mm |
|
18 |
机器重量 |
≈150kg |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、无振动冲击、流线型、三柱悬臂式 |
1台 |
|
驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test微电脑测控系统,多通道、多功能、易操控
可定制英文版 |
1套 |
|
测力传感器 |
|
1支 |
|
拉伸附具 |
|
1套 |
|
压缩附具 |
|
1套 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
微型打印机 |
选配 | |
