Details:

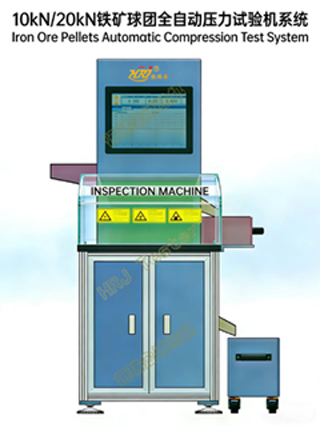

10kN/20kN铁矿球团全自动压力试验机系统
Iron Ore Pellets Automatic Compression Test System
重要功能:
→检测酸性铁球团、氧化球团、金属球团、碱性球团、固结球团、焙烧球团等抗压强度、破碎试验力。
→自动筛选￠10mm～12.5mm球团至少60个,逐一压破,计算60个破碎压力平均值即为球团抗压强度。
→每检测完成一件试样（试样破碎）,上压头自动返回;自动求取单个球团最大压碎力,试验数据实时保存、查询、打印。
→试验过程全自动,自动筛选、自动送样、自动压溃、压溃后球团废样自动清扫。
→人体工程学设计,一体化集成、结构紧凑,符合人-机-环境系统,高效健康、舒适安全。
→高精度测力传感器,线性宽,稳定性好,保证载荷测试精准度。
→HRJ-Test球团全自动操控系统,智能控制,直观显示。
→网络数据库管理,远程查询,远程监控、软件升级。
→多重保护功能:试验力过载保护、位移行程保护;过流过压安全保护;试验结束自动保护。
测试过程:
1.将足够数量球团试样放入自动筛箱,筛选￠10mm～12.5mm合格球团,自动计数≥60个;小于10mm和大于12.5mm球团自动筛选后,进入另外二落料箱。
2.自动送样机构将合格球团送至压力机下载板中心位置,自动定位。
3.按恒定速度15mm/min对球团进行压溃试样,自动判断球团破碎、上压头自动返回初始位置,按设定的时间间隔准备下一个试验过程。数据处理系统自动求取单个球团最大压碎力值、按编号自动保存。
4.清扫机构拖动废样板、毛刷,运行至废料箱下口自动落箱,毛刷清扫碎末,再回位等待。
→重复以上步骤,完成60个球团压力试验。少于60个球团,设备待机,补足60个试样,自动计算60个破碎压力平均值,求取球团抗压强度。
重要参数:
→最大试验力10kN/20kN;
→负荷测量范围及精度1%～100%FS,±0.5%;
→球团压力试验恒定速度10mm/min～20mm/min,推荐15mm/min±1mm/min。
→位移测量行程及精度0～100mm,0.01mm;
→球团压力上压头￠40mm（淬火HRC50～55）;
→球团压力下载板￠60mm～￠100mm（淬火HRC50～55）;
→自动筛选机构及控制系统;
→自动送料机构及控制系统;
→自动连续压溃、返回机构及控制系统;
→压溃数据、采集处理机构及控制系统;
→球团压溃碎样自动落箱、自动清扫机构及控制系统;
→HRJ球团全自动压力试验测控软件; |
