Details:

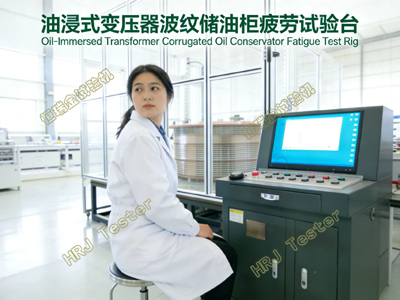

Oil-immersed Transformer Corrugated
Oil Conservator Fatigue Test Bench
→油浸式变压器波纹储油柜疲劳试验台,对波纹储油柜膨胀单元进行压力交变疲劳试验,考核其疲劳寿命,评价波纹储油柜稳定性、密封性、及在不同压力状态下变形量,指导压力容器密封技术设计。
→油浸式变压器波纹储油柜疲劳试验台,抽真空及充气保持一定压力状态,采用PLC触摸控制和上位机软件系统,激光测距传感器,位移传感器,压力传感器,实时显示测试压力、保压时间、交变幅度、疲劳次数。
→跑道型波纹管芯体储油柜疲劳试验台;圆形波纹管芯体储油柜疲劳试验台;椭圆形波纹管芯体储油柜疲劳试验台;气体疲劳脉冲试验实时显示压力变量与位移变量关系曲线;
→变压器机械性能材料检测试验室,涵盖变压器油、硅钢片、绝缘纸板、层压木、成型绝缘件、橡胶制品、化学品、钢材、铜材、绝缘胶类等变压器生产制造过程所有材料检测试验。油品实验室,化学实验室,称量实验室,机械性能实验室,硅钢片实验室,电气实验室,橡胶实验室,热学实验室,漆膜实验室,组件试验室。绝缘材料和金属材料的机械性能是极其关键的一项指标。
重要参数:
→测距传感器:0～1300mm;
→气体压力表:0.1MPa～0.3MPa,精度 <= ±0.5%,采样周期小于 100ms;
→高真空压力表:50Pa～70Pa,精度 <= ±0.5%,采样周期小于100ms;
→高气密性气动比例阀:满足气路通断选择控制;
→PLC:CPU 模块/IO 模块/采集模块/100M 网口/TCP 通讯协议/OPC UA 通讯协议、工业交换机;
→自动试验循环次数:0～100000 次（自设定,不间断无人值守）;
→跑道型波纹芯体试件尺寸: <= 1200x2400mm;
→圆形波纹管芯体试件尺寸: <= ￠1500mm;
→载荷机架尺寸(LWH)≈1800x900x1400mm;
→电源电压～220V±10% 50Hz（须可靠接地）,机器功率≈2.0kW;
→全数字闭环、多通道多功能、易操控的HRJ-Test中文版油浸式变压器波纹储油柜疲劳试验软件/可定制英文版,多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→载荷自动控制、自动保持、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历,曲线可自由放大和缩小。
→多曲线同时显示,坐标自设,满度自调节。
→操控软件模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→操作提示和向导功能,网络数据库管理,可与多家联网公司直联。
引用标准、文献文件:
NB/T11490-2024变压器储油柜用金属波纹管;GB/T6451-2023油浸式电力变压器技术参数和要求;JB/T3837-2025变压器类产品型号编制方法;JB/T501-2021电力变压器试验导则;GB/T25301-2021适用于所有变压器的通用技术条件;GB/T27743-2025变压器专用设备检测方法;DL/T1102-2021配电变压器运行规程;DL/T 1176-2025;1000kV油浸式变压器并联电抗器运行及维护规程;DL/T2263-2021智能变压器检测规范;DL/T1399.5-2022电力试验检测车第5部分电力变压器局部放电试验车;DL/T1400.3-2023变压器测试仪校准规范第3部分油浸式变压器测温装置;DL/T1409-2025发电厂用1000kV升压变压器技术规范;DL/T1806-油浸式电力变压器用绝缘纸板及绝缘件选用导则;DL/T2007-电力变压器电气试验集成式接线试验方法;DL/T2267-2021电力变压器（电抗器互感器）及组部件、原材料使用术语;DL/T2379.3-2023就地化保护装置检测规范第3部分变压器保护;DL/T2484-2022天然酯绝缘油电力变压器选用导则;DL/T2486-2022变压器振荡型操作冲击感应耐压试验导则;DL/T2599.1-2023电力变压器用组部件和原材料选用导则第1部分总则;DL/T267-2023油浸式全密封卷铁心配电变压器使用技术条件;DL/T272-2022;220kV～750kV油浸式电力变压器使用技术条件;DL/T2829-2024换流变压器用有载分接开关运行检修导则;DL/T2835-2024直流变压器电气试验导则;DL/T2839-2024油浸式电力变压器（电抗器）现场低频加热试验导则;DL/T2842-2024换流变压器用有载分接开关技术导则;DL/T378-变压器出线端子用绝缘防护罩通用技术条件;DL/T572-2021电力变压器运行规程;DL/T848.6-2021高压试验装置通用技术条件第6部分110kV及以上电力变压器现场空负载试验装置;DL/T573-2021电力变压器检修导则;GB/T10228-2023干式电力变压器技术参数和要求;GB/T1094.16-2025风力发电用变压器;GB/T1094.14-2022采用高温绝缘材料的液浸式电力变压器;GB/T11441.1-通信和电子设备用变压器和电感器铁心片机械和电性能;GB/T19212.1-2023变压器电抗器电源装置及其组合的安全通用要求和试验;GB/T18813-变压器铜带;GB/T25120-2023轨道交通机车车辆牵引变压器和电抗器;GB 2536-2025电工流体变压器和开关用的未使用过的矿物绝缘油;GB/T28857-2025差动变压器式位移传感器;GB/T46131-2025特高压变压器用分接开关技术要求与试验方法;HG/T2887-变压器类产品用橡胶密封制品;NB/T11307.2-2024电力设备与材料着火危险评定导则第2部分油浸式变压器;JB/T7633-2025变压器用螺旋板式强油水冷却器;JB/T8318-2025变压器用成型绝缘件技术规范; NB/T11873-2025陆上风力发电场升压站用电力变压器技术规范;NB/T11874-2025海上风力发电场升压站用电力变压器技术规范;NB/T11875-2025光伏发电场升压站用电力变压器技术规范;YB/T4518-500KV及以上变压器用冷轧取向电工钢带;TB/T159-2021电气化铁路牵引变压器;TB/T3391-机车车辆隔离变压器;TB/T3205.2/XG1-2023扼流变压器钢轨引接线中点连接线中点连接板第2部分中点连接线;TB/T3349-电动车组牵引变压器;YB/T6148-2023电力变压器用高锰无磁钢板;TB/T3205.1/XG1-2023钢轨引接线;TB/T3572-2022铁路电力变压器;YD/T3545-通信用电源防雷隔离变压器技术要求和测试方法;YS/T713-干式变压器用铝带箔材;TB/T1869.1-铁路信号用变压器第1部分通用技术条件;DL/T765.3-2021架空配电线路金具第3部分额定电压35kV及以下架空绝缘导线金具;GB/T5095.8-电子设备用机电元件基本试验规程及测量方法;第8部分连接器接触件及引出端的机械试验;电力电子能源动力电气工程测试系统;户外机柜机械性能力学试验机;300N.m通信光缆光纤接头盒连接器扭转弯曲疲劳试验机;500kN线缆拉力试验套管成型快速液压机;10kN光缆光纤接头盒连接器分纤箱接续箱卧式拉伸试验机;1000kN复合绝缘子芯棒应力腐蚀试验机;锂电池极片涂布180°剥离试验机;CST500kN电线电缆电力金具卧式拉伸试验机;1000N电气连接器综合强度试验机(接触件及引出端的机械试验);￠150mm电缆及电缆护套夹紧装置抗拉拔力及接线强度试验机(接触件固定性试验,绝缘安装板固定性试验);200N电气连接器插拔力试验机;200N.m电缆夹扭转耐力试验机(偏斜45°～50°旋转360°);240mm²电缆夹旋转弯曲耐力试验机;1000N电缆夹机械应力90°循环旋转弯曲耐力试验机;电池包组机械强度多工位蠕变持久试验机;变压器波纹储油柜耐压试验变形自动检测装置;10000N.m300kN绝缘子拉压弯扭试验机;20000N.m500kN高压绝缘子组件拉压弯扭综合试验台;100kN铁路接触网张力测量仪校准装置;50kN线夹对地线导线握力试验机;弹簧分选自动化智能测试系统;HRJ-615木板材在线厚度自动测量系统;
