Details:

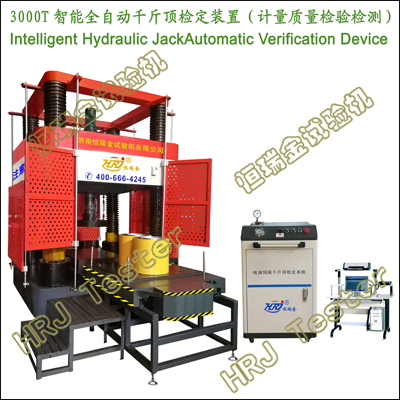

3000T智能全自动千斤顶检定装置（计量质量检验检测）
Intelligent Hydraulic Jack Automatic Verification Device
功能参数:
→3000T智能全自动千斤顶检定装置系统,用于大吨位液压千斤顶自动检定,多种规格液压千斤顶自动检定。电动分离式液压千斤顶检定、薄型液压千斤顶检定、穿心式千斤顶检定、特殊千斤顶检定、长行程千斤顶检定、标准型千斤顶检定、非标特制型千斤顶检定。
→3000T智能全自动千斤顶检定装置系统由HRJ千斤顶自动推送系统、3000T移动式千斤顶反力架和千斤顶检定自动控制系统组成。
→3000T千斤顶自动推送系统,推送小车自动举升前进、居中定位。千斤顶检定完毕,小车自动回位。HRJ千斤顶检定承压板,高强度钢材锻打热处理HRC55～60,圆形十字形示意线、千斤顶快速定位、平稳安放。
→3000T移动式千斤顶反力架由底座工作台、移动横梁、四立柱丝杠、传感器稳固系统、悬挂式控制系统、快速送样系统、警示系统等组成。
→JAVS704-30千斤顶检定自动控制系统由千斤顶液压加载伺服泵站、HRJ千斤顶检定自动控制测控软件组成。
→3000T移动式千斤顶反力架移动横梁、底座工作台,高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
→3000T移动式千斤顶反力架四立柱丝杠,45#优质碳钢,调质处理,精密加工。高刚性,高稳定性。
→电机驱动横梁上下移动,调整千斤顶检定空间高度。HRJ横梁运行悬挂式控制系统,手持式控制器可点动联动、远程控制、精细调整,快捷高效。横梁运行警示提醒功能。可选无线遥控系统。
→3000T千斤顶检定装置传感器稳固板,叠加式凹形结构,多规格尺寸传感器精准定位。HRJ环扣型可调吊环,快速调整传感器安放。有效保护传感器及人身安全。
→智能全自动千斤顶检定校准载荷3000T/30MN。
→3000T智能全自动千斤顶反力架空间LWH＞1500x1500x2000mm。
→3000T智能全自动千斤顶检定装置可完成多个组合式千斤顶同时检定。
JAVS704-30液压千斤顶检定自动控制软件系统:
3000T液压千斤顶检定自动控制软件系统,依据JJG621-2012《液压千斤顶检定规程》制作,与济南恒瑞金试验机有限公司5MN/10MN/12MN/20MN/30MN/50MN/100MN系列智能型千斤顶检定装置配套使用,可有效降低减少劳动强度和提高检定的安全性,在无人为干预下自动完成千斤顶的各项性能测试,标定结果准确和真实可靠。
→液压千斤顶检定自动控制系统,一体化双速、高精度液压泵,降低劳动强度,提高检定效率和安全性。
→千斤顶自动控制检定校准系统采用高精度放大器及24位高精度A/D转换器,分辨力1/200000;采用智能PID控制技术,具有控制精度高、可靠性好、检测效率高、噪音低、长时间连续工作、保压时间任意设定等优点,系统的保压精度 <= 0.1%Fs,控制精度 <= 0.1%,加载速度0.3%～10%FS/s。
→高精度测量采集系统采集标准传感器信号,保证力值精度的高精准及高稳定性,满足千斤顶自动检定要求。
→千斤顶检定自动控制系统采用变频技术,由伺服电机带动伺服油泵进行转矩和转速的控制;由两个独立快速加卸油系统组成,给千斤顶快速加油和快速卸油;全自动千斤顶控制系统,保证千斤顶压力快速精准控制。
→软件多窗口测量显示,计算机实时显示工作压力和工作曲线,多个千斤顶检定校准曲线可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。提示和向导功能。
→千斤顶检定校准软件分析功能,对已经完成的千斤顶检定校准结果进行数据分析,叠加比对。
→千斤顶检定校准报告格式,可自主编辑排序,可单独或合并打印,多类型输出。
→自建强大的数据库,千斤顶检定校准数据可随时保存、查询调用;数据库采用ACCESS标准格式,预留联网数据接口;具有三级管理权限功能。
→3000T智能全自动千斤顶检定装置电气控制系统,光电隔离设计,抗干扰能力强。
→可以配置多个千斤顶检定校准测力传感器,根据需要平滑切换使用。
→快换接头组件,适合于不同吨位、不同规格型号千斤顶快速检定校准。
→多重保护功能:系统过载溢流保护;过滤保护;过流过压保护;操作安全保护;检定校准结束自动保护。
