Details:

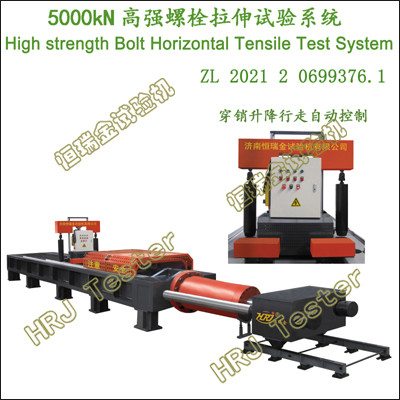

HSBT-5000kN高强螺栓卧式拉伸试验系统
High strength Bolt Horizontal Tensile test System
重要功能:
→HSBT-5000kN高强螺栓卧式拉伸试验系统用于12.9级、10.9级、9.8级、8.8级螺栓、螺柱等紧固件及其连接副的紧固轴力、屈服紧固轴力、屈保证载荷、破坏载荷力学性能测试及研究。
→HSBT-5000kN高强螺栓卧式拉伸试验系统适用于各种摩擦型高强度螺栓、承压型高强度螺栓、抗拉型高强度螺栓、扭剪型高强螺栓、大六角高强螺栓、摩擦型高强度预应力螺栓等标准紧固件及特殊紧固件载荷力学性能测试及研究。
→HSBT-5000kN高强螺栓卧式拉伸试验系统用于检测在海洋平台、船舶重工装备、重型载重卡车拖车、公路铁路桥梁、轨道交通装备、矿山起重机械设备、工程机械、传动设备、风电核电、铁塔高压设备、工业与民用建筑、钢结构件连接、国防技术装备、紧固件质量监督检测领域使用的标准及特殊螺栓力学性能。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→高刚性、高稳定性、无振动冲击、流线型卧式载荷机架。
→穿销调整螺栓拉伸空间,高强度、高精度定位穿销,快速定位。
→穿销行走控制系统,自动控制穿销位置,自动定位螺栓拉伸间距,快捷高效、安全可靠。
→穿销升降控制系统,穿销自动提升、穿销自动下落定位,快速精准。
→螺栓试件装卸系统,360°旋转、伸缩距离可调,省时省力。
→双控双向液压油缸,大行程、高速运行、快速进退、高频响应、快速返回。
→静音型双级油源泵站系统,自带冷却系统,保证油温不会升高,适于长期连续工作。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→电路板采用光电隔离设计,抗干扰能力强。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test高强螺栓测试软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:油缸限位保护;液压系统过载溢流保护;试验力过载保护;过流、过压保护;试样破损安全保护;操作提示向导保护;试验结束自动保护等。
重要参数:
→高强螺栓载荷试验力≥5000kN(1.3倍荷载承载刚性);
→检测高强螺栓规格 <= M72mm;
→螺栓拉伸试验力测量范围1%～10%FS/s;
→螺栓拉伸试验力分辨力1/±200000F.s;
→螺栓载荷加载速率600N/s～60kN/s;
→液压活塞位移速率≥50mm/min;
→液压活塞快进速率≥800mm/min;
→液压活塞位移分辨力≥0.01mm;
→液压活塞行程≥1000mm(可定制);
→螺栓拉伸试验空间≥4500mm(可定制);
→穿销行走自动控制系统(可选);
→穿销升降自动控制系统(可选);
→快进快调液压自动控制系统(可选);
→螺栓试件装卸360°旋转可调系统(可选);
→独立式、可移动、自冷却、循环过滤,一体化双级伺服控制系统;
→多通道、多功能、易操控HRJ-Test全数字闭环高强螺栓测试软件(中文版/可定制英文版);
产品扩展:
→1000kN2000kN3000kN高强螺栓卧式拉伸试验系统High strength Bolt Horizontal Tensile test System;
→10MN15MN20MN高强螺栓卧式拉伸试验系统High strength Bolt Horizontal Tensile test System;
→30MN50MN高强螺栓卧式拉伸试验系统High strength Bolt Horizontal Tensile test System;
依据标准: ASTM A307-2017;ASTM A325-2014;DIN EN ISO 103-7;DIN EN ISO 103-8;DIN2510-5;DIN558;DIN601;DIN931;DIN933;DIN960;DIN961;ASTM A183;ASTM A563-2015;ASTM A354-2011;ASTM F3125−2015;ASTM.A320/A320M-2015;JIS B1166;BS EN 14399-1-2015;BS EN 14399-2-2015;DIN EN ISO 16047-2013;GB/T1231;GB/T5782-2016;GB/T3632;GB/T3098.1;Specifications of high strength bolts with large hexagon head, large hexagon nuts, plain washers for steel structures;Hexagon head bolts;Sets of torshear type high strength bolt hexagon nut and plain washer for steel structures;Mechanical properties of fasteners-Bolts, screws and studs;High-Strength Structural Bolting Assemblies For Preloading-Part1:General Requirements;Part2:Suitability For Preloading;Fasteners-Torque/clamp force testing;Bolted Connections with Reduced Shank; Hexagon Nuts;standard specification for carbon steel track bolts and nuts;Standard Specification for Alloy-Steel and Stainless Steel Bolting for Low-Temperature Service;Standard Specification for High Strength Structural Bolts, Steel and Alloy Steel,Heat Treated,120ksi(830MPa) and 150ksi(1040MPa) Minimum Tensile Strength, Inch and Metric Dimensions;High strength Bolt Tensile Automatic Testing System;High strength Bolt Tensile Testing System;High strength Bolt Horizontal Automatic Testing System;High strength Bolt Horizontal Tensile Automatic Testing;High strength Bolt Automatic Tensile System; |
