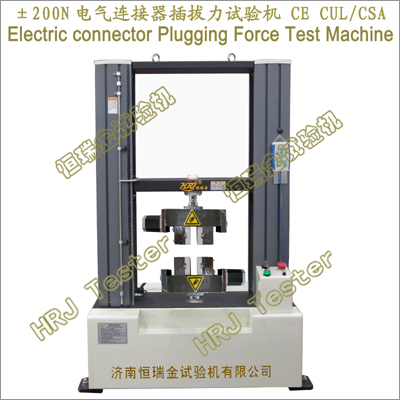

MIFT200电气连接器插拔力试验机(CE CUL/CSA)
Electric connector Plugging Force Test Machine(CE CUL/CSA)
重要功能:
→用于各种电气连接器之插入力及拔出力测试、研究及评定。
→对φ0.5mm～￠50mm电气连接器的插针与相应的插孔进行精确对插,测试规定插入深度下的插入力与拔出力。
→高精度插拔力专用夹治具、电子式自动夹持装置、夹紧力夹持速度可调。
→插拔力多点测试、插拔力逐点测试、自动定位。
→用于动车组、城市轻轨、地铁、机车等轨道交通车辆电气连接器插拔力测试、研究及评定。
依据标准:
→IEC 512-8;
→GB/T5095.8-《电子设备用机电元件基本试验规程及测量方法 第8部分:连接器、接触件及引出端的机械试验,3.5条款(16e试验)A方法》Electromechanical components for electronic equipment-Basic testing procedures and measuring methods-Part 8: Connector tests(mechanical) and mechanical tests on contacts and terminations;
→《连接器型式试验大纲通用模板》8.2条款插拔力试验;
→《通用连接器技术条件通用要求》6.5条款插拔力试验;
重要参数:
→载荷力容量±200N;
→载荷力精度 <= ±0.5%;
→载荷力分辨力0.001N;
→位移速率0.001～600mm/min（可定制2m/min～25m/min＆1000in/min高速拉伸试验机系统）;
→位移分辨力0.001mm;
→高精度插拔力专用夹治具;
→电源电压～220V±10% 50Hz（须可靠接地）;
→HRJ-Test中文版电气连接器插拔力试验软件/可定制英文版;
→可选标准机柜(计算机、测控系统一体化集成);
→可选旋转式计算机操控系统Computer Control System(CCS);
→可选触屏操控系统Touch Screen System(TSS);
产品扩展:
→MSST1000电气连接器综合强度试验机Electric connector Synthetical strength Test Machine(CE CUL/CSA);
→CCET200N.m电缆夹扭转耐力试验机Cable clamp Torsion Endurance Tester(CE CUL/CSA); →CBSE1000电缆夹旋转弯曲耐力试验机Cable clamp Rotary Bending Endurance Tester(CE CUL/CSA); |
