Details:

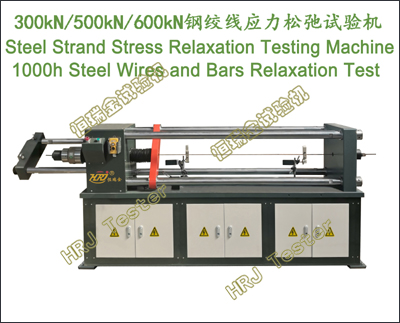

300kN/400kN/500kN/600kN钢绞线应力松弛试验机
Steel Strand Stress Relaxation Testing Machine
重要功能:
→≥1000h钢绞线拉伸应力松弛试验:预应力钢绞线、光面钢绞线、刻痕钢绞线、模拔型钢绞线、环氧树脂钢绞线、镀锌钢绞线、无粘结预应力钢绞线,金属材料、预应力钢丝等进行等温拉伸应力松弛试验及研究。
→≥1000h金属材料拉伸应力松弛试验:桥梁系杆、拉索、承力索、拉线、加强芯、架空输电地线、公路阻拦索、建筑结构索、体外预应力工程材料进行等温拉伸应力松弛试验及研究。
→≥1000h钢筋钢棒应力松弛试验:PCB预应力混凝土钢棒、预应力混凝土用光圆钢棒P、螺旋槽钢棒HG、螺旋肋钢棒HR、带肋钢棒R、CRB650/CRB800/CRB970冷轧带肋钢筋、PSB785/PSB830/PSB930/PSB1080预应力混凝土用螺纹钢筋、精轧螺纹钢筋、凝土离心管桩、电杆、高架桥墩、铁路轨枕等预应力构件进行等温拉伸应力松弛试验及研究。
重要试验:
- 预应力钢绞线、PC钢棒、钢丝和钢筋钢棒、金属材料等温应力松弛试验,1000h应力松弛试验周期。
- 等温应力松弛试验是在给定温度下(20°C士2°C),将试样保持一定长度(L0+△L0),从初始力F0开始,测定试样上力的变化;应力松弛试验周期120h～1000h可设。
→初始试验力、初始试验力保持、零时间保持初始总应变、标距恒定、连续记录试验力和温度、定时记录试验力和温度、监测初始总应变和标距、松弛率、松弛特性曲线(剩余试验力-温度、力-松弛率、力-位移变形等);
→等温应力松弛试验(最大应力、给定温度、初始力、损失力、原始标距1000/钢绞线捻距倍数、标距伸长、引伸计、20% F0～80% F0连续加载、匀速率加载、多个均匀阶段、80% F0～100% F0连续加载、保持恒定、应变保持、应变变化、力值记录频率、测力分辨率、引伸计分辨率)。
- 1000h等温应力松弛试验(开始时间、给定时间、记录力间隔时间、连续记录、松弛时间≥1000h)。
→GB/T10120-2013,GB/T5224-2014中国标准:应力松弛试验时间≥120h、数据推算1000h。
→ISO 15630-3:2010国际标准:应力松弛试验周期≥120h,数据推算。
→EN欧共体标准:应力松弛试验周期≥120h,数据推算。
→NF法国标准:应力松弛试验周期≥120h,数据推算。
→AS NZS 4672.2-2007澳大利亚标准:应力松弛试验周期≥160h,数据推算。
→ASTM E328-2013,ASTM A416/A416M-2012a美国标准:应力松弛试验周期≥1000小时,不规定推算。
→BS5896-2012英国标准:应力松弛试验周期≥1000h,不规定推算。
→JIS G3536日本标准:应力松弛试验周期≥1000h,不规定推算。
→JIS Z2276-2012日本标准:应力松弛试验周期≥1000h,不规定推算。
重要特点:
→人体工程学设计、机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→卧式四立柱、高刚性、高稳定性、无振动冲击、流线型载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷测力精准度。
→高速率、低振动、免维护制动型交流伺服电机及驱动系统,制动刹车功能。
→试验进行中如出现特殊事件（如停电、电脑卡死等）,伺服电机制动系统启动,保证保持目标值不变;软件自动保存数据,事件解除后可继续试验。
→应力松弛试验过程由三个温度采集器精准温度采集、实时跟随。
→电路板采用光电隔离设计,抗干扰能力强。
→拥有多种规格预应力钢绞线、PC钢棒、钢丝和钢筋、金属棒材松弛试验夹具可供选择。
→宽泛的测试速度0.001～50mm/min内任意选择。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test应力松弛测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→中国标准数据推算:试验周期≥120h,推算1000小时的应力松弛性能,推算方式有双对数和单对数选项,推算数据有全部数据和特征时间点对应数据选项;试验时间可根据要求不同自行设置。
→试验过程的自动控制,试验力、应力、变形、保持全闭环控制,全键盘输入操作和控制模式智能设置系统;
→控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。
→加荷速率任意设定,恒负荷、恒位移、恒变形控制。
→自动求取试件的应力松弛性能（如应力松弛率、松弛应力、松弛率等）及试验曲线。
→实时绘制剩余试验力-温度,力-松弛率,力-位移变形等曲线。
→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
→模块化、开放式编程、个性化设计,试验条件（试样环境、测试条件）可自编程、自添加。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→载荷标定功能,操作提示和向导功能。
→网络数据库管理,可与多家联网公司直联。
→多重保护功能:试验力过载保护;过流过压保护;试样破断时安全保护;试验结束自动保护等。
重要参数:
|
1 |
最大松弛试验力 |
300kN/400kN |
500kN/600kN |
|
2 |
松弛试验力准确度 |
1%～100%F.S, <= ±0.5% |
|
3 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
5 |
丝杠行程加载速率 |
0～200mm,0.001～50mm/min |
|
6 |
钢绞线松弛试验标距 |
≥钢绞线公称直径60倍,≥钢丝公称直径200倍 |
|
7 |
钢绞线应力松弛试验 |
20%F0～100%F0连续加载、匀速率加载、载荷恒定、应变保持,全数字闭环,匀速自动加载、保持、自动记录 |
|
8 |
钢绞线应力松弛试验空间 |
≥1400mm |
≥1600mm |
|
9 |
钢绞线公称直径(mm) |
￠9.50/11.10/12.70/15.24 |
￠15.24/18.00/21.80 |
|
10 |
载荷机架尺寸(LWH) |
≈2700x550x1100mm |
≈3200x600x1200mm |
|
11 |
电源电压及功率 |
～380V±10% 50Hz（须可靠接地）,2.0kW/3.0kW |
重要配置:
→高刚性高稳定性、无振动冲击流线型,卧式四柱载荷机架,进口刹车型交流伺服电机驱动系统;
→HRJ-Test全数字闭环钢绞线应力松弛试验测控系统,中文版软件/可定制英文国际版;
→高精度知名品牌测力传感器1支,变形传感器2支,温度传感器3支,HRJ专用应变测量装置1套;
→HRJ钢绞线应力松弛试验专用夹具,HRJ计量校准检定装置,主流品牌计算机;
引用标准、文献文件:
GB/T21839-2019预应力混凝土用钢材试验方法;jnshiyanji;GB/T28900-2012钢筋混凝土用钢材试验方法;GB/T10120-2013金属材料拉伸应力松弛试验方法;GB/T5224-2014预应力混凝土用钢绞线;GB/T5223.3-2017预应力混凝土用钢棒;GB/T3428-2012架空绞线用镀锌钢线;GB/T31314-2014多丝大直径高强度低松驰预应力钢绞线;GB/T33026-2017建筑结构用高强度钢绞线;hrjtest;GB/T25823-2010单丝涂覆环氧涂层预应力钢绞线;GB/T33363-2016预应力热镀锌钢绞线;JG/T161-2016无粘结预应力钢绞线;JG/T369-2012缓粘接预应力钢绞线;JG/T387-2012环氧涂层预应力钢绞线;JT/T1063-2016桥梁用填充型环氧涂层钢绞线拉索;JT/T1105-2016桥梁用热镀锌铝合金钢绞线;NB/T10473-2020架空导线用钢绞线;YB/T152-高强度低松弛预应力热镀锌钢绞线;YB/T4750-2019锌-5%铝-镁合金镀层钢绞线;hrjtest;GB/T5223-2014;GB/T20065-2016;GB/T30828-2014;GB/T31304-2014;GB/T30826-2014;JT/T1090-2016;JT/T850-2013;EN 10391;ASTM E328-2013;JIS Z2276-2012;JIS G3536;JIS G3137;ISO 15630-3;AS NZS 4672.2;ASTM A416/A416M-2012a;BS 5896-2012;ISO 6934-3;hrjtest;ISO 6934-4;ASTM A882/A882M;ISO 14655;ISO 6892-1;ISO 7348;ISO 23718;ISO 6935-1;ISO 6935-2;DIN EN ISO 7500-1;hrjtest;ASTM E8M-04;ASTM E9-89a;ASTM A 368-95a;BS EN 10002-1;GB/T1499.1-2017;GB/T1499.2-2018;GB/T13788-2017;JGJ/T27-2014;GB/T7314-2017E;GB/T20492-2019;YB/T124-2017;YB/T183-2017;YB/T4165-2018;YD/T206.20;YB/T4574-2016;YB/T4581-2017;YB/T4428-2014;YB/T4451-2015;YB/T4542-2016;YD/T3322-2018;YB/T098;YB/T5004-2012;GB/T25821-2010;JG/T370-2012;JGJ337-2015;JT/T1268-2019;JT/T329-2010;JT/T737-2009;JT/T771-2009;JT/T803-2011;JT/T853-2013;JT/T861-2013;JT/T876-2019;jnshiyanji;T/CACEM 00006-2016;T/CACEM 00009-2016;TB/T2938;YB/T146;
