Details:

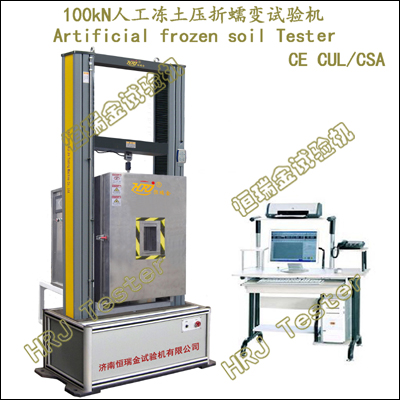

100kN人工冻土抗压蠕变抗折试验机(CE CUL/CSA)
100kN.Artificial frozen soil Testing Machine(CE CUL/CSA)
重要功能:
→对粘质土、砂土、软岩等冻结原状土、重塑土,进行物理力学性能测试及研究。
→测试完成冻土单轴抗压强度、无侧限抗压强度和对应的应力-应变关系、冻土抗压强度灵敏度、冻土单轴蠕变、冻土衰减型蠕变（I类蠕变）、冻土非衰减型蠕变（II类蠕变）、蠕变曲线簇、冻土抗折强度等试验数据。
重要试验:
《MT/T593.4 人工冻土物理力学性能试验第4部分:人工冻土单轴抗压强度试验方法》。
→无侧限抗压强度和对应的应力-应变关系的测试和计算。
→抗压强度灵敏度。
→应变速率控制加载方式下冻土瞬时单轴抗压强度试验。
《MT/T593.6人工冻土物理力学性能试验第6部分:人工冻土单轴蠕变试验方法》。
→衰减型蠕变（I类蠕变）attenuating creep。
→非衰减型蠕变（II类蠕变）non-attenuating creep。
→蠕变加载系数creep loading coefficient。
《MT/T593.8人工冻土物理力学性能试验第8部分:人工冻土抗折强度试验方法》。
→人工冻土抗折强度artificial frozen soil bending strength 。
→以60N/s加荷速度连续而均匀地加载,每加载100N或200N测读应变值。
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→精密无间隙滚珠丝杠,高刚性、高稳定性、无振动冲击、流线型门式载荷机架,机架尺寸可定制。
→高精度测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→移动式低温环境试验箱、精密控温;方便快速完成冻土低温试验、冻土常温试验。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计,抗干扰能力强。
→精密导轨,手轮快速调整,精密长标尺指示,定位精准。
→多种完善的试验夹具,快速更换;T型工作台、防旋转夹具/附件装置、引伸计。
→内置以太网接口;方便的手持控制器,即停即行功能;操作灵活、随意切换。
→宽泛的测试速度0.001～600mm/min（可定制2m/min＆80in/min～25m/min＆1000in/min高速拉伸试验机系统）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块:权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
→网络数据库管理,可与多家联网公司直联。
→试验结束自动返回,智能、高效、快捷。
→多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;超温保护;干烧保护;缺水保护;操作提示向导保护;试验结束自动保护等。
重要参数:
|
WDT100;100kN人工冻土抗压蠕变抗折试验机Artificial frozen soil Testing Machine(CE CUL/CSA) |
|
1 |
最大试验力 |
100kN |
|
2 |
试验机级别 |
0.5级 / 1级 |
|
3 |
负荷测量范围 |
0.4%-100%F.S（0.5级）/1%～100%F.S（1级） |
|
4 |
示值相对误差 |
±0.5%（0.5级）/±1.0%以内（1级） |
|
5 |
试验力分辨力 |
1/±300000F.S（全程分辨力不变） |
|
6 |
变形测量范围 |
0.2%～100%F.S |
|
7 |
力控速率调节范围 |
0.005%～5%F.S/S |
|
8 |
力控速率控制精度 |
速率＜0.05%F.S时,为±1%设定值以内;
速率 ≥0.05%FS时,为±0.5%设定值以内; |
|
9 |
变形速率调节范围 |
0.005～5%FS/s; |
|
10 |
变形速率控制精度 |
速率＜0.05%FS/s时,为设定值的±1%以内;
速率≥0.05%FS/s时,为设定值的±0.5%以内; |
|
11 |
变形分辨力 |
0.001mm |
|
12 |
位移速率调节范围 |
0.001～600mm/min
（可定制高速试验机系统2m/min＆80in/min～25m/min＆1000in/min） |
|
13 |
位移速率控制精度 |
为设定值的±0.2%以内; |
|
14 |
恒力、恒应变、恒位移控制范围 |
0.5%～100%F.S; |
|
15 |
恒力、恒应变、恒位移控制精度 |
设定值≥10%F.S时,为设定值的±0.5%以内;
设定值＜10%F.S时,为设定值的±1%以内; |
|
16 |
横梁移动距离 |
1400mm /可定制 |
|
17 |
试验有效跨度 |
610mm /可定制 |
|
18 |
电源电压（须可靠接地） |
试验机～220V±10%;低温环境试验箱 ～380V±10%,50Hz; |
|
19 |
机器功率 |
≈试验机2.0kW+低温环境试验箱7.0kW |
|
20 |
载荷机架尺寸(LWH) |
≈1080x2100x2320mm |
|
21 |
机器重量 |
≈1800kg |
|
低温环境试验箱（适于长时试验）;箱体内外均采用不锈钢板制成,前开门,带观察窗,箱内有照明,高精度测温传感器（PT100）,循环冷却系统 |
|
22 |
工作温度 |
-50°C～室温 |
|
23 |
温控精度 |
±0.1 °C |
|
24 |
制冷降温方式 |
液氮喷射;压缩机、空气循环 |
|
25 |
降温时间速率 |
RT+10°C～-50°C的时间≈40min |
|
26 |
温控调节器 |
0.2级智能PID调节器/温控不过冲、波动度小 |
|
27 |
工作室尺寸 |
≈450（宽）x500(高)x400（深）mm /可定制 |
|
28 |
环境试验箱安全保护 |
超湿保护、漏电保护、干烧保护（加湿系统）、缺水保护、超压、过载、过流保护 |
重要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
大跨度、高刚性、高稳定性、无振动冲击、流线型 |
1台 |
|
驱动系统 |
进口交流伺服调速电机及驱动器 |
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
2套 |
|
测力传感器 |
|
4支 |
|
变形测量装置 |
轴向变形、径向变形 |
1套 |
|
手持控制器 |
|
1只 |
|
冻土单轴抗压附具 |
|
1套 |
|
冻土四点抗折附具 |
|
1套 |
|
冻土蠕变测量附具 |
|
1套 |
|
冻土低温环境试验箱 |
|
1套 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
冻土试验软件 |
中文版/可定制英文版 |
1套 |
冻土实验/术语定义/关键词:
→冻土试验力、冻土抗压强度灵敏度、应变速率控制、应力-应变关系、瞬时单轴抗压强度、轴向变形、负荷增加速率、刚性试验机;
→冻土:是指在零摄氏度和零摄氏度以下冻结,并且含有冰的岩土。
→冻土种类:不连续多年冻土、岛状多年冻土、干寒土、季节冻土、隔年冻土、海拔多年冻土、海底多年冻土、行星多年冻土、残余多年冻土、共生多年冻土、后生多年冻土、富冰冻土、塑性冻土、中纬度、低纬度、高纬度多年冻土。
|
