Details:

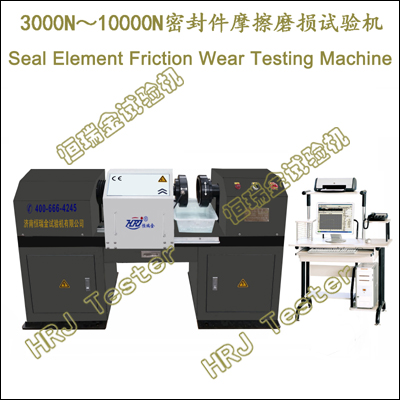

3000N/5000N/10000N微机控制密封件摩擦磨损试验机
→3000N/5000N/10000N.Computer Control seal element friction and wear Testing Machine(CE CUL/CSA);
→WMS-3;3000N微机控制密封件摩擦磨损试验机(CE CUL/CSA);
→WMS-5;5000N微机控制密封件摩擦磨损试验机(CE CUL/CSA);
→WMS-10;10000N微机控制密封件摩擦磨损试验机(CE CUL/CSA);
重要功能:
→在恒载荷或交变载荷下,测试研究高低速旋转密封件、密封组合件的摩擦机理和摩擦系数。
→在恒载荷或交变载荷加载、高低速旋转、高低温摩擦、干摩擦、湿摩擦、磨料磨损等状态下,测试研究材料的摩擦机理和摩擦系数。
→快慢速滑动摩擦、高低速滚动摩擦、高低速快慢速滚滑组合摩擦和间歇性接触摩擦等多种工况下,测试及研究材料的摩擦磨损性能。
→对金属材料、非金属材料、生物材料、高分子特种材料及复合材料进行高低速高低温摩擦磨损性能测试及研究。
依据标准:
→GB/T14211-2010机械密封试验方法;适用于各类旋转机械的机械密封;
→GB/T21283.4-密封件为热塑性材料的旋转轴唇形密封圈第4部分:性能试验程序;
→GB/T13871.4-密封元件为弹性体材料的旋转轴唇形密封圈第4部分:性能试验程序;
→GB/T10708.1-往复运动橡胶密封圈结构尺寸系列第1部分:单向密封橡胶密封圈;
→GB/T10708.2-往复运动橡胶密封圈结构尺寸系列第2部分:双向密封橡胶密封圈;
→GB/T10708.3-往复运动橡胶密封圈结构尺寸系列第3部分:橡胶防尘密封圈;
→GB/T21283.2-密封件为热塑性材料的旋转轴唇形密封圈第2部分:词汇;
→GB/T15242.1-液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差;
→GB/T15242.2-液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差;
→GB/T2879-液压缸活塞和活塞杆动密封沟槽尺寸和公差;
→GB/T6577-液压缸活塞用带支承环密封沟槽型式尺寸和公差;
→GB/T3452.2-液压气动用O形橡胶密封圈第2部分:外观质量检验规范;
→MT/T1164-2011液压支架立柱千斤顶密封件第1部分:分类;
→MT/T1165-2011液压支架立柱千斤顶密封件第2部分:沟槽型式、尺寸和公差;
→MT/T985-煤矿用立柱千斤顶聚氨酯密封圈技术条件;
→HG/T3326-采煤综合机械化设备橡胶密封件用胶料;
→HG/T2810-往复运动橡胶密封圈材料;
→GB/T28604-2012生活饮用水管道系统用橡胶密封件;
→HG/T3096-2011水闸橡胶密封件;
→GB/T23662-混凝土道路伸缩缝用橡胶密封件;
→GB/T27572-2011橡胶密封件 110°C热水供应管道的管接口密封圈 材料规范;
重要特点:
→人体工程学设计,机宜人、人适机,符合人-机-环境系统,高效、健康、舒适、安全。
→由轴向水平加载系统、高速旋转驱动系统、测控系统、数据采集、处理、控制、显示系统等组成。
→高刚性、高稳定性、卧式载荷机架,机架尺寸可定制。
→轴向水平加载系统,电机驱动快速移动,标尺示意,定位精准。
→高精度载荷测力传感器,线性宽,稳定性好,保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动高速旋转系统。
→电路板采用光电隔离设计,具有抗干扰能力强的特点。
→透明移动式防护罩、安全防护、实时观察。
→可选环境系统和测温仪。
→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件;多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、法标、欧标/GB、ISO、JIS、ASTM、DIN、BS、NF、EN)。
→试验过程的自动控制、数据采集、处理、分析、存储及显示。
→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
→控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
→过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。
→操控软件,采用模块化、开放式编程、个性化设计,可自行调整。
→标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
→操作提示和向导功能。
→灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并打印。
→网络数据库管理。
→多重保护功能:试验力过载保护;过流过压保护;试样破断安全保护;试验结束自动保护;紧急停机保护等。
重要参数:
|
3000N/5000N/10000N微机控制密封件摩擦磨损试验机
Computer Control seal element friction and wear Testing Machine(CE CUL/CSA) |
|
1 |
最大轴向水平载荷 |
3000N/5000N/10000N |
|
2 |
轴向水平载荷测量范围 |
2%～100%FS |
|
3 |
轴向水平载荷示值误差 |
<= ±1.0% |
|
4 |
轴向水平载荷分辨力 |
1/300000内外不分档,分辨率全程不变 |
|
5 |
应力速率调节 |
0.005%～5%FS/S |
|
6 |
轴向水平变形分辨力 |
0.01mm |
|
7 |
轴向水平载荷速率 |
20～200mm/min |
|
8 |
轴向水平移动行程 |
0～150mm |
|
9 |
主轴旋转速度 |
30～1000r/min |
|
10 |
主轴旋转方向 |
正反双向旋转 |
|
11 |
电源电压 |
～220V±10% 50Hz（须可靠接地） |
|
12 |
机器功率 |
≈1200w |
|
13 |
机器尺寸（LWH） |
≈1500x500x1100mm |
主要配置:
|
名 称 |
内 容 |
备 注 |
|
载荷机架 |
高刚性、高稳定性、卧式承载机架 |
1台 |
|
水平载荷推进系统 |
|
1套 |
|
高速旋转驱动系统 |
|
1套 |
|
测控系统 |
HRJ-Test全数字闭环、多通道、多功能、易操控 |
1套 |
|
测力传感器 |
|
1支 |
|
变形传感器 |
|
1支 |
|
试验附具 |
密封件摩擦磨损试验专用 |
1套 |
|
安全防护罩 |
透明移动式 |
1套 |
|
摩擦磨损料盒 |
|
1只 |
|
计算机 |
主流品牌 |
1台 |
|
技术资料 |
说明书、装箱单、合格证、服务单 |
1套 |
|
摩擦磨损试验机软件 |
中文版/可定制英文版 |
1套 |
了解密封件:
→密封件作用:防止流体、固体微粒、介质从相邻结合面间泄漏,外界杂质(灰尘、水分、磨损粉粒、摩擦粉粒、损伤杂质、滑动杂质、不洁填料等)侵入机器设备内部的零部件、组合件、材料等。
→密封件类别:轴用密封、孔用密封、防尘密封、导向环、固定密封、回转密封;丁腈胶、三元乙丙橡胶、氟橡胶、硅胶、氟硅橡胶、尼龙、聚氨酯、工程塑料等。
→密封件检验内容:耐汽油性试验、耐光滑油性试验、裂缝试验、低温脆性试验、高低温循环试验、摩擦磨损试验、拉伸试验。 |
